5 Установка / Монтаж
31 из 72
HPK-L
1

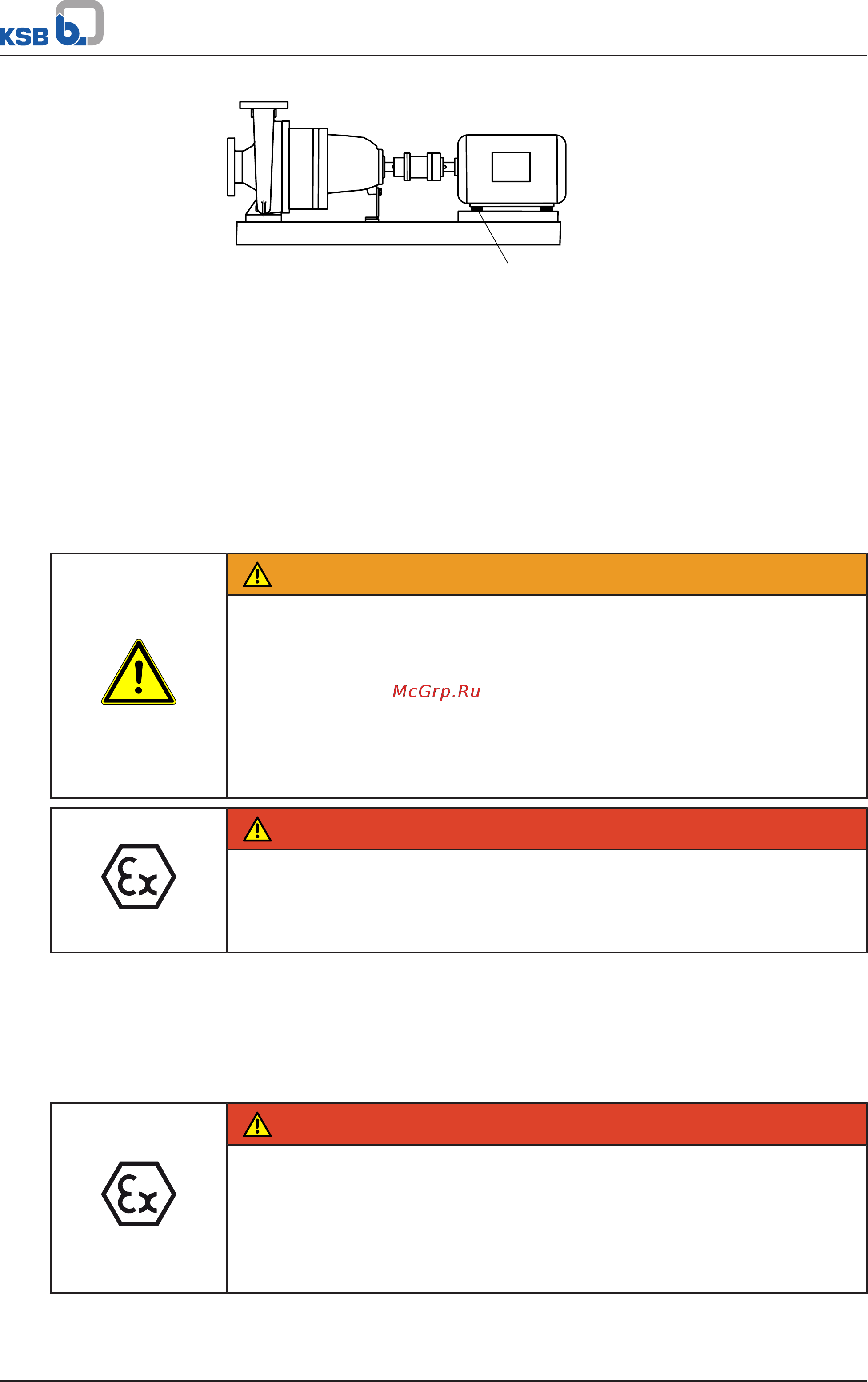

Рис.15: Насосный агрегат с подкладной пластиной
1 Подкладная пластина
ü Защитное ограждение муфты и, при необходимости, защитный козырек
защитного ограждения муфты демонтированы.
1. Проверить центровку муфты.
2. Ослабить винты с шестигранной головкой на двигателе.
3. Укладывать подкладочные листы под лапы двигателя до тех пор, пока не будет
компенсирована разница высоты осей.
4. Снова затянуть винты с шестигранной головкой.
5. Проверить работу муфты/вала.
Муфта/вал должны легко проворачиваться от руки.
ПРЕДУПРЕЖДЕНИЕ
Открытая вращающаяся муфта
Опасность получения травмы из-за вращающихся валов!
▷ Насосный агрегат должен эксплуатироваться с защитным ограждением муфты.
Если по настоятельному желанию заказчика защитное ограждение муфты
исключается из комплекта поставки компании , то эксплуатирующая
организация должна самостоятельно установить соответствующее защитное
устройство.
▷ При выборе защитного ограждения муфты следует соблюдать
соответствующие требования.
ОПАСНО
Опасность возгорания от искр, образующихся при трении
Опасность взрыва!
▷ Для защитных ограждений муфт следует выбирать такие материалы, которые
в случае механического контакта не образуют искр (см. DIN EN 13463-1).
6. Установить на место защитное ограждение муфты и, при необходимости,
защитный козырек защитного ограждения муфты.
7. Проверить расстояние от муфты до защитного ограждения муфты.
Муфта и защитное ограждение муфты не должны соприкасаться.
5.8 Подключение к электросети
ОПАСНО
Ненадлежащий электромонтаж
Опасность взрыва!
▷ При электромонтаже следует также соблюдать положения стандарта МЭК
60079-14.
▷ Для взрывоопасных двигателей необходимо всегда использовать защитный
автомат.
