Samsung AQV09PWAX [29/43] Присоедините заземляющий провод к клеммам заземления

РУCCKИЙ

2 . Откройте переднюю решетку.

3 . Удалите винт, крепящий крышку разъема.

4 . Пропустите соединительный провод через тыльную сторону внутренннго блока и подключите провод к

клеммам. (См. рисунок ниже)

5 . Пропустите второй конец провода в отверстие диаметром 65 мм в стене.

6 . Закройте крышку клеммной колодки, туго закрутив винт.

7 . Закройте переднюю решетку.

8 . Снимите крышку клеммной колодки на стенке наружного блока.

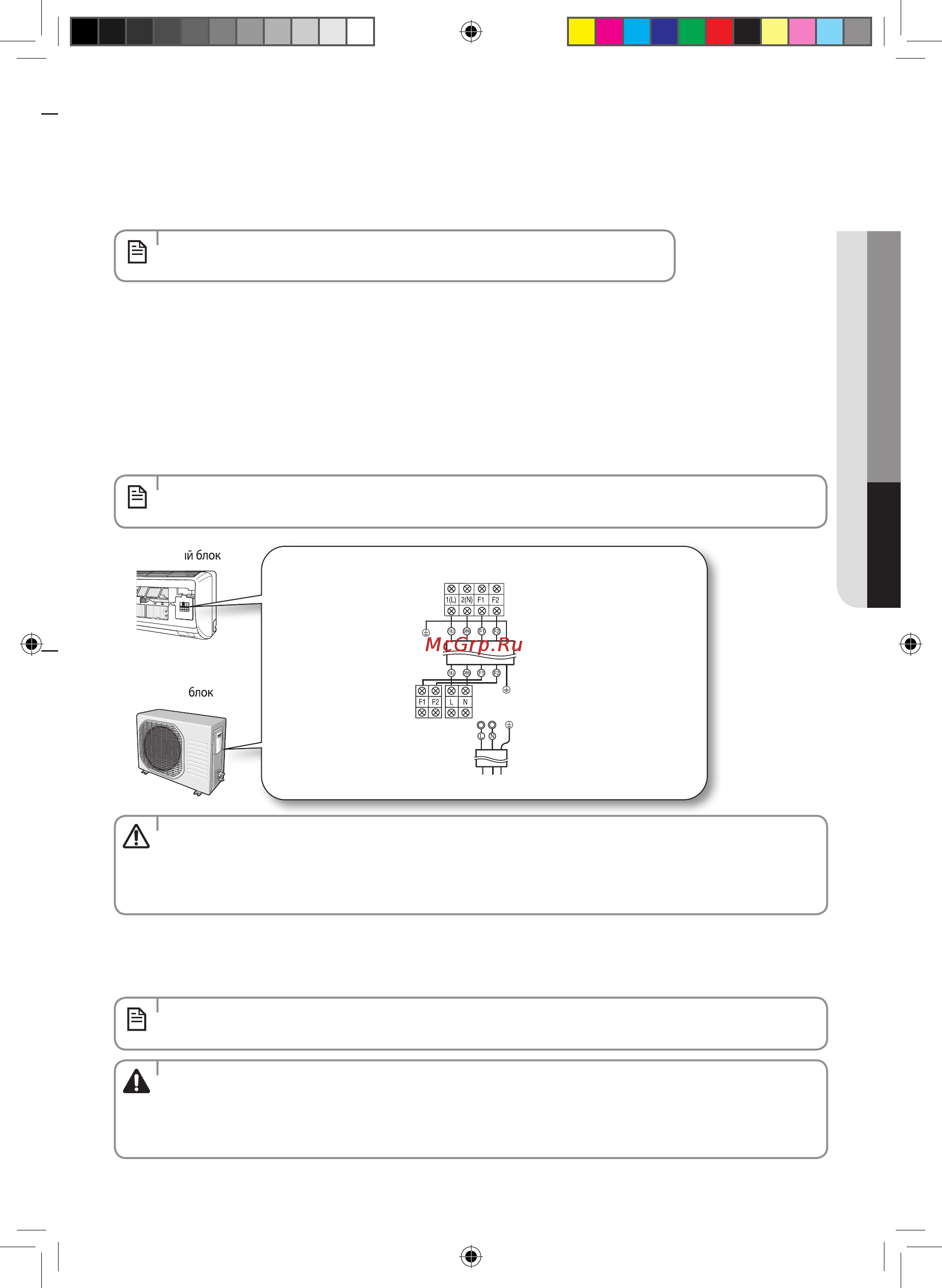

9. Подсоедините провода к клеммам как показано на рисунке.

• На каждом проводе нанесен соответствующий ей номер клеммы.

• На каждом проводе указан номер соответствующей ей клеммы.

Внутренний блок

Наружный блок

Внутренний блок

Наружный блок

Внутренний блок

Наружный блок

Провод заземления

(Зеленый/Желтый)



Провод заземления

(Зеленый/Желтый)



• Конец провода должны быть закруглен

• Кроме того, закругленный наконечник должен соответствовать размеру винта на клемме черного цвета.

• После подключения проводов убедитесь, что номера контактов на внутреннем/наружном блоке совпадают.

• Винты на клеммной колодке не должны отвинчиваться усилием менее 12 кгс•см.

10. Присоедините заземляющий провод к клеммам заземления.

11. Закройте крышку клеммной колодки, туго закрутив винт.

• Если вы живете в России и Европе, проконсультируйтесь с уполномоченным поставщиком, как определить полное

сопротивление источника электропитания, прежде чем монтировать устройство.

• Надежно соединяйте провода, чтобы их нельзя было легко вытащить. (Плохой контакт может привести к

выгоранию проводов).

• Присоединяйте провода в соответствии с цветовыми кодами, справляясь по электрической схеме.

• Провод питания и соединительный провод должен выбираться в соответствии со спецификацией, приведенной

на стр. 28.

ПРИМЕЧАНИЕ

ВНИМАНИЕ

ОСТОРОЖНО
