Русский
22
Установка
Размер экрана
по диагонали с
соотношением
сторон 16:9 в дюймах
Размер экрана (Ш X В) (16:9) Расстояние до экрана (Г)
Смещение
(Hd)
(м) (футы) (м) (футы)
Ширина Высота Ширина Высота
Широко-
угольное
положе-
ние
Длинно-
фокусное
положе-
ние
Широко-
угольное
положе-
ние
Длинно-
фокусное
положе-
ние
(м) (футы)
30 0,66 0,37 2,18 1,23 - 1,51 - 4,97 0,11 0,37
45 1,00 0,56 3,27 1,84 1,49 2,27 4,88 7,45 0,17 0,55
50 1,11 0,62 3,63 2,04 1,65 2,52 5,43 8,28 0,19 0,61
60 1,33 0,75 4,36 2,45 1,98 3,03 6,51 9,93 0,22 0,74
70 1,55 0,87 5,08 2,86 2,32 3,53 7,60 11,59 0,26 0,86
80 1,77 1,00 5,81 3,27 2,65 4,04 8,68 13,24 0,30 0,98
90 1,99 1,12 6,54 3,68 2,98 4,54 9,77 14,90 0,34 1,10
100 2,21 1,25 7,26 4,09 3,31 5,05 10,85 16,55 0,37 1,23
120 2,66 1,49 8,72 4,90 3,97 6,05 13,02 19,86 0,45 1,47
150 3,32 1,87 10,89 6,13 4,96 7,57 16,28 24,83 0,56 1,84
200 4,43 2,49 14,53 8,17 6,61 10,09 21,70 33,11 0,75 2,45
300 6,64 3,74 21,79 12,26 9,92 15,14 32,55 49,66 1,12 3,68
Схема диапазона регулировки PureShift
V
V
130%(V), 0%(H)
-15%(H) 15%(H)
105%(V)
UP/DOWN
RIGHT/LEFT
H
H x 15% H x 15%
V x 25%
Смещение max=V x 5%
Смещение max=V x 30%

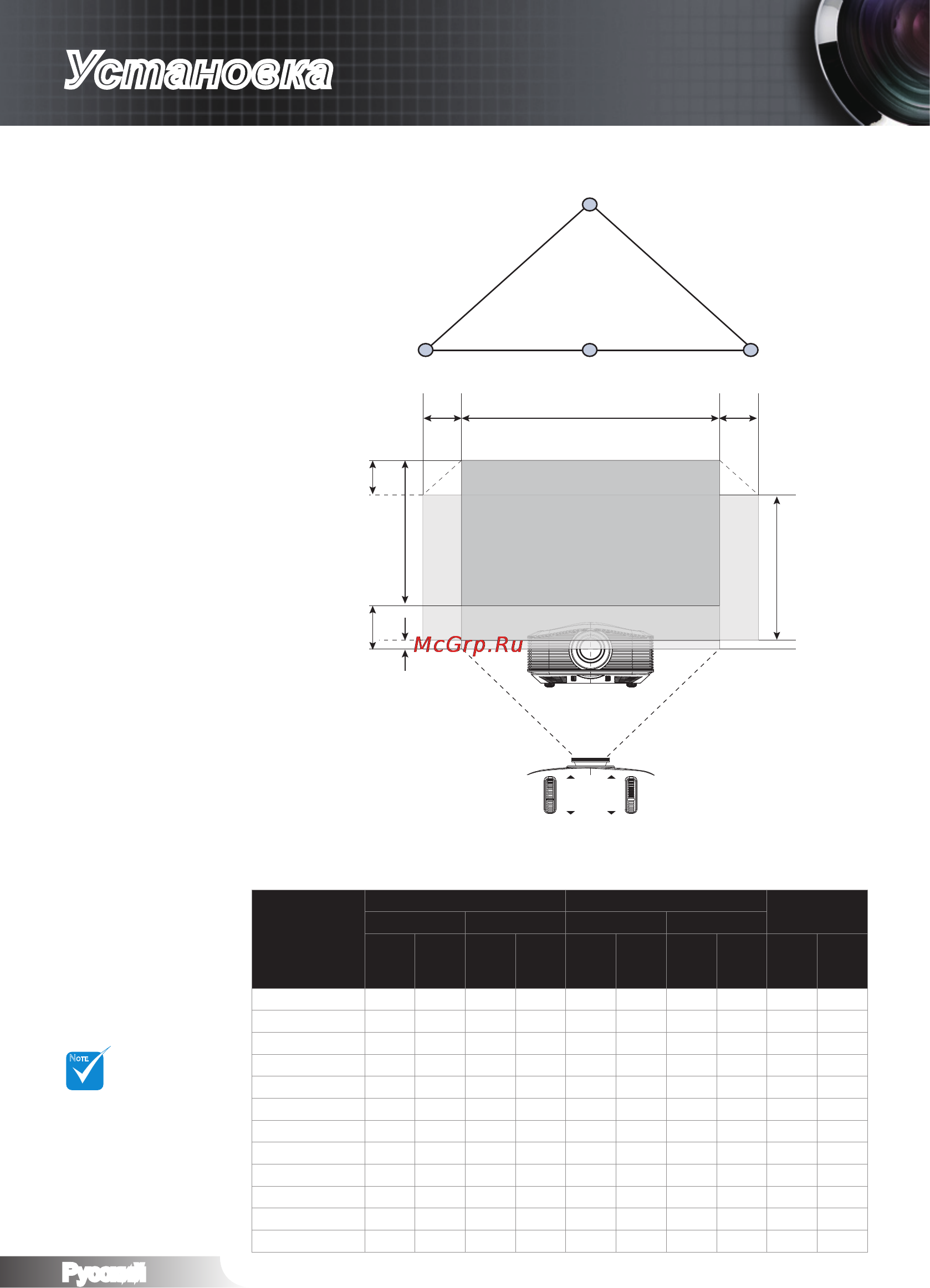

Настройка размера проецируемого
изображения
Этот график
предназначен
только для
справочника
пользователя.
