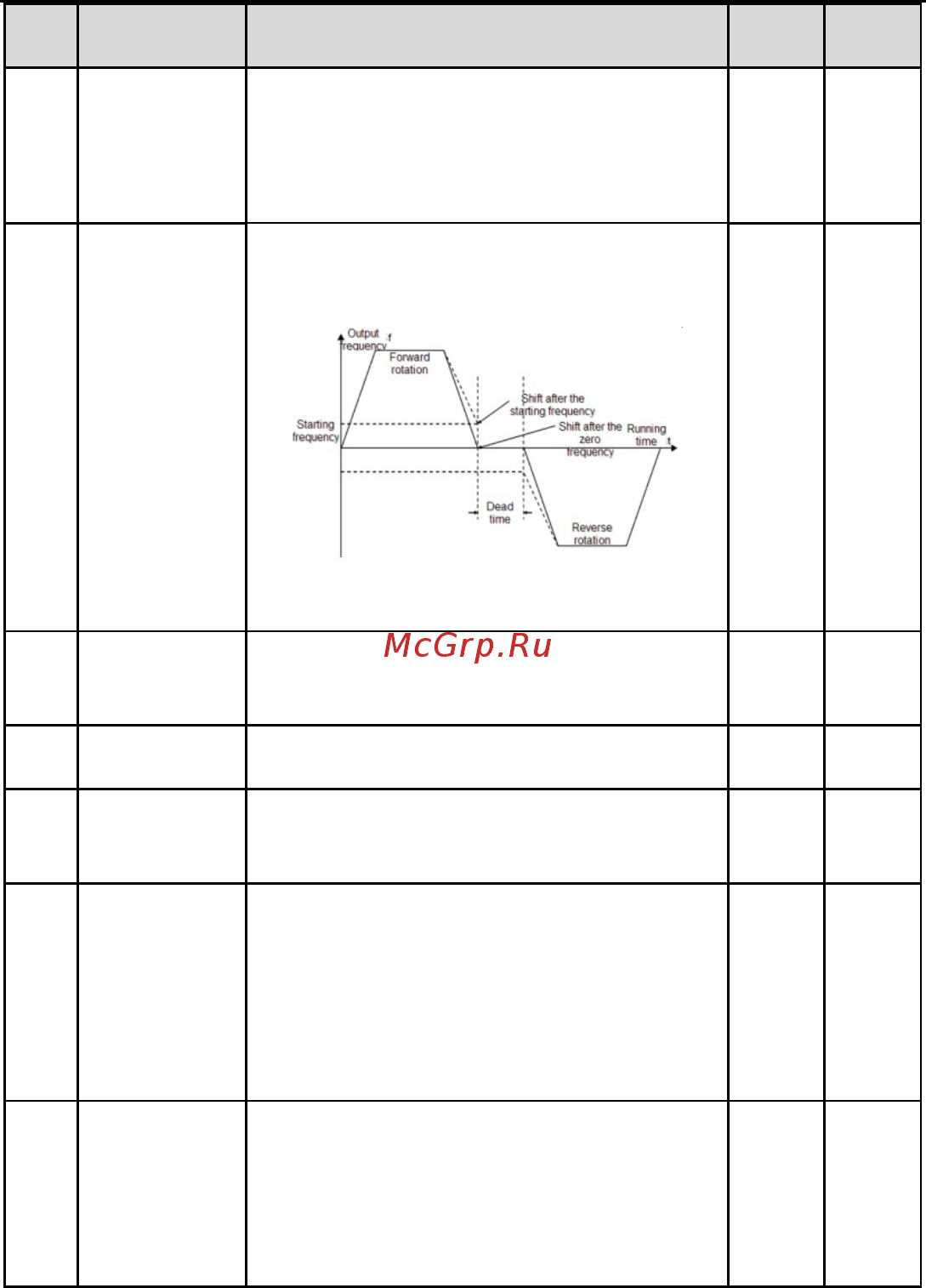

Goodrive100 inverters Фукциональные параметры
37
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
Диапазон уставки P01.09: 0.00~P00.03 (
Максимальная
частота)
Диапазон уставки P01.10: 0.0~50.0 сек
Диапазон уставки P01.11: 0.0~150.0%
Диапазон уставки P01.12: 0.0~50.0 сек
P01.13
Задержка
переключения
вперед–назад
(FWD/REV)
Устанавливает время задержки на нулевой частоте
при переключении направления вращения P01.14, как
показано на рисунке ниже:
Диапазон уставки: 0.0~3600.0 сек
0.0 сек ○
P01.14
Переключение
между FWD/REV
Установите пороговую точку ПЧ:
0: Переключение при 0 частоте
1: Перейти после стартовой частоты
0 ◎
P01.15
Скорость
останова
0.00~100.00 Гц 0.10 Гц ◎
P01.16
Обнаружение
скорости останова
0: Обнаружение параметров скорости
1: Определение скорости по датчикам обратной связи
(действительно только для векторного управления)
0 ◎
P01.17
Время
обнаружения
скорости при
обратной связи
Когда P01.16 = 1, фактическая выходная частота ПЧ
меньше или равна P
01.15 и обнаруживается в течение
времени, установленного P01.17, ПЧ станавливается;
в противном случае ПЧ останавливается в сроки,
установленные P01.24.
Диапазон уставки: 0.0~100.0 сек (
допустимо, только
если P01.16=1)
0.05 сек
◎
P01.18
Проверка
состояния клемм
при включении
питания
Когда команды упрваления ПЧ подаются через
клеммы I/O, то система определяет их состояние во
время подачи напряжения питания.
0: Если P01.18 установлено на 0, при наличии
питания ПЧ не запустится, даже если клемма
FWD/REV будет активна, и пока сигнал на клемме
0 ○
