![Mystery MX-605RS [8/48] Схема подключения проводов 8 контактного разъёма](/views2/1582739/page8/bg8.png)

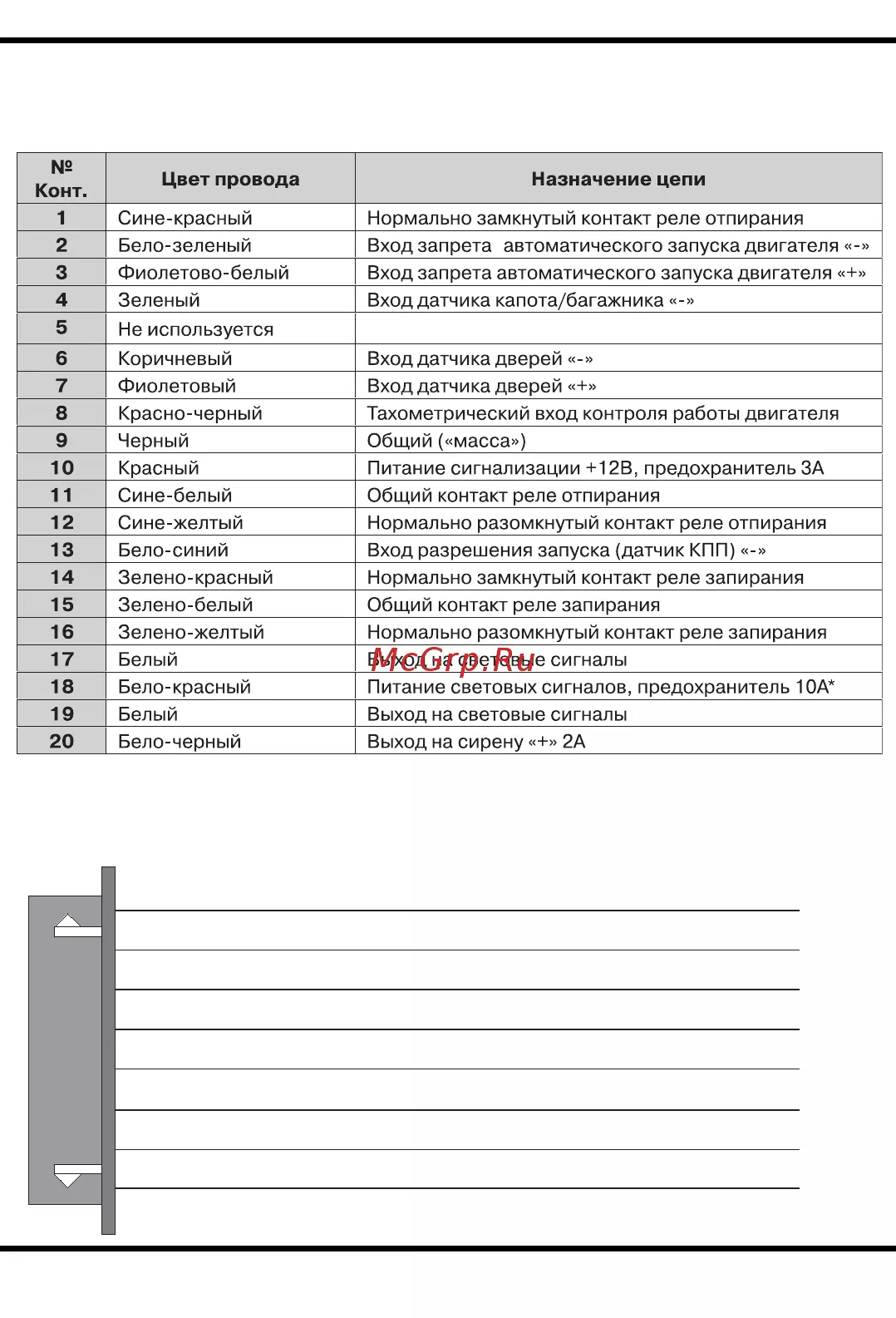

Расположение проводов в 203контактном разъёме
и их назначение
Схема подключения проводов 83контактного разъёма
автомобильная охранная система – руководство по установке
8
MYSTERY MX605RS
Желтый: Выход управления дополнительной цепью зажигания, "-"
Розовый: Программируемый выход "-"
Серый: Выход управления освещением салона, "-"
Оранжевый: Выход блокировки двигателя, "-" при включенном режиме охраны
Черно-зеленый: Канал4, программируемый выход, "-"
Тёмно-синий: Выход отпирания багажника "-"
Серо-черный: Вход датчика давления масла
Коричнево-черный: Вход запуска/остановки двигателя "-"
* Бело красный провод соединен с красным проводом после обоих предохранителей
