5

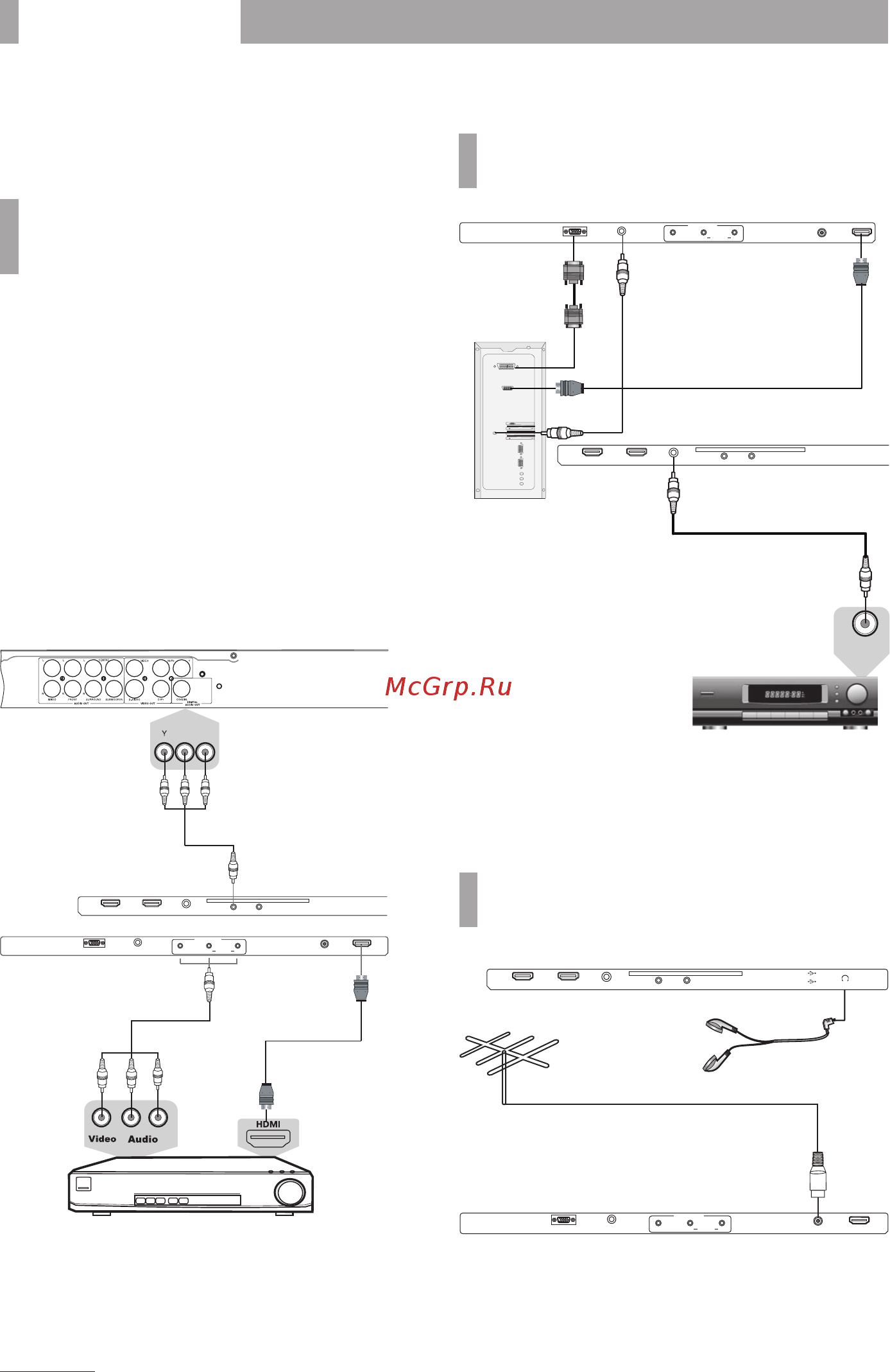

ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ
РЕСИВЕРАМ, ЦИФРОВЫМ
ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ
И ЦИФРОВОМУ УСТРОЙСТВУ (ИГРОВАЯ
ПРИСТАВКА, DVD-ПЛЕЕР И Т.П.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала и
аудиосигнала
используйте
соответствующий AV-переходник
для подключения к разъему AV на боковой панели
телевизора.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Метод C
При подключении через компонентный видеовыход
с помощью AV-переходника, для передачи аудиосигнала
необходимо использовать аудиовидеокабель
(в комплектацию не входит).
Нижняя панель телевизора*
Спутниковый ресивер/
Цифровой телевизионный тюнер
Метод А
Метод С
Метод В
Pb Pr
Задняя панель DVD-плеера
AV-переходник+AV-кабель
Боковая панель т
елевизора*
HDMI2 HDMI3
CI
DIGITAL AUDIO
OUT
YPbPrAV
ANTHDMI1PC AUDIO INPC
100-240 ~
50/60 Гц
ANTHDMI1PC AUDIO INPC
VIDEOAUDIO RL
AV INPUT
ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ
КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный компьютер
Coax In
Боковая панель телевизора*
Нижняя панель телевизора*
ANTHDMI1PC AUDIO INPC
HDMI2 HDMI3
CI
DIGITAL AUDIO
OUT
YPbPrAV
VIDEOAUDIO RL
AV INPUT
ПОДКЛЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОГО КАБЕЛЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Боковая панель телевизора*
Нижняя панель телевизора*
HDMI2 HDMI3
CI
DIGITAL AUDIO
OUT
YPbPrAV
EARPHONE
USB
USB
AN
TH
DMI1PC AUDIO INPC
VIDEO AUDIO RL
AV INPUT
* Изображения являются схематичными и могут отличаться от реальных.
