5
ПОДКЛЮЧЕНИЕ

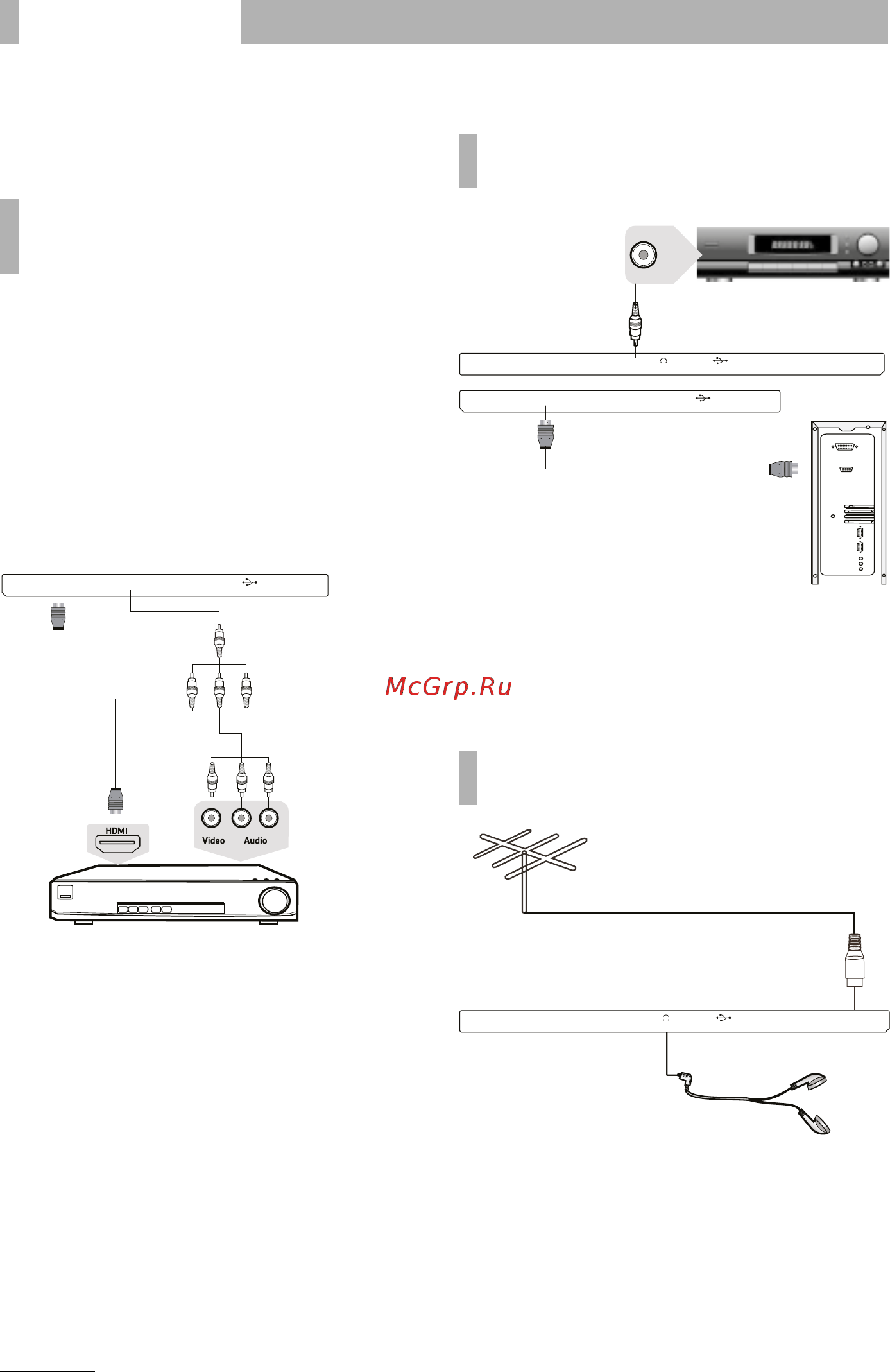

На рисунках схематично изображены панели телевизоров соответствующих серий.
ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ
РЕСИВЕРАМ, ЦИФРОВЫМ
ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ
И ЦИФРОВОМУ УСТРОЙСТВУ (ИГРОВАЯ
ПРИСТАВКА, DVD-ПЛЕЕР И Т.П.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала
и стереофонического аудиосигнала
используйте
аудиовидеокабель (в комплектацию не входит).
При необходимости используйте соответствующие
переходники в зависимости от имеющихся разъемов на
задней или боковой панелях устройства.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Спутниковый ресивер/
Цифровой телевизионный тюнер
М
етод А
Метод В
AV переходник+AV-кабель
HDMI1HDMI2HDMI3AV IN
USB
CI
ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ
КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный
компьютер
Coax In
ANTSAT
EARPHONE
USB
LAN
DIGITAL
AUDIO OUT
HDMI1HDMI2HDMI3AV IN
USB
CI
ПОДКЛЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОГО КАБЕЛЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
ANTSAT
EARPHONE
USB
LAN
DIGITAL
AUDIO OUT
