Специальные преобразователи частоты
для лифтов серии CHV180
Введение
6

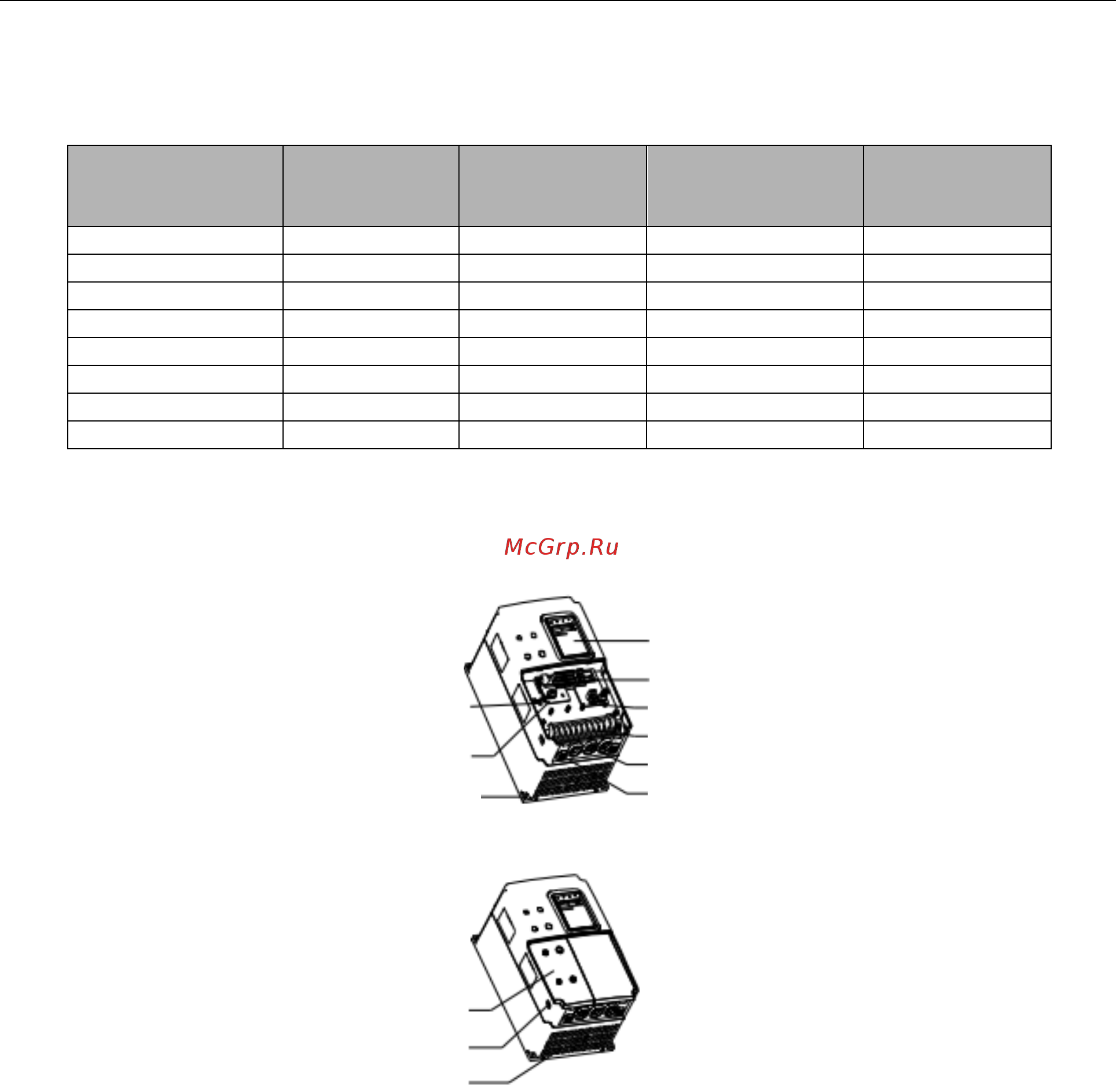

1.3 Таблица основных характеристик каждой модели
380 В ±15% 3-фазного переменного тока
Номер модели
Номинальная
мощность
(кВт)
Номинальная
входная сила
тока (А)
Номинальная
выходная сила
тока (А)
Типоразмер
CHV180-004G-4 3,7 10,0 9,0 C
CHV180-5R5G-4 5,5 15,0 13,0 C
CHV180-7R5G-4 7,5 20,0 17,0 D
CHV180-011G-4 11,0 26,0 25,0 D
CHV180-015G-4 15,0 35,0 32,0 D
CHV180-018G-4 18,5 38,0 37,0 E
CHV180-022G-4 22,0 46,0 45,0 E
CHV180-030G-4 30,0 62,0 60,0 E
1.4 Основные узлы
Рисунок 1.3 Основные узлы преобразователя частоты (мощностью не более 15 кВт)
Панель оператора
Клемма платы управления
Расширение платы генерации импульсов
Клемма силовой цепи
Кабельный ввод силовой цепи
Кабельный ввод цепи управления
Индикатор заряда
Расширение функциональной платы
Монтажное отверст
ие
Крышка
Пряжка крышки
Вентиляционные отверстия
