Специальные преобразователи частоты
для лифтов серии CHV180
Введение
7

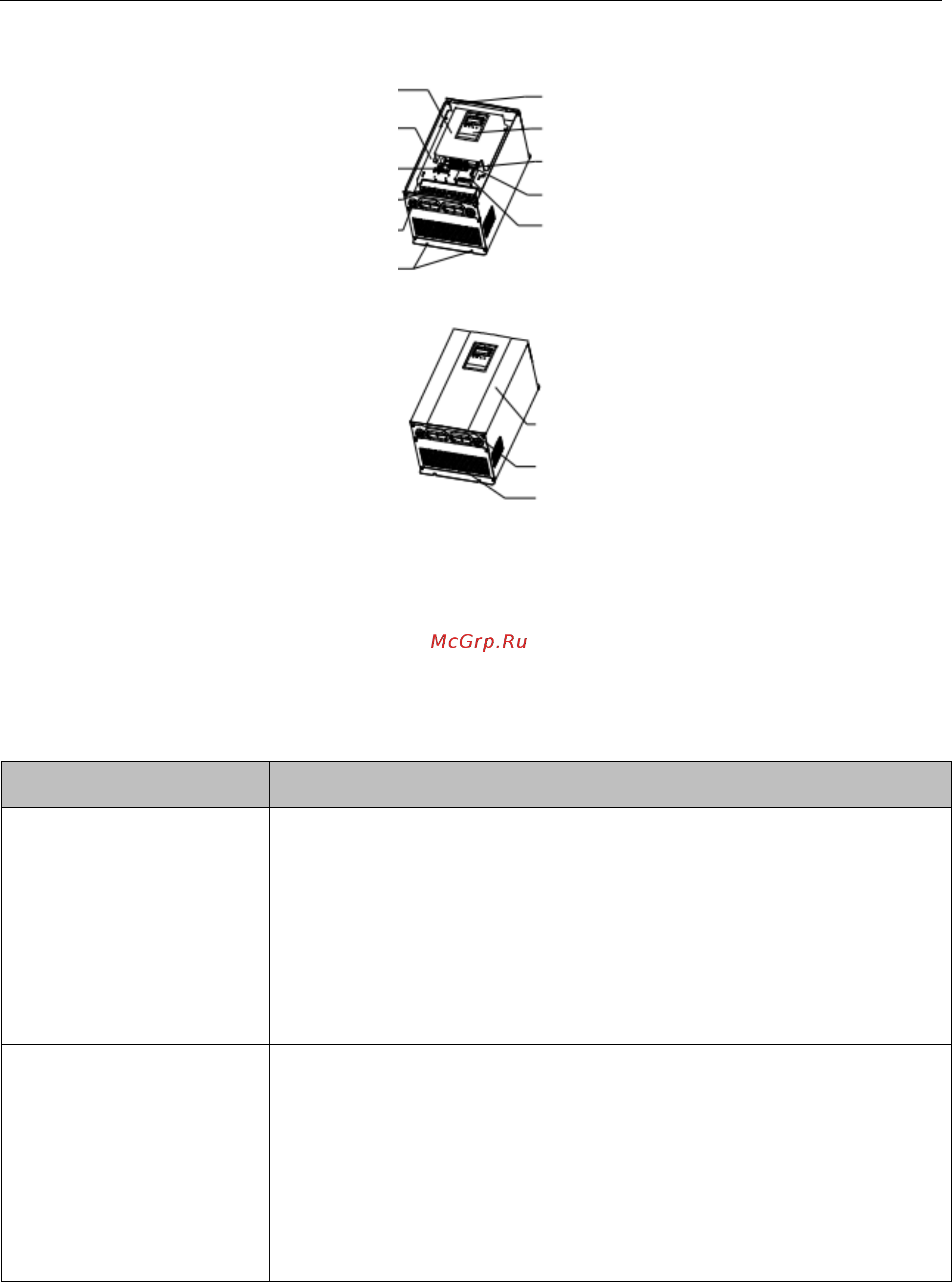

Рисунок 1.4 Основные узлы преобразователя частоты (мощностью от 18,5 кВт)
1.5 Описание платы расширения
В преобразователях частоты серии CHV180 могут быть установлены следующие платы:
Плата
расширения
Описание
Последовательная
коммуникационная плата
1. Предлагает сдвоенный физический интерфейс связи RS232 и
RS485; переключение между двумя режима может осуществляться
посредством короткозамыкающего модуля.
2. Интерфейс RS232 принимает гнездовой соединитель стандарта DB9
для удобства соединения
3. Открытый интерфейс с 3 отверстиями.
4. Встроенный протокол стандарта Modbus.
Плата генерации
импульсов (асинхронный
двигатель)
1. Получает высокочастотный импульс с кодового датчика для
осуществления высокоточного векторного управления в закрытой
системе.
2. Как двухтактный вход, так и вход с коллектором разомкнутой цепи.
3. Предлагает выход с частотным разделением; коэффициент
частотного разделения может быть выбран с помощью дискового
переключателя.
Крышка зева фиксированного крюка
Панель оператора
Плата управления
Расширение платы генерации импульсов
К
лемма цепи управления
Держатель панели оператора
Экранирование
Монтажное отверстие
Клемма силовой цепи
Кабельный ввод цепи управления
Монтажное отверстие
Крышка
Вентиляционные отверстия
Отверстие для установки крышки
