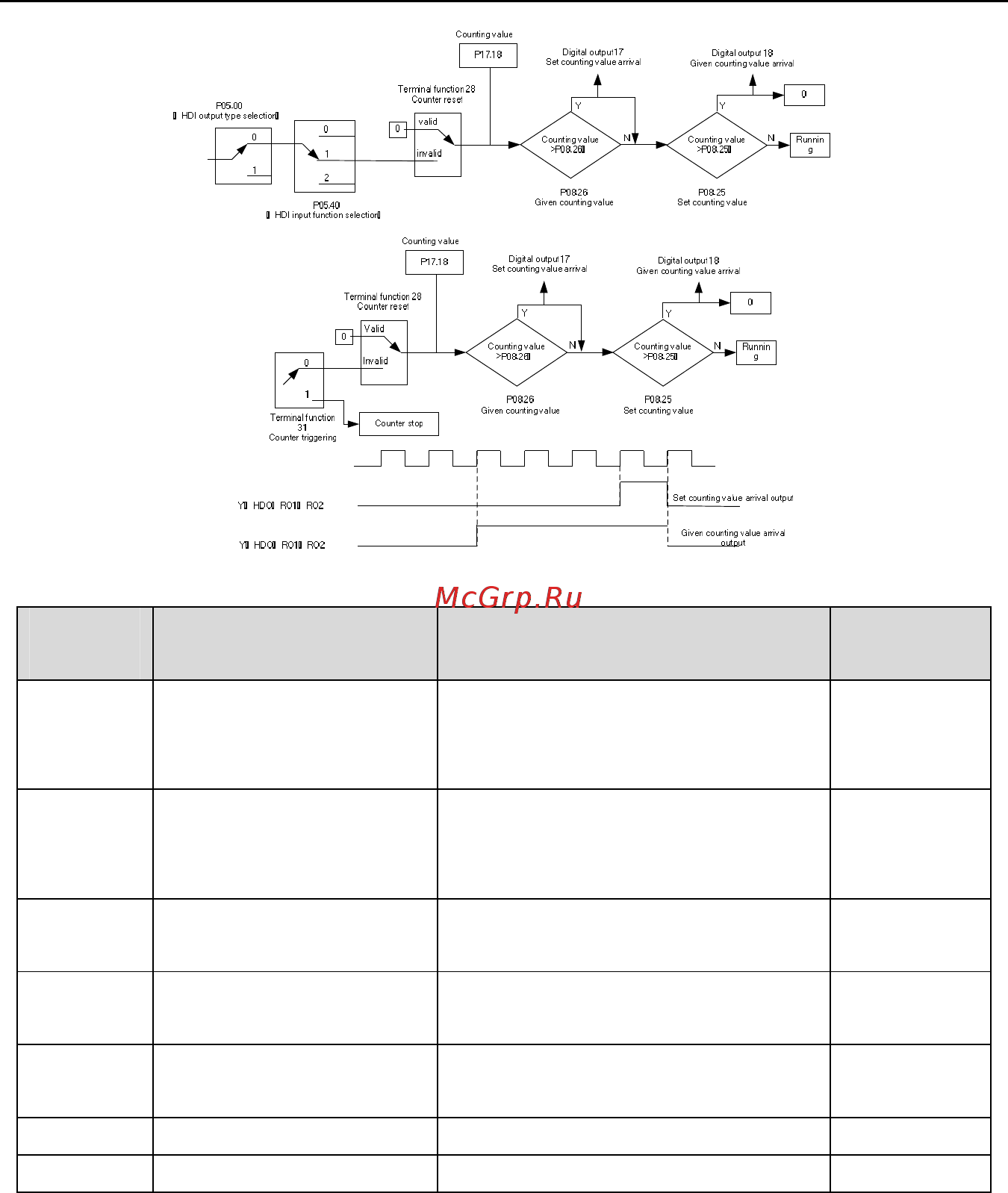

Рис. 7.22. Логика работы счетчика импульсов

Код

функции

Наименование Описание параметра

Значеие по

умолчанию

P05.00 Выбор типавходаHDI

0:Высокоскоростной импульсный

вход HDI

1:Вход переключателя HDI

P05.40

Выбор входной функции

высокоскоростноого

импульсного входаHDI

0:Вход задания частоты

1: Вход счетчика

2:Вход подсчета длины

P05.01~

P05.09

Выбор функций

цифровых входов

28:Сброс счетчика

31:Счетчик триггера

P06.01~

P06.04

Выбор функций

цифровых выходов

17: Завершение цикла PLC

18:Заданное значение достигнуто

P08.25

Настройка значений

подсчета

P08.26~65535

P08.26 Учет значени1 подсчета

0~P08.25 0

P17.18 Подсчет значений 0~65535 0

7.18Управление фиксированной длиной

ПЧ серии Goodrive300 поддерживают функции управления фиксированной длинойи длиной

подсчета импульсов, которая может быть введена через вход HDI и затем можно подсчитать

фактическую длину по внутренней формуле подсчета. Если фактическая длина больше или

равна заданной длине, на клемму цифрового выхода может выводитьсясигнал «длина

достигнута» в виде импульсного сигнала 200 мсек и соответствующая длина будет
