* На рисунках схематично изображены панели телевизоров соответствующих серий.

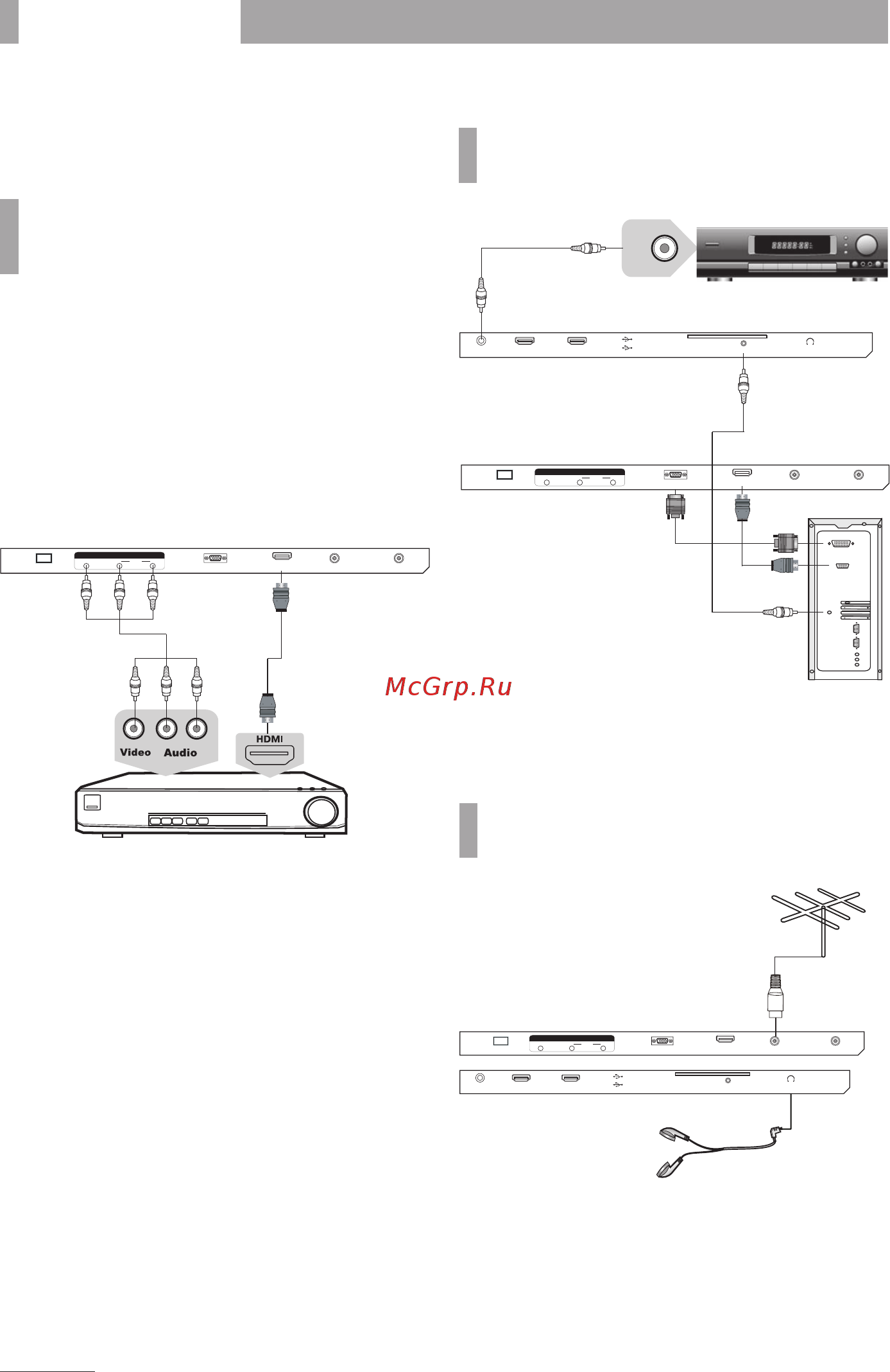

ПОДКЛЮЧЕНИЕ
ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ
РЕСИВЕРАМ, ЦИФРОВЫМ
ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ
И ЦИФРОВОМУ УСТРОЙСТВУ (ИГРОВАЯ
ПРИСТАВКА, DVD-ПЛЕЕР И Т.П.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала и аудиосигнала
используйте аудиовидеокабель (в комплектацию не входит).
При необходимости используйте соответствующие
переходники в зависимости от имеющихся разъемов на
задней или боковой панелях устройства.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Спутниковый ресивер/
Цифровой телевизионный
тюнер/DVD-плеер
Метод А
Метод В
AN
TS
ATPC
LAN
AUDIO
AV INPUT
VIDEOL R
HDMI1
ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ
КОМПЬЮТЕРУ И УСИЛИТЕЛЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный
компьютер
Coax In
AN
TS
ATPC
LAN
AUDIO
AV INPUT
VIDEOL R
HDMI1
PC AUDIO IN
CI
USB 1
USB 2
EARPHONE
HDMI2 HDMI3
DIGITAL
AUDIO OUT
ПОДКЛЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОГО КАБЕЛЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
ANTSATPC
LAN
AUDIO
AV INPUT
VIDEOL R
HDMI1
PC AUDIO IN
CI
USB 1
USB 2
EARPHONE
HDMI2 HDMI3
DIGITAL
AUDIO OUT
