5

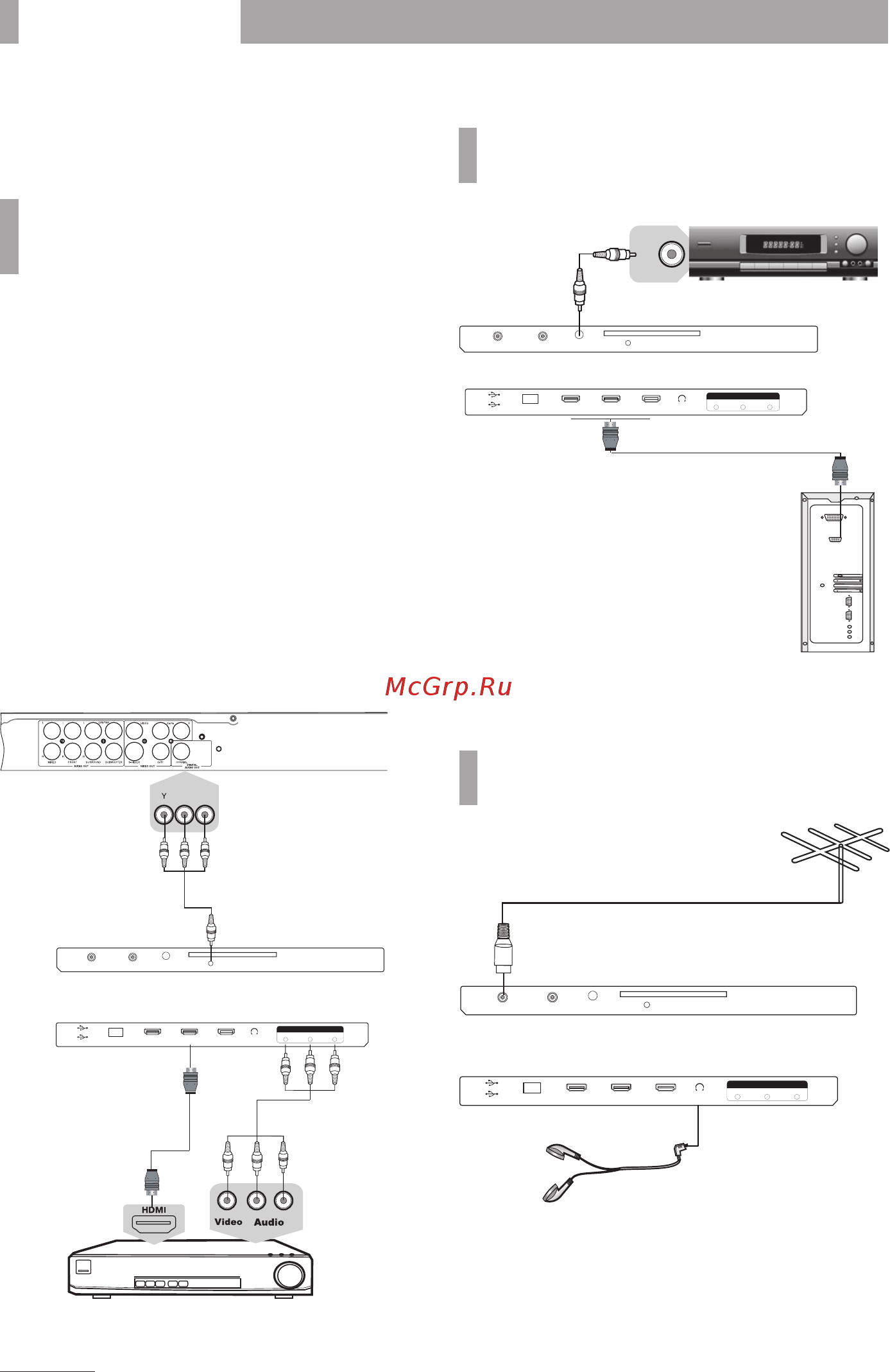

ПОДКЛЮЧЕНИЕ
* На рисунках схематично изображены панели телевизоров соответствующих серий.
ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ
РЕСИВЕРАМ, ЦИФРОВЫМ
ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ
И ЦИФРОВОМУ УСТРОЙСТВУ (ИГРОВАЯ
ПРИСТАВКА, DVD-ПЛЕЕР И Т.П.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала
и стереофонического аудиосигнала
используйте
аудиовидеокабель (в комплектацию не входит).
При необходимости используйте соответствующие
переходники в зависимости от имеющихся разъемов на
задней или боковой панелях устройства.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Метод C
При подключении через компонентный видеовыход
с помощью AV-переходника, для передачи аудиосигнала
необходимо использовать аудиовидеокабель (в комплектацию
не входит).
Спутниковый ресивер/
Цифровой телевизионный тюнер
Метод С
Pb Pr
Задняя панель DVD-плеера
AV-переходник+AV-кабель
Метод А
Метод В
SATANT
YPbPr
DIGITAL AUDIO
OUT
CI
LAN HDMI1 EARPHONE
USB1
USB2
HDMI2 HDMI3
VIDEO
L- -AUDIOR
AV INPUT
ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ
КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный
компьютер
Coax In
SATANT
YPbPr
DIGITAL AUDIO
OUT
CI
LAN HDMI1 EARPHONE
USB1
USB2
HDMI2 HDMI3
VIDEO
L- -AUDIOR
AV INPUT
ПОДКЛЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОГО КАБЕЛЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
SATANT
YPbPr
DIGITAL AUDIO
OUT
CI
LAN HDMI1 EARPHONE
USB1
USB2
HDMI2 HDMI3
VIDEO
L- -AUDIOR
AV INPUT
