Глава 7 Общее функционирование и применение
169

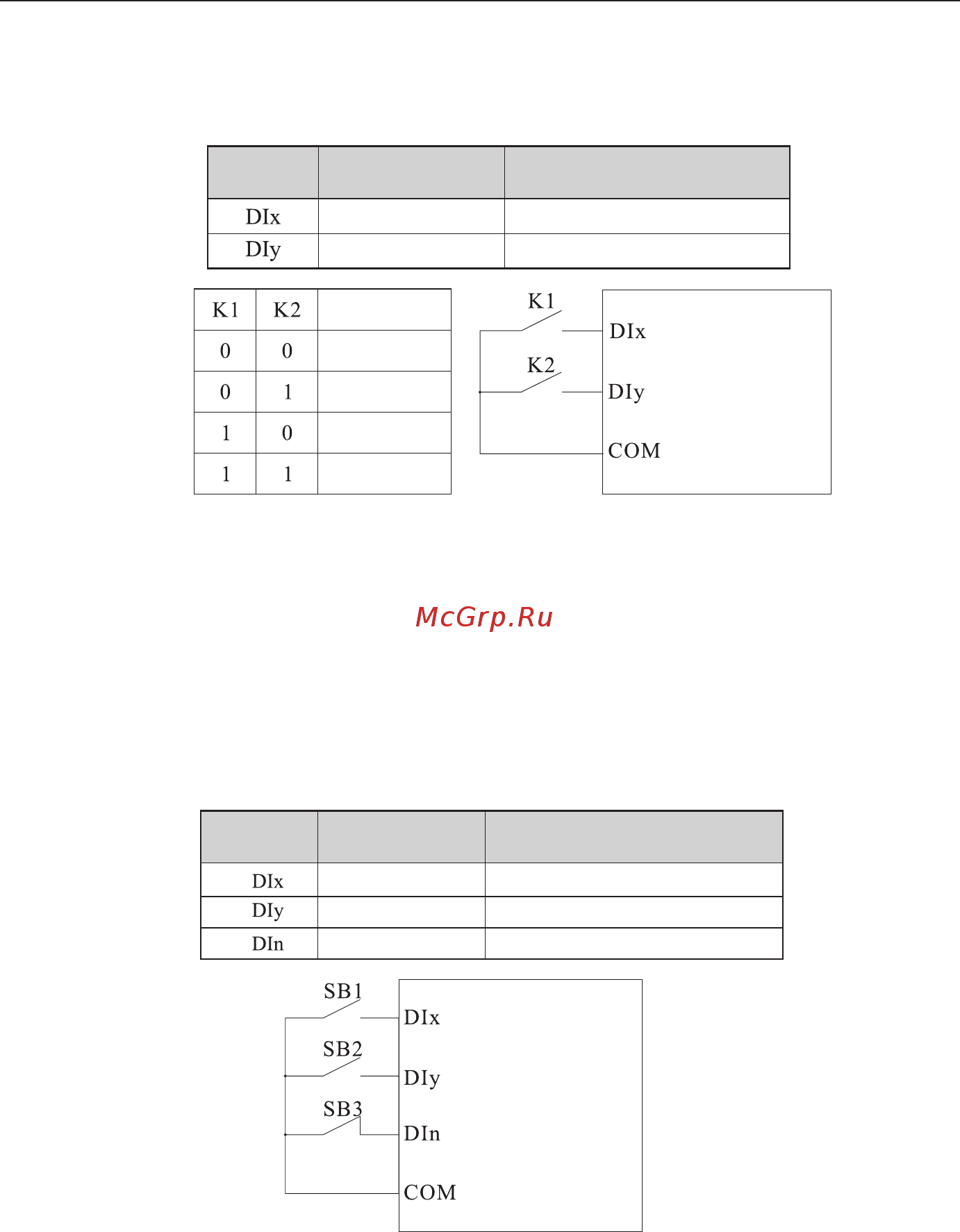

● Двухпроводный режим 2 (P2.0.11=1)
Любые две многофункциональные клеммы DIx и DIy используются для определения направления вращения
двигателя вперед и назад, клемма DIx используется для подачи разрешающего сигнала, а клемма DIy
используется для подтверждения направления вращения, на клеммах должен быть активный уровень сигнала.
Значения кода определяющие функции клемм (Р2.0.00-Р2.0.09):
● Трехпроводный режим 1 (P2.0.11=2)
Любые три многофункциональные клеммы DIx, DIy и DIn используются для определения направления
вращения двигателя вперед и назад, клемма DIn используется для подачи разрешающего сигнала, а клеммы DIx
и DIy используются для подтверждения направления вращения, на клемме DIn должен быть сигнал активного
уровня, а на клеммах DIx и DIy должен быть активный уровень кратковременного сигнала . Если необходим
запуск, клемм а DIn должна быть замкнута в первую очередь, затем используется кратковременный сигнал
на клеммах DIx или DI y д л я обеспечения вращения двигателя вперед или назад. Если необходимо
выполнить останов , он выполн я е т с я путем снятия сигнала с клеммы DIn. Значения кода определяющие функции
клемм (Р2.0.00-Р2.0.09):
SB1 - нормально разомкнутая кнопка вращения вперед, SB2 - н ормально разомкнутая кнопка обратного
вращения , SB3 - нормально замкнутая кнопка останова.
Вращение ВПЕРЕД
Вращение ОБРАТНОЕ
3-проводное управл вращением.
Команда
Останов
Останов
Преобразователь
частоты
Преобразователь
частоты
Клеммы Значение кода Описание
Вращение ВПЕРЕД
Вращение ОБРАТНОЕ
Клеммы Значение кода Описание
01
02
01
02
03
ВПЕРЕД
ОБРАТНОЕ
