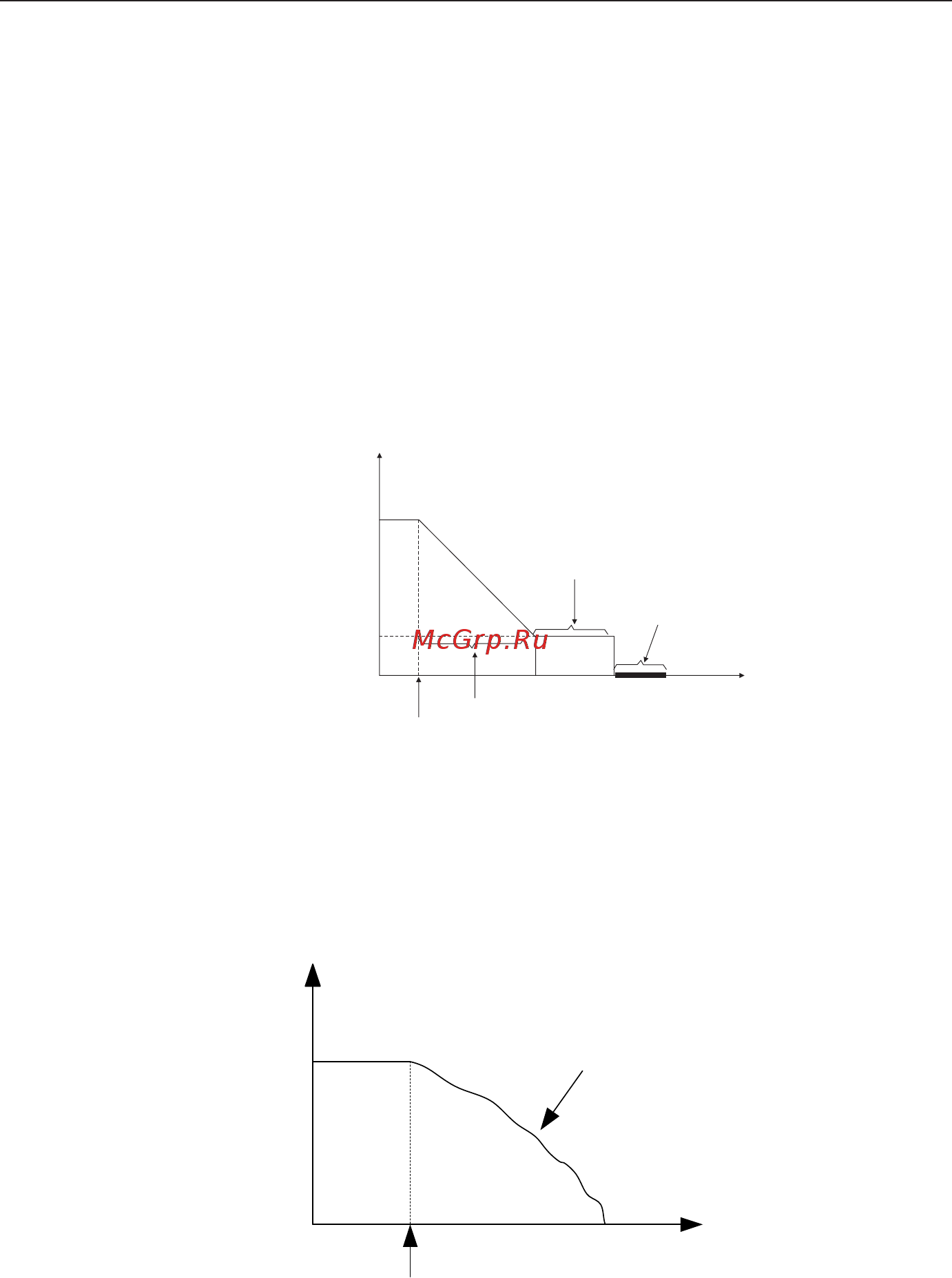

Instart FCI-G15-4BF [173/228] Режим останова

Глава 1 правила техники безопасности и примечания 6

К работе по монтажу установке обслуживанию и эксплуатации преобразователя частоты допускаются лица имеющие необходимую квалификацию изучившие настоящее руководство по эксплуатации и прошедшие инструктаж по технике безопасности меры предосторожности связанные с техникой безопасности отмечены надписями предупреждение и внимание 6

Перечень для проверки и приемки 6

Потенциально опасное состояние которое может привести к серьезным травмам или смерти если соответствующее требование не будет выполнено 6

Потенциально опасное состояние которое может привести к травмам средней и невысокой степени тяжести или повреждению прибора если соответствующее требование не будет выполнено также относится к опасной работе 6

Глава 1 правила техники безопасности и примечания 7

Меры предосторожности во время работы 7

Глава 1 правила техники безопасности и примечания 8

Глава 2 информация о приборе 10

Защита 10

Индикация 10

Компонент характеристика 10

Технические характеристики 10

Управление 10

Глава 2 информация о приборе 11

Датчик положения энкодер 11

Компонент характеристика 11

Обмен данными 11

Охлаждение 11

Тип двигателя 11

Условия окружающей среды 11

Функции 11

Глава 2 информация о приборе 12

Модельный ряд и конфигурация 12

Примечание тормозной модуль с внешним подключением описан в разделе а 2 дроссель постоянного тока с внешним подключением описан в разделе а 2 12

165 280 26 13

Mci g2 2b 13

Mci g3 4b 13

P pe r s t u v w pb 13

Вес 13

Внешний вид и габаритно присоединительные размеры 13

Глава 2 информация о приборе 13

Заземление 13

Мм кг 13

Модель 13

Модель 1 cерии mci 13

Модель 2 cерии mci 13

Модель 3 cерии mci 13

Рb u v w 13

Серия mci 13

Тормозной резистор 13

Фаз вход подключить источник питания 13

Фаз выход подключить двигатель 13

Вес 14

Глава 2 информация о приборе 14

Заземление 14

Модель 14

Модель 1 cерии fci 14

Модель 2 cерии fci 14

Серия fci 14

Тормозной резистор 14

Фаз вход подключить источник питания 14

Фаз выход подключить двигатель 14

Fci g37 p45 4 15

Fci g45 p55 4 15

Fci g55 p75 4 15

Fci g75 p90 4 15

Вес 15

Глава 2 информация о приборе 15

Заземление 3 фаз вход подключить источник питания 15

Модель 15

Модель 3 cерии fci 15

Модель 4 cерии fci 15

Модель 5 cерии fci 15

Торм модуль заземление 3 фаз вход подключить источник питания 15

Тормозной модуль 15

Тормозной резистор 15

Фаз выход подключить двигатель 15

Глава 2 информация о приборе 16

Модель 16

Модель 6 cерии fci 16

Модель 7 cерии fci 16

Модель 8 cерии fci 16

Глава 3 установка и подключение преобразователя частоты 19

Варианты установки 20

Внимание 20

Глава 3 установка и подключение преобразователя частоты 20

Для эффективного охлаждения в случае вертикальной установки преобразователей частоты instart необходимо оставить вокруг достаточно свободного места 20

Допустимая температура окружающего воздуха 10 c 40 c 20

Не допускайте попадания посторонних предметов внутрь воздуховода во время установки в противном случае преобразователь чаcтоты может быть поврежден 20

Необходимо оставить свободное место выше ниже и с двух сторон от преобразователя частоты чтобы обеспечить приток и отток воздуха 20

Пространство для установки преобразователей частоты instart 20

Установите фильтрующие устройства в месте притока воздуха в случае сильного загрязнения воздуха пылью 20

P pe r s t u v w pb 22

Рb u v w 22

Глава 3 установка и подключение преобразователя частоты 23

Схема подключения сети питания модели 1 2 серии fci 23

Схема подключения сети питания модели 3 серии fci 23

Схема подключения сети питания модели 4 серии fci 23

Схема подключения сети питания модели 5 серии fci 23

Схема подключения сети питания модели 6 серии fci 23

Схема подключения сети питания модели 7 и 8 серии fci 23

Глава 3 установка и подключение преобразователя частоты 28

Обозначено однофазное подключение для моделей mci g0 7 2b mci g0 5 2b mci g1 2b mci g2 2b напряжение питания подается на r s 28

Подключение платы управления 3 компоновка и подключение клемм платы управления 28

Глава 3 установка и подключение преобразователя частоты 29

Преобразователь частоты fci 29

Серия fci 29

Стандартная конфигурация для преобразователей частоты мощностью 15 квт и ниже дополнительная конфигурация для преобразователей частоты мощностью 18 5 30 квт 29

Глава 3 установка и подключение преобразователя частоты 30

Преобразователь частоты fci 30

Стандартная конфигурация для преобразователей частоты мощностью 18 5 квт и выше 30

Глава 3 установка и подключение преобразователя частоты 31

Функциональное назначение разъемов цепи управления далее приведено описание функций клемм цепи управления которые подключаются в соответствии с конкретной задачей 31

Fm1 gnd 32

Fm2 gnd 32

Yo fmp 32

Глава 3 установка и подключение преобразователя частоты 34

Подключения сухого контакта с общим анодом 34

Подключения сухого контакта с общим катодом 34

Серия fci 34

Схема цифровых входов платы управления показана ниже 34

Глава 3 установка и подключение преобразователя частоты 35

Метод подключения с открытым коллектором npn 35

Метод подключения с открытым коллектором pnp 35

Описание подключения клемм многофункциональных выходов 35

Цепь переменного тока цепь переменного тока можно подключать только к многофункциональному релейному выходу если он предназначен для управления индуктивной нагрузкой например электромагнитное реле и контактор необходимо установить фильтр бросков напряжения например rc фильтр ток утечки должен быть ниже тока удержания управляемого контактора или реле как показано на следующем рисунке 35

Глава 3 установка и подключение преобразователя частоты 36

Описание подключения импульсного выходного разъема неприменимо для серии mci если функциональный код p2 0 0 клемма yo fmp используется как импульсный выход цепь по умолчанию пассивный импульсный выход если необходимо подать на выход активный импульс необходимо подключить источник питания внешний или внутренний источник преобразователя частоты и установить нагрузочный резистор примечание допустимый предел внешнего источника питания макс 48 в пост тока 50 ма 36

Цепь постоянного тока цепь постоянного тока можно подключить не только к многофункциональному выходу с открытым коллектором следите за полярностью но и к многофункциональному релейному выходу если она предназначена для управления цепью электромагнита постоянного тока установите ограничительный диод следите за полярностью как показано на следующем рисунке 36

Глава 4 панель управления 38

Глава 4 панель управления 40

Отображение значения силы тока 40

Серия mci 40

Съемная панель управления со светодиодной индикацией 40

Управление с панели 4 кнопки панели управления и их функции 40

Fci kp s 41

Встроена в стандартной конфигурации 41

Глава 4 панель управления 41

Серия fci съемная панель управления со светодиодной индикацией для преобразователей частоты моделей 1 и 2 41

Глава 4 панель управления 42

Съемная панель управления со светодиодной индикацией для преобразователей частоты моделей 3 8 42

Fci kp sl 43

Выходное напряжение 43

Выходной ток 43

Глава 4 панель управления 43

И выберите строку если требуется изменить параметр нажмите кнопку ввод и войдите на страницу изменения параметров после завершения изменения нажмите кнопку ввод и вернитесь в режим мониторинга 43

Опорная частота 43

Опционально 43

Панель управления с lcd индикацией для преобразователей частоты моделей 1 и 2 43

Рабочая частота 43

Установочные размеры панели 43

Fci kp вl 44

Выходное напряжение 44

Выходной ток 44

Глава 4 панель управления 44

Опорная частота 44

Опционально 44

Панель управления с lcd индикацией для преобразователей частоты моделей 3 8 44

Рабочая частота 44

Установочные размеры панели 44

P0 1 с 010 на 016 46

Глава 4 панель управления 46

Пример изменения значения параметра 46

Примечание невозможно изменить данные в следующих условиях 1 во время работы преобразователя частоты см лист описания функций 2 в случае защиты от изменения параметров запуска в p5 8 защита от перезаписи параметров 46

Проверка и способы установки параметров использование панели управления 46

Глава 5 таблицы функциональных параметров 48

Глава 5 таблицы функциональных параметров 49

Группа p0 базовые функции 49

Глава 5 таблицы функциональных параметров 50

Глава 5 таблицы функциональных параметров 51

Глава 5 таблицы функциональных параметров 52

Глава 5 таблицы функциональных параметров 53

Группа p1 параметры управления двигателем 53

Глава 5 таблицы функциональных параметров 54

Глава 5 таблицы функциональных параметров 55

Группа p2 функции клемм входов выходов 55

Глава 5 таблицы функциональных параметров 56

Глава 5 таблицы функциональных параметров 57

Глава 5 таблицы функциональных параметров 58

Глава 5 таблицы функциональных параметров 59

Глава 5 таблицы функциональных параметров 60

Предел измене ния стр 60

Функциональ ный код название функции диапазон настройки заводское значение 60

Глава 5 таблицы функциональных параметров 61

Глава 5 таблицы функциональных параметров 62

Группа p3 программируемые функции 62

Глава 5 таблицы функциональных параметров 63

Глава 5 таблицы функциональных параметров 64

Глава 5 таблицы функциональных параметров 65

Десятки единицы 00 59 функция выхода 00 59 соответствующая клемма входного цифрового сигнала сотни тысяч 00 59 функция выхода 00 59 соответствует многофункциональной выходной клемме 65

Глава 5 таблицы функциональных параметров 66

Глава 5 таблицы функциональных параметров 67

Глава 5 таблицы функциональных параметров 68

Глава 5 таблицы функциональных параметров 69

Группа p4 пид управление и управление обменом 69

Глава 5 таблицы функциональных параметров 70

Глава 5 таблицы функциональных параметров 71

Группа p5 71

Настройки панели управления и режима отображения 71

Глава 5 таблицы функциональных параметров 72

Предел измене ния стр 72

Управляющее слово пользовательского формата отображения 72

Функциональ ный код название функции диапазон настройки заводское значение 72

Глава 5 таблицы функциональных параметров 73

Глава 5 таблицы функциональных параметров 74

Группа p6 отображение информации об отказах и защитах 74

Глава 5 таблицы функциональных параметров 75

Глава 5 таблицы функциональных параметров 76

Глава 5 таблицы функциональных параметров 77

Глава 5 таблицы функциональных параметров 78

Группа p7 пользовательская настройка функций 78

Глава 5 таблицы функциональных параметров 79

Группа p8 функции изготовителя 79

Группа p9 параметры мониторинга 79

Глава 5 таблицы функциональных параметров 80

Глава 6 описание параметров 81

10 0 время интегрирования отклонений скорости 2 99

Чтобы повысить крутящий момент на низких частотах при управлении по характеристике v f на участке низкой рабочей частоты осуществляется дополнительная компенсация выходного напряжения обычно заводские установки соответствуют требованиям однако возможна ситуация когда значение компенсации слишком высоко что может вызвать перегрузку по току если нагрузка высокая и крутящий момент двигателя на низких частотах недостаточный этот параметр рекомендуется увеличить если нагрузка низкая этот параметр можно снизить 99

Если суммарный выходной ток преобразователя частоты выше результата произведения значения обратнозависимой кривой перегрузки на значение кода p1 6 на многофункциональной выходной клемме преобразователя частоты формируется сигнал вкл что является предварительным аварийным сигналом перегрузки двигателя 103

В процессе торможения при помощи преобразователя частоты генерируемое электродвигателем напряжение может привести к росту напряжения на шине постоянного тока управление перевозбуждением может ограничить рост напряжения на шине постоянного тока чтобы предотвратить появление ошибки по превышению напряжения чем выше усилие перевозбуждения тем выше ограничивающий эффект но если усилие перевозбуждения слишком велико возможен рост выходного тока вплоть до появления ошибки по превышению тока в случае если рост напряжения на шине постоянного тока невелик или подключен тормозной резистор рекомендуется установить усиление перевозбуждения равным 0 104

Напряжение 1 на ломаной линии зависимости напряжения от частоты частота 2 на ломаной линии зависимости напряжения от частоты 104

Напряжение 2 на ломаной линии зависимости напряжения от частоты 104

Напряжение 3 на ломаной линии зависимости напряжения от частоты 104

Указанными выше функциональными кодами определяется кривая зависимости напряжения от частоты v f показанная многоточечной ломаной линией значения напряжения в точках кривой это процент от номинального напряжения двигателя ломанная линия v f может быть построена на основании характеристик нагрузки двигателя но необходимо обратить внимание на то что взаимосвязь между тремя точками напряжения и частоты должна соответствовать условия p1 0 p1 2 p1 4 p1 1 p1 3 p1 5 см описание на рисунке ниже 104

Частота 1 на ломаной линии зависимости напряжения от частоты 104

Частота 3 на ломаной линии зависимости напряжения от частоты 104

Настройка входных и в 110

Глава 6 описание параметров 111

Упомянутые выше функциональные коды используются для настройки функций клемм цифровых входных сигналов дополнительные функции показаны в следующей таблице 111

Глава 6 описание параметров 112

Глава 6 описание параметров 113

Глава 6 описание параметров 114

Клемм многоступенчатой команды 114

Многоступенчатой команды 114

Описание если команда мультиплексного управления соответствует частоте параметром является процент от максимальной частоты если команда мультиплексного управления соответствует крутящему моменту параметром является процент от цифрового значения опорного крутящего момента если команда мультиплексного управления соответствует пид управлению параметром является процент от диапазона опорного сигнала обратной связи пид управления приложение 2 описание функций клемм выбора источника частотного сигнала 114

Приложение 1 описание функций клемм многоступенчатой команды 114

P2 0 время фильтрования di 0 00 1 00 с 0 10 115

P2 1 режим запуска с внешнего терминала 115

Глава 6 описание параметров 115

Двухпроводный режим 1 1 двухпроводный режим 2 2 трехпроводный режим 1 3 трехпроводный режим 2 115

Приложение 3 описание функций клемм выбора времени разгона и замедления 115

Приложение 4 описание функций клемм выбора команд управления вращением 115

Функциональный код название функции диапазон настройки заводское значение 115

Этим функциональным кодом определяется режим управления вращением в случае когда управление вращением производится с клемм управления т е р0 3 1 в преобразователе частоты предусматривается четыре режима управления вращением более подробно см описание управления с клемм в п 7 115

Этот функциональный код используется для настройки времени программного фильтрования сигнала входной клеммы di в случае если при использовании входной клеммы di возможно выполнение ошибочной опера ц и и в результате помех этот параметр можно увеличить для предотвращения влияния помех но увеличение времени фильтрования может привести к замедлению реакции на клемме di функциональный код название функции диапазон настройки заводское значение 115

Глава 6 описание параметров 118

Глава 6 описание параметров 119

Достижение установленного времени таймера 1 119

Глава 6 описание параметров 120

Достижение установленного расстояния 1 120

Достижение установленного расстояния 2 120

P2 3 аналоговый выходной опорный сигнал fm1 00 121

P2 4 аналоговый выходной опорный сигнал fm2 01 121

P2 5 выходной опорный сигнал fmp клемма yo fmp используется как fmp т е p2 0 0 неприменимо 121

Глава 6 описание параметров 121

Для серии mci 121

Неприменимо для серии mci 121

Функциональный код название функции диапазон настройки заводское значение 121

Функциональными кодами p2 3 и p2 4 соответственно определяются функции аналоговых выходов fm1 и fm2 функциональным кодом p2 5 определяется функция импульсного выхода fmp диапазон значений сигналов аналогового выхода fm1 и fm2 сигнал напряжения 0 10 в или сигнал тока 0 20 ма отклонение между фактическим выходным напряжением и целевым выходным напряжением на клеммах анало г о в о г о выходного сигнала можно отрегулировать при помощи функциональных кодов p8 3 p8 0 диапазон частот выходного импульсного сигнала fmp 0 1 p2 1 максимальная частота выхода fmp p2 1 можно установить в диапазоне 0 1 100 0 кгц взаимосвязь между диапазоном импульсного выходного сигнала или аналогового выходного сигнала и соответствующих функций калибровки показана в следующей таблице 121

Абсолютный диапазон регистрации рабочей частоты обнаружение рабочей частоты в диапазоне регистрации р2 2 х максимальная частота р0 7 127

Диапазон регистрации рабочей частоты 127

Если выходная частота преобразователя частоты превышает установленное значение многофункциональными 127

Если рабочая частота преобразователя частоты находится в пределах диапазона регистрации рабочей частоты в большую или меньшую сторону относительно установленной частоты многофункциональные выходные клеммы переходят в состояние вкл значение этого функционального кода устанавливается в процентах от верхней опорной частоты алгоритм формирования сигнала многофункциональных выходных клемм представлен на следующем рисунке 127

Глава 6 описание параметров 151

Если во время работы необходимо отобразить один из перечисленных выше параметров установите 151

Если во время работы необходимо отобразить один из перечисленных выше параметров установите соответствующий разряд равным 1 затем переведите значение из двоичной системы в шестнадцатеричную и сохраните в качестве значения кода p5 2 отображение параметра 2 на экране 151

Отображение параметра 1 на экране 151

Соответствующий разряд равным 1 затем переведите значение из двоичной системы в шестнадцатеричную и сохраните в качестве значения кода p5 3 151

Формат определения параметра отображения 151

Глава 6 описание параметров 167

Группа p9 параметры мониторинга группа p9 базовые параметры мониторинга группа параметров p9 используется для контроля информации о рабочем состоянии преобразователя частоты пользователи могут установить требуемые параметры которые можно не только быстро отобразить на индикаторе для отладки и обслуживания на месте но и при помощи коммуникационного канала считать в х о с т компьютер 167

Глава 6 описание параметров 168

Далее показана структура отображения функционального кода p9 8 m внутреннее промежуточное реле задержки 168

Индикация состояния клемм входного и выходного сигнала наличие или отсутствие в разряде вертикальной черты указывает на наличие или отсутствие сигнала на входной и выходной клемме если индикатор горит это указывает на то что на соответствующей входной клемме есть входной сигнал а на выходной клемме выходной сигнал далее показана структура отображения функционального кода p9 7 168

Вперед 169

Глава 7 общее функционирование и применение 169

Команда 169

Обратное 169

Останов 169

Вперед 170

Команда 170

Обратное 170

Останов 170

Глава 7 общее функционирование и применение 172

Запуск p1 0 после торможения 2 перед запуском двигатель тормозится постоянным током преобразователя частоты величина постоянного тока определяется кодом р1 4 время торможения определяется кодом р1 5 этот режим следует использовать для запуска двигателя если перед запуском двигатель вращается с низкой скоростью в направлении обратном направлению запуска 172

Запуск с отслеживанием скорости p1 0 1 преобразователь частоты начинает отслеживание скорости согласно режиму контроля скорости заданному кодом р1 1 отследив скорость работы двигателя преобразователь частоты начинает пуск на данной скорости до тех пор пока в процессе разгона или замедления не будет достигнута заданная частота данная функция используется при управлении двигателем который не может полностью остановиться или у которого нет возможности остановиться 172

В преобразователе частоты предусматривается два режима останова останов замедлением и останов по инерции останов замедлением р1 6 0 после подачи команды останова преобразователем частоты осуществляется снижение выходной частоты на основании выбранного времени замедления если необходимо предотвратить вибрации во время резкого останова или при останове на низкой скорости можно использовать функцию торможения постоянным током при снижении частоты до значения заданного кодом р1 7 после паузы определяемой кодом р1 8 производится торможение постоянным током величина которого определяется кодом р1 9 по истечение времени определяемом кодом р1 0 торможение постоянным током прекращается если необходим резкий останов при высокой скорости применяется торможение с использованием тормозного модуля и тормозного резистора параметры торможения для преобразователей частоты мощностью от 15 квт и ниже определяются настройкой встроенного тормозного модуля определяемой кодом р1 1 и характеристиками тормозно 173

Время торможения постоянным током 173

Глава 7 общее функционирование и применение 173

Останов по инерции 173

Останов по инерции p1 6 1 останов по инерции p1 6 1 173

После подачи команды останова преобразователем частоты осуществляется немедленное прекращение подачи выходного напряжения и двигатель останавливается по инерции останов по инерции может быть выбран если нет требований к режиму останова 173

Режим останова 173

Снижение скорости по инерции 173

Глава 7 общее функционирование и применение 175

P3 0 1 176

Возможна автоматическая работа преобразователя частоты на 16 ступенях скорости время разгона и замедления и продолжительность работы каждой ступени можно задать независимо см описание функциональных кодов p3 3 p3 0 кроме того необходимое время цикла можно задать кодами p3 0 и p3 1 176

Встроенный плк 176

Глава 7 общее функционирование и применение 176

Итоговая частота 176

Комбинация сигналов на клеммах макс частота вариант частоты р 4 6 176

Преобразователь частоты с помощью различных комбинаций сигналов на клеммах многоступенчатой команды может выполнять многоступенчатое переключение скорости максимум до 16 ступеней 176

Функция регулировки скорости 176

Частота 0 р3 3 176

Частота 1 р3 5 176

Частота 13 р3 9 176

Частота 14 р3 1 176

Частота 15 р3 3 176

Частота 2 р3 7 176

P3 1 00001 65535 01000 179

P3 2 00001 65535 01000 179

Глава 7 общее функционирование и применение 179

Опорное значение счетчика установленное значение счетчика 179

Функция счетчика реализуется в преобразователе частоты с формированием двухуровневого выходного сигнала сигнала по достижении опорного значения счетчика и сигнала по достижении установленного значения счетчика для этого необходимо определить соответствующую входную цифровую клемму в качестве входа счетчика функция 28 при высокой частоте импульсов следует использовать клемму di 6 когда фактическое количество подсчитываемых импульсов достигает опорного значения установленного функциональным кодом р3 1 многофункциональные выходные клеммы преобразователя частоты переходят в состояние вкл функция соответствующей многофункциональной выходной клеммы достижение опорного значения счетчика 8 когда фактическое значение счетчика достигает установленного значения определенного функциональным кодом р3 2 многофункциональные выходные клеммы преобразователя частоты переходят в состояние вкл функция соответствующей многофункциональной выходной клеммы достижение указанного значения счетчика 9 в процессе 179

Функция счетчика функциональный код название функции диапазон настройки заводское значение 179

Время отсчета таймера 1 истекло а время отсчета таймера 2 не истекло 184

Глава 7 общее функционирование и применение 184

Если сигнал клеммы запуска таймера функция клемм 48 49 действителен таймер начинает отсчет если сигнал клеммы запуска таймера недействителен таймер прекращает отсчет и сохраняет текущее значение если фактическое значение таймера 1 достигает значения установленного функциональным кодом p3 4 многофункциональными выходными клеммами преобразователя частоты осуществляется переход в состояние выходного сигнала вкл функция соответствующей многофункциональной выходной клеммы достижение установленного времени таймера 1 42 если фактическое значение таймера 2 достигает значения установленного функциональным кодом p3 5 многофункциональными выходными клеммами преобразователя частоты осуществляется переход в состояние выходного сигнала вкл функция соответствующей многофункциональной выходной клеммы достижение установленного времени таймера 2 43 если фактическое значение таймера 1 достигает значения установленного кодом p3 4 а фактическое значение таймера 2 не достигает значения установленного кодом 184

Преобразователь частоты снабжен двумя встроенными таймерами запуск прекращение отсчета и сброс которых можно реализовать через входные цифровые клеммы по достижении установленного времени может быть подан сигнал на выходную многофункциональную клемму 184

Сигнал входной клеммы таймера 184

Сигнал достижения установленного времени таймера 1 184

Сигнал достижения установленного времени таймера 2 184

Сигнал клеммы сброса таймера 184

Функция внутреннего таймера 184

Глава 7 общее функционирование и применение 185

Описание управления модулем вычислений описание управления модулем вычислений функциональный код соответствующее значение функция описание 185

Преобразователь частоты снабжен четырьмя встроенными операционными модулями которые предназначены для получения данных в виде значений двух функциональных кодов указываются номера кодов без разделительных точек для выполнения простых операций и отправки полученных результатов для их использования в работе результаты выполнения операций можно использовать для управления состоянием многофункциональных выходных клемм и аналоговых выходных сигналов 185

Функция внутреннего модуля вычислений 185

Глава 7 общее функционирование и применение 186

Описание коэффициента установки свойства операции 186

Соответствующее значение настройки функции описание 186

Функциональный код 186

6 функция вобуляции функциональный код название функции диапазон настройки заводское значение 188

P3 3 режим опорного сигнала вобуляции 0 относительно частоты опорного сигнала 1 относительно максимальной частоты 0 188

P3 4 000 100 000 188

P3 5 диапазон реакции 00 50 00 188

P3 6 цикл вобуляции 0000 3000 с 0010 188

P3 7 время возрастания треугольной волны вобуляции 000 100 050 188

Амплитуда вобуляции 188

В некоторых случаях вобуляция может повысить качество управления оборудованием например намоточного оборудования ткани или волокна и пр использование функции вобуляции может повысить равномерность и плотность намотки на катушку путем настройки функционального кода p3 3 p3 7 осуществляется установка опорной частоты для организации процесса вобуляции относительно центральной частоты функциональный код p3 3 используется для подтверждения опорного параметра амплитуды функциональный код p3 4 используется для определения размера амплитуды функциональный код p3 5 используется для установки размера изменения частоты вобуляции 188

В состав преобразователя частоты входит два одинаковых блока расчетов пид управления рабочие параметры в состав преобразователя частоты входит два одинаковых блока расчетов пид управления рабочие параметры можно устанавливать раздельно чтобы реализовать оптимальное использование скорости и точности 188

Глава 7 общее функционирование и применение 188

Преобразователь частоты снабжен встроенным пид регулятором в состав которого входит канал опорного сигнала и канал сигнала обратной связи пользователи могут легко реализовать автоматически регулируемый процесс управления и контроля поддержания постоянного напряжения постоянного потока постоянной температуры давления и т п для реализации пид регулирования в замкнутом контуре управления необходимо установить рабочую частоту способ подачи опорного сигнала и определить значение кода р0 4 равным 8 пид управление что приведет к выбору режима автоматического пид управления выходной частотой параметры пид управления задаются кодами группы р4 алгоритм пид управления представлен на следующей схеме 188

Регулировки переключения между блоками возможны по сигналам на многофункциональных клеммах или по заданным отклонениям 188

Функция пид управления 188

Вобуляция без вобуляции 189

Глава 7 общее функционирование и применение 189

Команда запуска 189

Примечание выходная частота вобуляции находится в пределах определяемых верхней и нижней частотой 189

Глава 7 общее функционирование и применение 193

Канал обмена данными с хост компьютером 193

Т к автоматизированное управление используется все шире вариантов применения управления преобразователем частоты при помощи хост компьютера в коммуникационном режиме стало намного больше т о при помощи сети rs485 можно установить соединение с преобразователем частоты преобразователь частоты поддерживает протокол modbus rtu с помощью внешнего подключения платы расширения в соответствии с которым его можно использовать только как ведомое устройство slave а именно он может только обрабатывать и принимать данные отправленные с хост компьютера но не отправлять данные по своей инициативе во время обмена необходимо установить параметры функциональных кодов p4 0 p4 5 эти параметры необходимо установить на основе фактических условий если настройка сделана неправильно соединение не будет установлено или возможен неправильный обмен данными если тайм аут коммуникационного канала p4 4 не равен нулю преобразователь частоты автоматически выключается после истечения тайм аута обрыва связи чтобы избежа 193

Глава 8 поддержка коммуникационного протокола rs 196

Глава 8 поддержка коммуникационого протокола rs 485 197

Описание стандартного формата обмена данными по шине modbus 3 структура строки 197

Глава 9 обработка отказов 204

Ослабьте крепление клемм u v и w и отсоедините проводники двигателя 210

Приложение 1 плановое обслуживание и методы проверки 210

Приложение 1 плановое обслуживание и методы проверки 211

Проверьте отсутствие посторонних шумов запахов проверьте отсутствие перегрева или внешних повреждений 211

Тормозной резистор 211

30 75 600 110 132 280 140 213

55 150 300 160 185 370 110 213

90 220 200 213

A2 дроссель постоянного тока 213

A2 радиочастотный фильтр эмс a2 радиочастотный фильтр эмс фильтры радиочастотных шумов используются для ограничения передачи электромагнитных помех излучаемых преобразователем частоты таблица соответствия 3 фазных 3 проводных фильтров радиочастотных шумов 213

Дроссель постоянного тока можно установить на преобразователи частоты мощностью свыше 11 квт в стандартной конфигурации дроссель постоянного тока встроен на преобразователях частоты мощностью 11 квт 15 квт и выше 200 квт на преобразователях частоты мощностью 18 55 квт установка дросселя возможна опционально на приборы 75 185 квт возможно внешнее подключение дросселя 213

Индуктивность мгн 213

Мощность квт ток a индуктивность мгн мощность квт ток a 213

Приложение 2 указания по выбору дополнительных компонентов 213

Таблица соответствия дросселей постоянного тока таблица соответствия дросселей постоянного тока 213

Описание отказа 224

Устранение отказа 224

Функцию второго целевого давления можно настроить с помощью сигналов на входах управления 225

Функция автоматического подключения позволяет автоматически включать резервный следующий насос в случае если главный насос не справляется с нагрузкой 225

Cm1 b1 d1 b2 d2 b3 d3 b4 d4 xb 226

Instart FCI-G15-4BF [173/228] Режим останова
