Глава 7 Общее функционирование и применение
171
●
Выходная частота
Установленная частота
Частота запуска
Команда
запуска
Время
удержания
частоты
запуска
Время разгона
Время

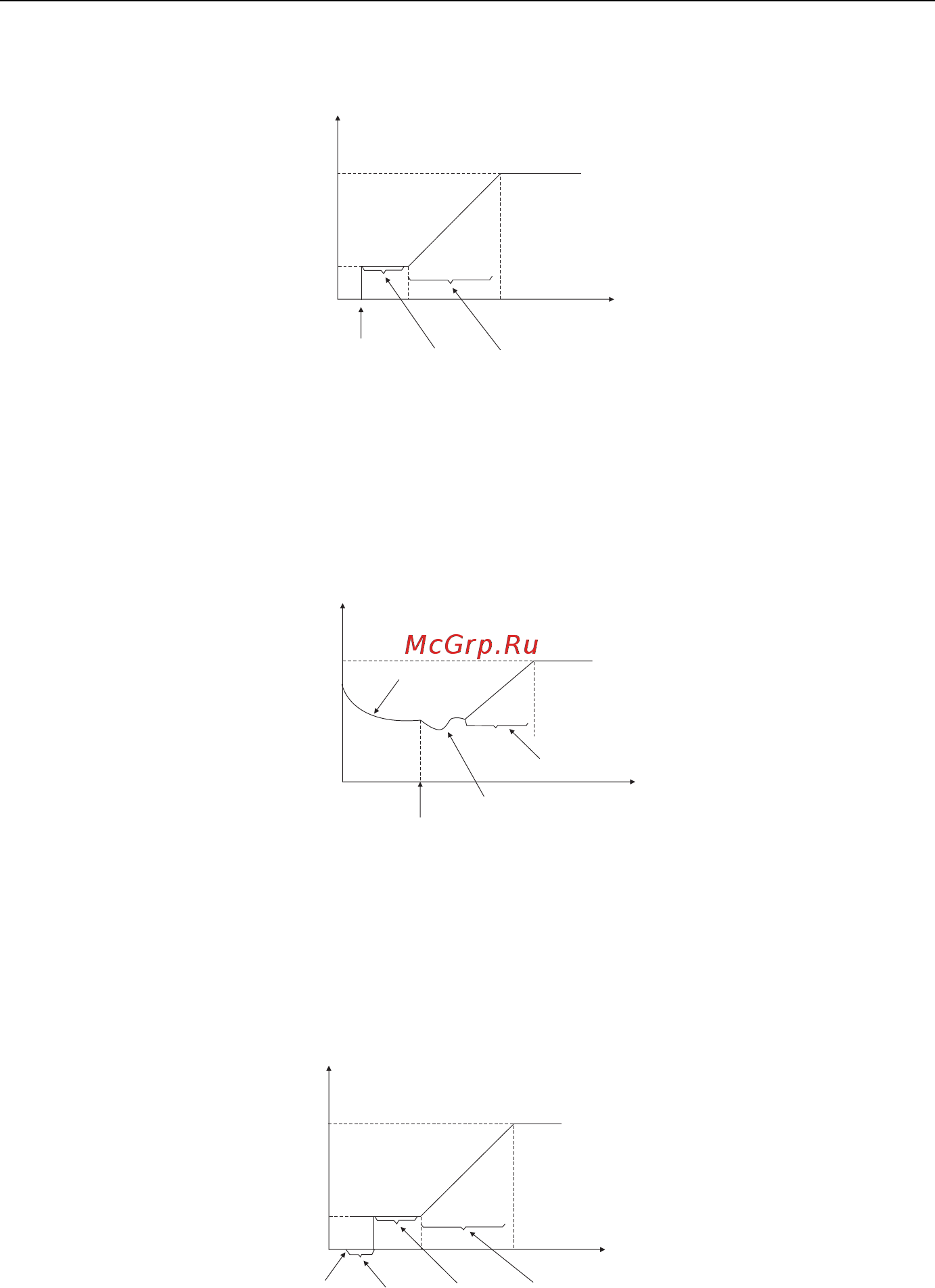

Р1.0.10=0 Прямой запуск
Заводское значение
Выходная частота
Установленная частота
Р1.0.10=2 Запуск после торможения
Установленная частота
Начальная частота
Команда
запуска
Команда
запуска
Начальная скорость
двигателя
Р1.0.10=1 Пуск с отслеживанием скорости
Время
Время
разгона
Автоматическое
определение скорости
Время
разгона
Время
Время подачи
постоянного
тока
Время
удержания
частоты
запуска
Р1.0.12=00.00 Гц
Р1.0.13=000.0 с
Запуск с отслеживанием скорости (P1.0.10=1)
Преобразователь частоты начинает отслеживание скорости согласно режиму контроля скорости, заданному кодом
Р1.0.11. Отследив скорость работы двигателя, преобразователь частоты начинает пуск на данной скорости до тех пор
пока в процессе разгона или замедления не будет достигнута заданная частота. Данная функция используется при
управлении двигателем, который не может полностью остановиться, или у которого нет возможности остановиться.
Выходная частота
Р1.0.14=000 %
Р1.0.15=000.0 с
Запуск (P1.0.10= )после торможения 2
Перед запуском двигатель тормозится постоянным током преобразователя частоты. Величина постоянного тока
определяется кодом Р1.0.14, время торможения определяется кодом Р1.0.15. Этот режим следует использовать для
запуска двигателя, если перед запуском двигатель вращается с низкой скоростью в направлении, обратном
направлению запуска.
Заводское значение
●
