Содержание
- Содержание 2
- Предисловие 5
- Глава 1 правила техники безопасности и примечания 6
- К работе по монтажу установке обслуживанию и эксплуатации преобразователя частоты допускаются лица имеющие необходимую квалификацию изучившие настоящее руководство по эксплуатации и прошедшие инструктаж по технике безопасности меры предосторожности связанные с техникой безопасности отмечены надписями предупреждение и внимание 6

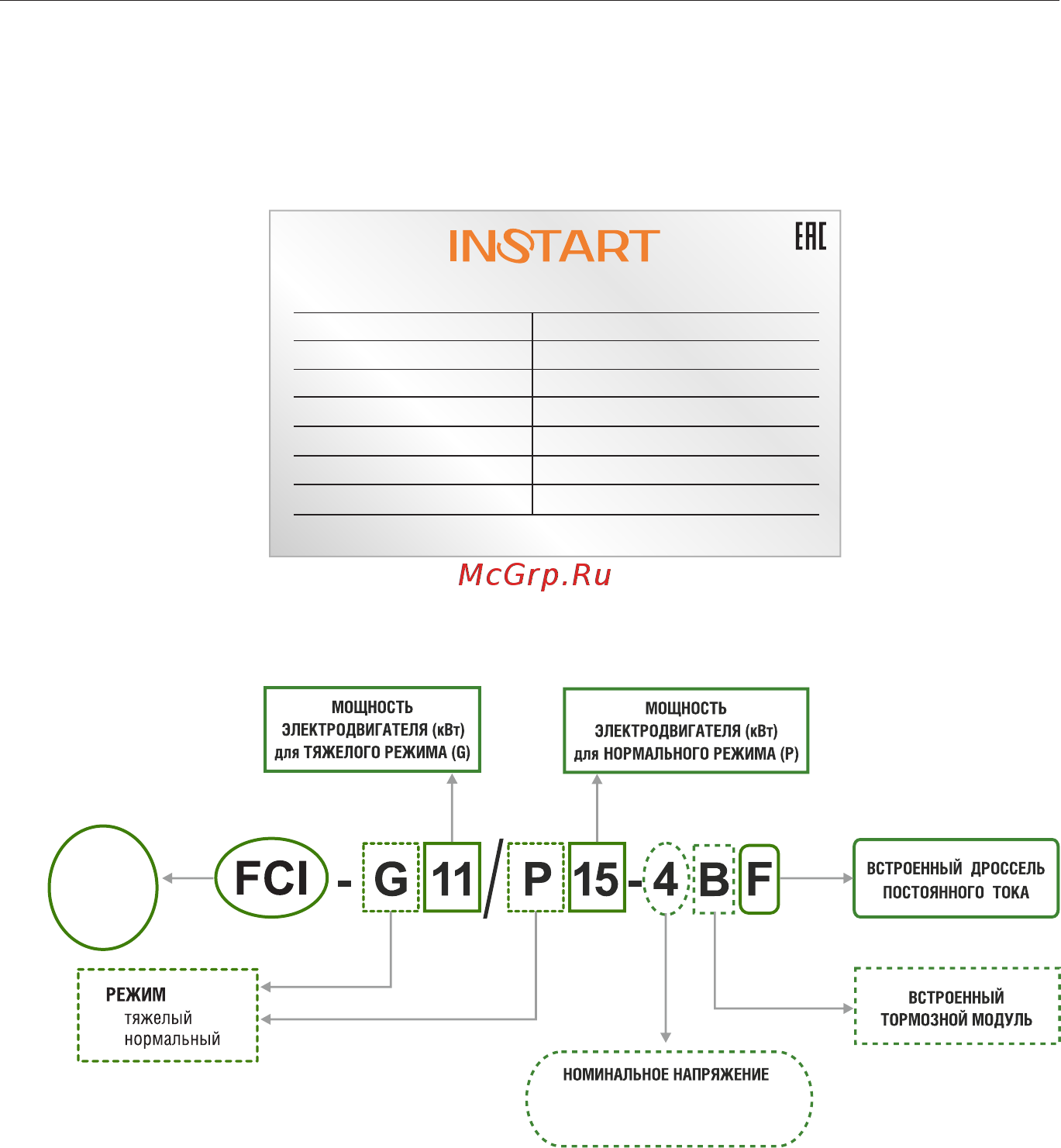

- Перечень для проверки и приемки 6
- Потенциально опасное состояние которое может привести к серьезным травмам или смерти если соответствующее требование не будет выполнено 6
- Потенциально опасное состояние которое может привести к травмам средней и невысокой степени тяжести или повреждению прибора если соответствующее требование не будет выполнено также относится к опасной работе 6
- Глава 1 правила техники безопасности и примечания 7
- Меры предосторожности во время работы 7
- Глава 1 правила техники безопасности и примечания 8
- Глава 2 информация о приборе 10
- Защита 10
- Индикация 10
- Компонент характеристика 10
- Технические характеристики 10
- Управление 10
- Глава 2 информация о приборе 11
- Датчик положения энкодер 11
- Компонент характеристика 11
- Обмен данными 11
- Охлаждение 11
- Тип двигателя 11
- Условия окружающей среды 11
- Функции 11
- Глава 2 информация о приборе 12
- Модельный ряд и конфигурация 12
- Примечание тормозной модуль с внешним подключением описан в разделе а 2 дроссель постоянного тока с внешним подключением описан в разделе а 2 12
- 165 280 26 13
- Mci g2 2b 13
- Mci g3 4b 13
- P pe r s t u v w pb 13
- Вес 13
- Внешний вид и габаритно присоединительные размеры 13
- Глава 2 информация о приборе 13
- Заземление 13
- Мм кг 13
- Модель 13
- Модель 1 cерии mci 13
- Модель 2 cерии mci 13
- Модель 3 cерии mci 13
- Рb u v w 13
- Серия mci 13
- Тормозной резистор 13
- Фаз вход подключить источник питания 13
- Фаз выход подключить двигатель 13
- Вес 14
- Глава 2 информация о приборе 14
- Заземление 14
- Модель 14
- Модель 1 cерии fci 14
- Модель 2 cерии fci 14
- Серия fci 14
- Тормозной резистор 14
- Фаз вход подключить источник питания 14
- Фаз выход подключить двигатель 14
- Fci g37 p45 4 15
- Fci g45 p55 4 15
- Fci g55 p75 4 15
- Fci g75 p90 4 15
- Вес 15
- Глава 2 информация о приборе 15
- Заземление 3 фаз вход подключить источник питания 15
- Модель 15
- Модель 3 cерии fci 15
- Модель 4 cерии fci 15
- Модель 5 cерии fci 15
- Торм модуль заземление 3 фаз вход подключить источник питания 15
- Тормозной модуль 15
- Тормозной резистор 15
- Фаз выход подключить двигатель 15
- Глава 2 информация о приборе 16
- Модель 16
- Модель 6 cерии fci 16
- Модель 7 cерии fci 16
- Модель 8 cерии fci 16
- Глава 3 установка и подключение преобразователя частоты 19
- Варианты установки 20
- Внимание 20
- Глава 3 установка и подключение преобразователя частоты 20
- Для эффективного охлаждения в случае вертикальной установки преобразователей частоты instart необходимо оставить вокруг достаточно свободного места 20
- Допустимая температура окружающего воздуха 10 c 40 c 20
- Не допускайте попадания посторонних предметов внутрь воздуховода во время установки в противном случае преобразователь чаcтоты может быть поврежден 20
- Необходимо оставить свободное место выше ниже и с двух сторон от преобразователя частоты чтобы обеспечить приток и отток воздуха 20
- Пространство для установки преобразователей частоты instart 20
- Установите фильтрующие устройства в месте притока воздуха в случае сильного загрязнения воздуха пылью 20
- P pe r s t u v w pb 22
- Рb u v w 22
- Глава 3 установка и подключение преобразователя частоты 23
- Схема подключения сети питания модели 1 2 серии fci 23
- Схема подключения сети питания модели 3 серии fci 23
- Схема подключения сети питания модели 4 серии fci 23
- Схема подключения сети питания модели 5 серии fci 23
- Схема подключения сети питания модели 6 серии fci 23
- Схема подключения сети питания модели 7 и 8 серии fci 23
- Глава 3 установка и подключение преобразователя частоты 28
- Обозначено однофазное подключение для моделей mci g0 7 2b mci g0 5 2b mci g1 2b mci g2 2b напряжение питания подается на r s 28
- Подключение платы управления 3 компоновка и подключение клемм платы управления 28
- Глава 3 установка и подключение преобразователя частоты 29
- Преобразователь частоты fci 29
- Серия fci 29
- Стандартная конфигурация для преобразователей частоты мощностью 15 квт и ниже дополнительная конфигурация для преобразователей частоты мощностью 18 5 30 квт 29
- Глава 3 установка и подключение преобразователя частоты 30
- Преобразователь частоты fci 30
- Стандартная конфигурация для преобразователей частоты мощностью 18 5 квт и выше 30
- Глава 3 установка и подключение преобразователя частоты 31
- Функциональное назначение разъемов цепи управления далее приведено описание функций клемм цепи управления которые подключаются в соответствии с конкретной задачей 31
- Fm1 gnd 32
- Fm2 gnd 32
- Yo fmp 32
- Глава 3 установка и подключение преобразователя частоты 34
- Подключения сухого контакта с общим анодом 34
- Подключения сухого контакта с общим катодом 34
- Серия fci 34
- Схема цифровых входов платы управления показана ниже 34
- Глава 3 установка и подключение преобразователя частоты 35
- Метод подключения с открытым коллектором npn 35
- Метод подключения с открытым коллектором pnp 35
- Описание подключения клемм многофункциональных выходов 35
- Цепь переменного тока цепь переменного тока можно подключать только к многофункциональному релейному выходу если он предназначен для управления индуктивной нагрузкой например электромагнитное реле и контактор необходимо установить фильтр бросков напряжения например rc фильтр ток утечки должен быть ниже тока удержания управляемого контактора или реле как показано на следующем рисунке 35
- Глава 3 установка и подключение преобразователя частоты 36
- Описание подключения импульсного выходного разъема неприменимо для серии mci если функциональный код p2 0 0 клемма yo fmp используется как импульсный выход цепь по умолчанию пассивный импульсный выход если необходимо подать на выход активный импульс необходимо подключить источник питания внешний или внутренний источник преобразователя частоты и установить нагрузочный резистор примечание допустимый предел внешнего источника питания макс 48 в пост тока 50 ма 36
- Цепь постоянного тока цепь постоянного тока можно подключить не только к многофункциональному выходу с открытым коллектором следите за полярностью но и к многофункциональному релейному выходу если она предназначена для управления цепью электромагнита постоянного тока установите ограничительный диод следите за полярностью как показано на следующем рисунке 36
- Глава 4 панель управления 38
- Глава 4 панель управления 40
- Отображение значения силы тока 40
- Серия mci 40
- Съемная панель управления со светодиодной индикацией 40
- Управление с панели 4 кнопки панели управления и их функции 40
- Fci kp s 41
- Встроена в стандартной конфигурации 41
- Глава 4 панель управления 41
- Серия fci съемная панель управления со светодиодной индикацией для преобразователей частоты моделей 1 и 2 41
- Глава 4 панель управления 42
- Съемная панель управления со светодиодной индикацией для преобразователей частоты моделей 3 8 42
- Fci kp sl 43
- Выходное напряжение 43
- Выходной ток 43
- Глава 4 панель управления 43
- И выберите строку если требуется изменить параметр нажмите кнопку ввод и войдите на страницу изменения параметров после завершения изменения нажмите кнопку ввод и вернитесь в режим мониторинга 43
- Опорная частота 43
- Опционально 43
- Панель управления с lcd индикацией для преобразователей частоты моделей 1 и 2 43
- Рабочая частота 43
- Установочные размеры панели 43
- Fci kp вl 44
- Выходное напряжение 44
- Выходной ток 44
- Глава 4 панель управления 44
- Опорная частота 44
- Опционально 44
- Панель управления с lcd индикацией для преобразователей частоты моделей 3 8 44
- Рабочая частота 44
- Установочные размеры панели 44
- P0 1 с 010 на 016 46
- Глава 4 панель управления 46
- Пример изменения значения параметра 46
- Примечание невозможно изменить данные в следующих условиях 1 во время работы преобразователя частоты см лист описания функций 2 в случае защиты от изменения параметров запуска в p5 8 защита от перезаписи параметров 46
- Проверка и способы установки параметров использование панели управления 46
- Глава 5 таблицы функциональных параметров 48
- Глава 5 таблицы функциональных параметров 49
- Группа p0 базовые функции 49
- Глава 5 таблицы функциональных параметров 50
- Глава 5 таблицы функциональных параметров 51
- Глава 5 таблицы функциональных параметров 52
- Глава 5 таблицы функциональных параметров 53
- Группа p1 параметры управления двигателем 53
- Глава 5 таблицы функциональных параметров 54
- Глава 5 таблицы функциональных параметров 55
- Группа p2 функции клемм входов выходов 55
- Глава 5 таблицы функциональных параметров 56
- Глава 5 таблицы функциональных параметров 57
- Глава 5 таблицы функциональных параметров 58
- Глава 5 таблицы функциональных параметров 59
- Глава 5 таблицы функциональных параметров 60
- Предел измене ния стр 60
- Функциональ ный код название функции диапазон настройки заводское значение 60
- Глава 5 таблицы функциональных параметров 61
- Глава 5 таблицы функциональных параметров 62
- Группа p3 программируемые функции 62
- Глава 5 таблицы функциональных параметров 63
- Глава 5 таблицы функциональных параметров 64
- Глава 5 таблицы функциональных параметров 65
- Десятки единицы 00 59 функция выхода 00 59 соответствующая клемма входного цифрового сигнала сотни тысяч 00 59 функция выхода 00 59 соответствует многофункциональной выходной клемме 65
- Глава 5 таблицы функциональных параметров 66
- Глава 5 таблицы функциональных параметров 67
- Глава 5 таблицы функциональных параметров 68
- Глава 5 таблицы функциональных параметров 69
- Группа p4 пид управление и управление обменом 69
- Глава 5 таблицы функциональных параметров 70
- Глава 5 таблицы функциональных параметров 71
- Группа p5 71
- Настройки панели управления и режима отображения 71
- Глава 5 таблицы функциональных параметров 72
- Предел измене ния стр 72
- Управляющее слово пользовательского формата отображения 72
- Функциональ ный код название функции диапазон настройки заводское значение 72
- Глава 5 таблицы функциональных параметров 73
- Глава 5 таблицы функциональных параметров 74
- Группа p6 отображение информации об отказах и защитах 74
- Глава 5 таблицы функциональных параметров 75
- Глава 5 таблицы функциональных параметров 76
- Глава 5 таблицы функциональных параметров 77
- Глава 5 таблицы функциональных параметров 78
- Группа p7 пользовательская настройка функций 78
- Глава 5 таблицы функциональных параметров 79
- Группа p8 функции изготовителя 79
- Группа p9 параметры мониторинга 79
- Глава 5 таблицы функциональных параметров 80
- Глава 6 описание параметров 81
- 10 0 время интегрирования отклонений скорости 2 99
- Чтобы повысить крутящий момент на низких частотах при управлении по характеристике v f на участке низкой рабочей частоты осуществляется дополнительная компенсация выходного напряжения обычно заводские установки соответствуют требованиям однако возможна ситуация когда значение компенсации слишком высоко что может вызвать перегрузку по току если нагрузка высокая и крутящий момент двигателя на низких частотах недостаточный этот параметр рекомендуется увеличить если нагрузка низкая этот параметр можно снизить 99
- Если суммарный выходной ток преобразователя частоты выше результата произведения значения обратнозависимой кривой перегрузки на значение кода p1 6 на многофункциональной выходной клемме преобразователя частоты формируется сигнал вкл что является предварительным аварийным сигналом перегрузки двигателя 103
- В процессе торможения при помощи преобразователя частоты генерируемое электродвигателем напряжение может привести к росту напряжения на шине постоянного тока управление перевозбуждением может ограничить рост напряжения на шине постоянного тока чтобы предотвратить появление ошибки по превышению напряжения чем выше усилие перевозбуждения тем выше ограничивающий эффект но если усилие перевозбуждения слишком велико возможен рост выходного тока вплоть до появления ошибки по превышению тока в случае если рост напряжения на шине постоянного тока невелик или подключен тормозной резистор рекомендуется установить усиление перевозбуждения равным 0 104
- Напряжение 1 на ломаной линии зависимости напряжения от частоты частота 2 на ломаной линии зависимости напряжения от частоты 104
- Напряжение 2 на ломаной линии зависимости напряжения от частоты 104
- Напряжение 3 на ломаной линии зависимости напряжения от частоты 104
- Указанными выше функциональными кодами определяется кривая зависимости напряжения от частоты v f показанная многоточечной ломаной линией значения напряжения в точках кривой это процент от номинального напряжения двигателя ломанная линия v f может быть построена на основании характеристик нагрузки двигателя но необходимо обратить внимание на то что взаимосвязь между тремя точками напряжения и частоты должна соответствовать условия p1 0 p1 2 p1 4 p1 1 p1 3 p1 5 см описание на рисунке ниже 104
- Частота 1 на ломаной линии зависимости напряжения от частоты 104
- Частота 3 на ломаной линии зависимости напряжения от частоты 104
- Настройка входных и в 110
- Глава 6 описание параметров 111
- Упомянутые выше функциональные коды используются для настройки функций клемм цифровых входных сигналов дополнительные функции показаны в следующей таблице 111
- Глава 6 описание параметров 112
- Глава 6 описание параметров 113
- Глава 6 описание параметров 114
- Клемм многоступенчатой команды 114
- Многоступенчатой команды 114
- Описание если команда мультиплексного управления соответствует частоте параметром является процент от максимальной частоты если команда мультиплексного управления соответствует крутящему моменту параметром является процент от цифрового значения опорного крутящего момента если команда мультиплексного управления соответствует пид управлению параметром является процент от диапазона опорного сигнала обратной связи пид управления приложение 2 описание функций клемм выбора источника частотного сигнала 114
- Приложение 1 описание функций клемм многоступенчатой команды 114
- P2 0 время фильтрования di 0 00 1 00 с 0 10 115
- P2 1 режим запуска с внешнего терминала 115
- Глава 6 описание параметров 115
- Двухпроводный режим 1 1 двухпроводный режим 2 2 трехпроводный режим 1 3 трехпроводный режим 2 115
- Приложение 3 описание функций клемм выбора времени разгона и замедления 115
- Приложение 4 описание функций клемм выбора команд управления вращением 115
- Функциональный код название функции диапазон настройки заводское значение 115
- Этим функциональным кодом определяется режим управления вращением в случае когда управление вращением производится с клемм управления т е р0 3 1 в преобразователе частоты предусматривается четыре режима управления вращением более подробно см описание управления с клемм в п 7 115
- Этот функциональный код используется для настройки времени программного фильтрования сигнала входной клеммы di в случае если при использовании входной клеммы di возможно выполнение ошибочной опера ц и и в результате помех этот параметр можно увеличить для предотвращения влияния помех но увеличение времени фильтрования может привести к замедлению реакции на клемме di функциональный код название функции диапазон настройки заводское значение 115
- Глава 6 описание параметров 118
- Глава 6 описание параметров 119
- Достижение установленного времени таймера 1 119
- Глава 6 описание параметров 120
- Достижение установленного расстояния 1 120
- Достижение установленного расстояния 2 120
- P2 3 аналоговый выходной опорный сигнал fm1 00 121
- P2 4 аналоговый выходной опорный сигнал fm2 01 121
- P2 5 выходной опорный сигнал fmp клемма yo fmp используется как fmp т е p2 0 0 неприменимо 121
- Глава 6 описание параметров 121
- Для серии mci 121
- Неприменимо для серии mci 121
- Функциональный код название функции диапазон настройки заводское значение 121
- Функциональными кодами p2 3 и p2 4 соответственно определяются функции аналоговых выходов fm1 и fm2 функциональным кодом p2 5 определяется функция импульсного выхода fmp диапазон значений сигналов аналогового выхода fm1 и fm2 сигнал напряжения 0 10 в или сигнал тока 0 20 ма отклонение между фактическим выходным напряжением и целевым выходным напряжением на клеммах анало г о в о г о выходного сигнала можно отрегулировать при помощи функциональных кодов p8 3 p8 0 диапазон частот выходного импульсного сигнала fmp 0 1 p2 1 максимальная частота выхода fmp p2 1 можно установить в диапазоне 0 1 100 0 кгц взаимосвязь между диапазоном импульсного выходного сигнала или аналогового выходного сигнала и соответствующих функций калибровки показана в следующей таблице 121
- Абсолютный диапазон регистрации рабочей частоты обнаружение рабочей частоты в диапазоне регистрации р2 2 х максимальная частота р0 7 127
- Диапазон регистрации рабочей частоты 127
- Если выходная частота преобразователя частоты превышает установленное значение многофункциональными 127
- Если рабочая частота преобразователя частоты находится в пределах диапазона регистрации рабочей частоты в большую или меньшую сторону относительно установленной частоты многофункциональные выходные клеммы переходят в состояние вкл значение этого функционального кода устанавливается в процентах от верхней опорной частоты алгоритм формирования сигнала многофункциональных выходных клемм представлен на следующем рисунке 127
- Глава 6 описание параметров 151
- Если во время работы необходимо отобразить один из перечисленных выше параметров установите 151
- Если во время работы необходимо отобразить один из перечисленных выше параметров установите соответствующий разряд равным 1 затем переведите значение из двоичной системы в шестнадцатеричную и сохраните в качестве значения кода p5 2 отображение параметра 2 на экране 151
- Отображение параметра 1 на экране 151
- Соответствующий разряд равным 1 затем переведите значение из двоичной системы в шестнадцатеричную и сохраните в качестве значения кода p5 3 151
- Формат определения параметра отображения 151
- Глава 6 описание параметров 167
- Группа p9 параметры мониторинга группа p9 базовые параметры мониторинга группа параметров p9 используется для контроля информации о рабочем состоянии преобразователя частоты пользователи могут установить требуемые параметры которые можно не только быстро отобразить на индикаторе для отладки и обслуживания на месте но и при помощи коммуникационного канала считать в х о с т компьютер 167
- Глава 6 описание параметров 168
- Далее показана структура отображения функционального кода p9 8 m внутреннее промежуточное реле задержки 168
- Индикация состояния клемм входного и выходного сигнала наличие или отсутствие в разряде вертикальной черты указывает на наличие или отсутствие сигнала на входной и выходной клемме если индикатор горит это указывает на то что на соответствующей входной клемме есть входной сигнал а на выходной клемме выходной сигнал далее показана структура отображения функционального кода p9 7 168
- Вперед 169
- Глава 7 общее функционирование и применение 169
- Команда 169
- Обратное 169
- Останов 169
- Вперед 170
- Команда 170
- Обратное 170
- Останов 170
- Глава 7 общее функционирование и применение 172
- Запуск p1 0 после торможения 2 перед запуском двигатель тормозится постоянным током преобразователя частоты величина постоянного тока определяется кодом р1 4 время торможения определяется кодом р1 5 этот режим следует использовать для запуска двигателя если перед запуском двигатель вращается с низкой скоростью в направлении обратном направлению запуска 172
- Запуск с отслеживанием скорости p1 0 1 преобразователь частоты начинает отслеживание скорости согласно режиму контроля скорости заданному кодом р1 1 отследив скорость работы двигателя преобразователь частоты начинает пуск на данной скорости до тех пор пока в процессе разгона или замедления не будет достигнута заданная частота данная функция используется при управлении двигателем который не может полностью остановиться или у которого нет возможности остановиться 172
- В преобразователе частоты предусматривается два режима останова останов замедлением и останов по инерции останов замедлением р1 6 0 после подачи команды останова преобразователем частоты осуществляется снижение выходной частоты на основании выбранного времени замедления если необходимо предотвратить вибрации во время резкого останова или при останове на низкой скорости можно использовать функцию торможения постоянным током при снижении частоты до значения заданного кодом р1 7 после паузы определяемой кодом р1 8 производится торможение постоянным током величина которого определяется кодом р1 9 по истечение времени определяемом кодом р1 0 торможение постоянным током прекращается если необходим резкий останов при высокой скорости применяется торможение с использованием тормозного модуля и тормозного резистора параметры торможения для преобразователей частоты мощностью от 15 квт и ниже определяются настройкой встроенного тормозного модуля определяемой кодом р1 1 и характеристиками тормозно 173
- Время торможения постоянным током 173
- Глава 7 общее функционирование и применение 173
- Останов по инерции 173
- Останов по инерции p1 6 1 останов по инерции p1 6 1 173
- После подачи команды останова преобразователем частоты осуществляется немедленное прекращение подачи выходного напряжения и двигатель останавливается по инерции останов по инерции может быть выбран если нет требований к режиму останова 173
- Режим останова 173
- Снижение скорости по инерции 173
- Глава 7 общее функционирование и применение 175
- P3 0 1 176
- Возможна автоматическая работа преобразователя частоты на 16 ступенях скорости время разгона и замедления и продолжительность работы каждой ступени можно задать независимо см описание функциональных кодов p3 3 p3 0 кроме того необходимое время цикла можно задать кодами p3 0 и p3 1 176
- Встроенный плк 176
- Глава 7 общее функционирование и применение 176
- Итоговая частота 176
- Комбинация сигналов на клеммах макс частота вариант частоты р 4 6 176
- Преобразователь частоты с помощью различных комбинаций сигналов на клеммах многоступенчатой команды может выполнять многоступенчатое переключение скорости максимум до 16 ступеней 176
- Функция регулировки скорости 176
- Частота 0 р3 3 176
- Частота 1 р3 5 176
- Частота 13 р3 9 176
- Частота 14 р3 1 176
- Частота 15 р3 3 176
- Частота 2 р3 7 176
- P3 1 00001 65535 01000 179
- P3 2 00001 65535 01000 179
- Глава 7 общее функционирование и применение 179
- Опорное значение счетчика установленное значение счетчика 179
- Функция счетчика реализуется в преобразователе частоты с формированием двухуровневого выходного сигнала сигнала по достижении опорного значения счетчика и сигнала по достижении установленного значения счетчика для этого необходимо определить соответствующую входную цифровую клемму в качестве входа счетчика функция 28 при высокой частоте импульсов следует использовать клемму di 6 когда фактическое количество подсчитываемых импульсов достигает опорного значения установленного функциональным кодом р3 1 многофункциональные выходные клеммы преобразователя частоты переходят в состояние вкл функция соответствующей многофункциональной выходной клеммы достижение опорного значения счетчика 8 когда фактическое значение счетчика достигает установленного значения определенного функциональным кодом р3 2 многофункциональные выходные клеммы преобразователя частоты переходят в состояние вкл функция соответствующей многофункциональной выходной клеммы достижение указанного значения счетчика 9 в процессе 179
- Функция счетчика функциональный код название функции диапазон настройки заводское значение 179
- Время отсчета таймера 1 истекло а время отсчета таймера 2 не истекло 184
- Глава 7 общее функционирование и применение 184
- Если сигнал клеммы запуска таймера функция клемм 48 49 действителен таймер начинает отсчет если сигнал клеммы запуска таймера недействителен таймер прекращает отсчет и сохраняет текущее значение если фактическое значение таймера 1 достигает значения установленного функциональным кодом p3 4 многофункциональными выходными клеммами преобразователя частоты осуществляется переход в состояние выходного сигнала вкл функция соответствующей многофункциональной выходной клеммы достижение установленного времени таймера 1 42 если фактическое значение таймера 2 достигает значения установленного функциональным кодом p3 5 многофункциональными выходными клеммами преобразователя частоты осуществляется переход в состояние выходного сигнала вкл функция соответствующей многофункциональной выходной клеммы достижение установленного времени таймера 2 43 если фактическое значение таймера 1 достигает значения установленного кодом p3 4 а фактическое значение таймера 2 не достигает значения установленного кодом 184
- Преобразователь частоты снабжен двумя встроенными таймерами запуск прекращение отсчета и сброс которых можно реализовать через входные цифровые клеммы по достижении установленного времени может быть подан сигнал на выходную многофункциональную клемму 184
- Сигнал входной клеммы таймера 184
- Сигнал достижения установленного времени таймера 1 184
- Сигнал достижения установленного времени таймера 2 184
- Сигнал клеммы сброса таймера 184
- Функция внутреннего таймера 184
- Глава 7 общее функционирование и применение 185
- Описание управления модулем вычислений описание управления модулем вычислений функциональный код соответствующее значение функция описание 185
- Преобразователь частоты снабжен четырьмя встроенными операционными модулями которые предназначены для получения данных в виде значений двух функциональных кодов указываются номера кодов без разделительных точек для выполнения простых операций и отправки полученных результатов для их использования в работе результаты выполнения операций можно использовать для управления состоянием многофункциональных выходных клемм и аналоговых выходных сигналов 185
- Функция внутреннего модуля вычислений 185
- Глава 7 общее функционирование и применение 186
- Описание коэффициента установки свойства операции 186
- Соответствующее значение настройки функции описание 186
- Функциональный код 186
- 6 функция вобуляции функциональный код название функции диапазон настройки заводское значение 188
- P3 3 режим опорного сигнала вобуляции 0 относительно частоты опорного сигнала 1 относительно максимальной частоты 0 188
- P3 4 000 100 000 188
- P3 5 диапазон реакции 00 50 00 188
- P3 6 цикл вобуляции 0000 3000 с 0010 188
- P3 7 время возрастания треугольной волны вобуляции 000 100 050 188
- Амплитуда вобуляции 188
- В некоторых случаях вобуляция может повысить качество управления оборудованием например намоточного оборудования ткани или волокна и пр использование функции вобуляции может повысить равномерность и плотность намотки на катушку путем настройки функционального кода p3 3 p3 7 осуществляется установка опорной частоты для организации процесса вобуляции относительно центральной частоты функциональный код p3 3 используется для подтверждения опорного параметра амплитуды функциональный код p3 4 используется для определения размера амплитуды функциональный код p3 5 используется для установки размера изменения частоты вобуляции 188
- В состав преобразователя частоты входит два одинаковых блока расчетов пид управления рабочие параметры в состав преобразователя частоты входит два одинаковых блока расчетов пид управления рабочие параметры можно устанавливать раздельно чтобы реализовать оптимальное использование скорости и точности 188
- Глава 7 общее функционирование и применение 188
- Преобразователь частоты снабжен встроенным пид регулятором в состав которого входит канал опорного сигнала и канал сигнала обратной связи пользователи могут легко реализовать автоматически регулируемый процесс управления и контроля поддержания постоянного напряжения постоянного потока постоянной температуры давления и т п для реализации пид регулирования в замкнутом контуре управления необходимо установить рабочую частоту способ подачи опорного сигнала и определить значение кода р0 4 равным 8 пид управление что приведет к выбору режима автоматического пид управления выходной частотой параметры пид управления задаются кодами группы р4 алгоритм пид управления представлен на следующей схеме 188
- Регулировки переключения между блоками возможны по сигналам на многофункциональных клеммах или по заданным отклонениям 188
- Функция пид управления 188
- Вобуляция без вобуляции 189
- Глава 7 общее функционирование и применение 189
- Если p3 3 0 амплитуда является переменной относительно опорной частоты и меняется вместе с опорной частотой амплитуда опорная частота x амплитуда вобуляции изменение частоты опорная частота x амплитуда вобуляции x диапазон реакции если p3 3 1 амплитуда является постоянной относительно опорной частоты и не меняется амплитуда максимальная частота x амплитуда вобуляции изменение частоты максимальная частота x амплитуда вобуляции x диапазон реакции цикл вобуляции относится к значению времени полного цикла вобуляции время возрастания треугольной волны вобуляции относится к проценту времени возрастания треугольной волны относительно цикла вобуляции p3 6 время возрастания треугольной волны цикл вобуляции x время возрастания треугольной волны вобуляции ед изм секунды время снижения треугольной волны цикл вобуляции x 1 время возрастания треугольной волны вобуляции ед изм секунды описание приведено на рисунке ниже 189
- Команда запуска 189
- Примечание выходная частота вобуляции находится в пределах определяемых верхней и нижней частотой 189
- Глава 7 общее функционирование и применение 193
- Канал обмена данными с хост компьютером 193
- Т к автоматизированное управление используется все шире вариантов применения управления преобразователем частоты при помощи хост компьютера в коммуникационном режиме стало намного больше т о при помощи сети rs485 можно установить соединение с преобразователем частоты преобразователь частоты поддерживает протокол modbus rtu с помощью внешнего подключения платы расширения в соответствии с которым его можно использовать только как ведомое устройство slave а именно он может только обрабатывать и принимать данные отправленные с хост компьютера но не отправлять данные по своей инициативе во время обмена необходимо установить параметры функциональных кодов p4 0 p4 5 эти параметры необходимо установить на основе фактических условий если настройка сделана неправильно соединение не будет установлено или возможен неправильный обмен данными если тайм аут коммуникационного канала p4 4 не равен нулю преобразователь частоты автоматически выключается после истечения тайм аута обрыва связи чтобы избежа 193
- Глава 8 поддержка коммуникационного протокола rs 196
- Глава 8 поддержка коммуникационого протокола rs 485 197
- Описание стандартного формата обмена данными по шине modbus 3 структура строки 197
- Глава 9 обработка отказов 204
- Ослабьте крепление клемм u v и w и отсоедините проводники двигателя 210
- Приложение 1 плановое обслуживание и методы проверки 210
- Приложение 1 плановое обслуживание и методы проверки 211
- Проверьте отсутствие посторонних шумов запахов проверьте отсутствие перегрева или внешних повреждений 211
- Тормозной резистор 211
- 30 75 600 110 132 280 140 213
- 55 150 300 160 185 370 110 213
- 90 220 200 213
- A2 дроссель постоянного тока 213
- A2 радиочастотный фильтр эмс a2 радиочастотный фильтр эмс фильтры радиочастотных шумов используются для ограничения передачи электромагнитных помех излучаемых преобразователем частоты таблица соответствия 3 фазных 3 проводных фильтров радиочастотных шумов 213
- Дроссель постоянного тока можно установить на преобразователи частоты мощностью свыше 11 квт в стандартной конфигурации дроссель постоянного тока встроен на преобразователях частоты мощностью 11 квт 15 квт и выше 200 квт на преобразователях частоты мощностью 18 55 квт установка дросселя возможна опционально на приборы 75 185 квт возможно внешнее подключение дросселя 213
- Индуктивность мгн 213
- Мощность квт ток a индуктивность мгн мощность квт ток a 213
- Приложение 2 указания по выбору дополнительных компонентов 213
- Таблица соответствия дросселей постоянного тока таблица соответствия дросселей постоянного тока 213
- Описание отказа 224
- Устранение отказа 224
- Функцию второго целевого давления можно настроить с помощью сигналов на входах управления 225
- Функция автоматического подключения позволяет автоматически включать резервный следующий насос в случае если главный насос не справляется с нагрузкой 225
- Cm1 b1 d1 b2 d2 b3 d3 b4 d4 xb 226
