Исполнение с двойным тандемным торцевым
уплотнением
[ Поставляется только упаковочными единицами
509
161
720.32
24E
433.01
412.15
902.02
433.02
471
920.02
523
523
400.75
400.75
720.32
24A
550.96
931.95
901.50
411.35
562.25
UG1443128_D01_101/02

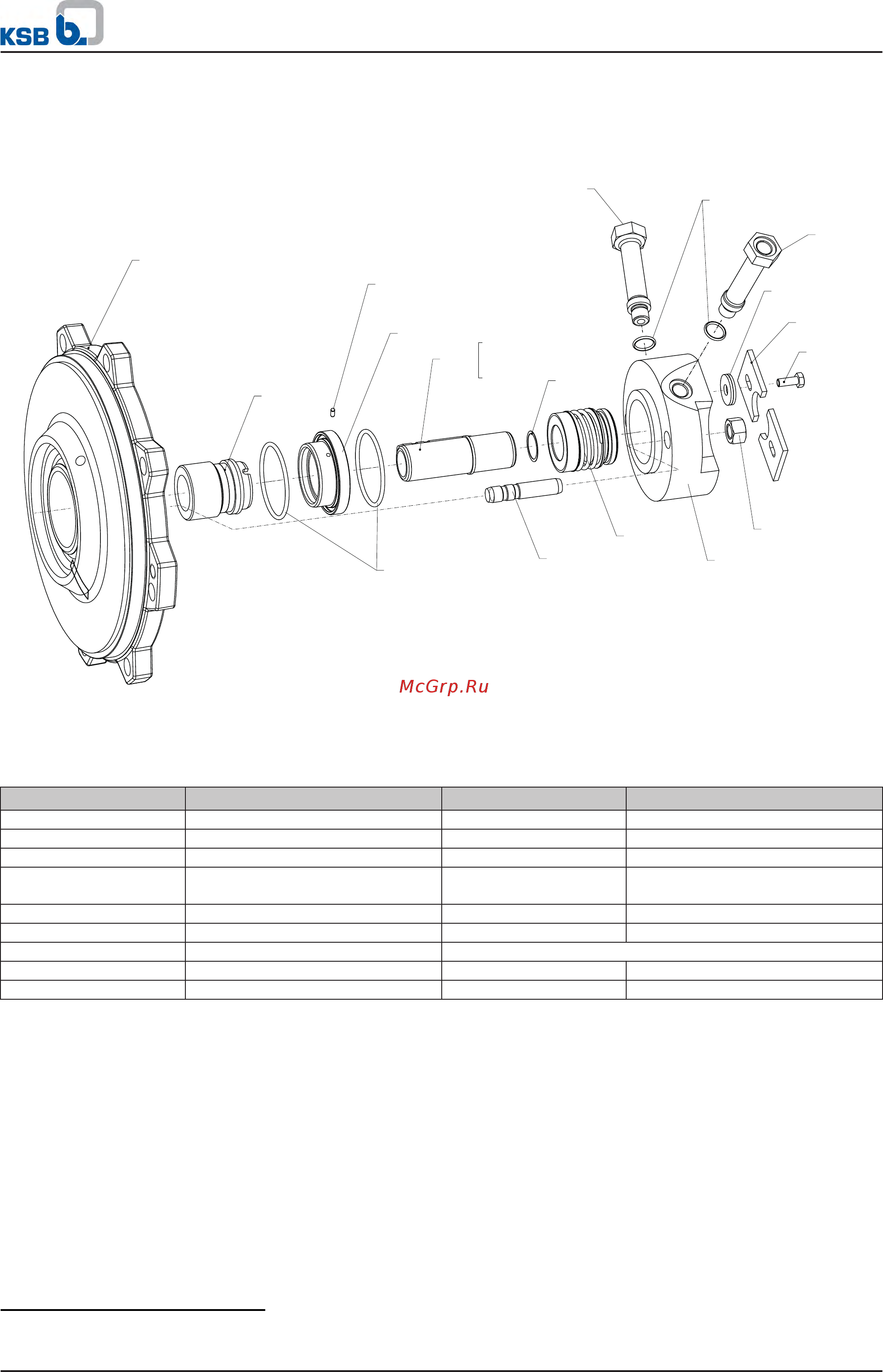

Исполнение с двойным тандемным торцевым уплотнением
Спецификация деталей
60)
Номер детали Наименование детали Номер детали Наименование детали
161 Крышка корпуса 562.25 Цилиндрический штифт
400.75 Уплотнительная прокладка 720.32 Фитинг
411.35 Уплотнительное кольцо 901.50 Винт с шестигранной головкой
412.15 Уплотнительное кольцо круглого
сечения
902.02 Шпилька
433.01/.02 Торцевое уплотнение 920.02 Шестигранная гайка
471 Крышка уплотнения 931.95 Стопорная шайба
509 Прокладочное кольцо Дополнительные присоединения:
523 Втулка вала 24A Выход буферной среды
550.96 Шайба 24E Вход буферной среды
60)
В зав
исимости от типоразмера и материала некоторые детали могут отсутствовать.
Центробежные насосы с уплотнением вала
Моноблочный насос
Etabloc
65
