TOTO TBW01404R [6/11] Диагностика и ремонт

TOTO TBW01404R [6/11] Диагностика и ремонт
9
10
9

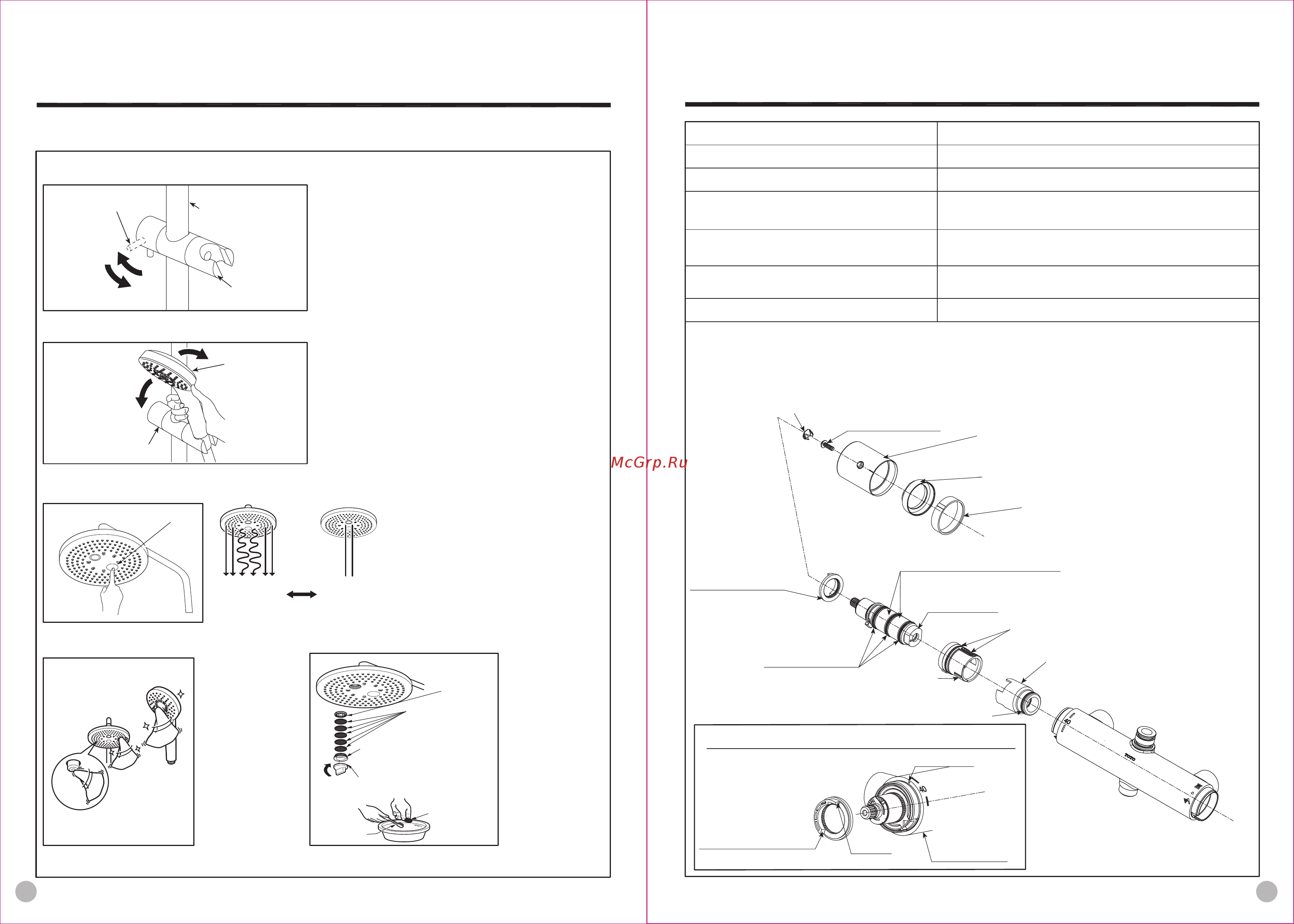

Диагностика и ремонт
Проблема
Низкий расход воды
Рукоятка шатается
Вода непрерывно течет,
протечка воды
5、8、12
1、3、17、18
3、4、6、7、9、10、11、13、14、15、16
В случае возникновения неисправности после установки
необходимо произвести проверку и замену неисправной детали.
Для разборки и ремонта рекомендуем обратиться в сервисный
центр по обслуживанию и ремонту.
12
12
Трубка верхнего душа шатается
19、20、22
Заглушка
1. Винт крепко
затянут?
2. Температура воды
регулируется корректно?
3. Гайка крепко затянута?
Фиксирующее кольцо
5. Грязь в сетчатом
фильтре?
Термостатический
картридж
6. Грязь и повреждения
кольцевого уплотнителя?
4. Грязь и
повреждения
кольцевого
уплотнителя?
Держатель картриджа
7. Грязь и повреждения
кольцевого уплотнителя?
Правило установки ограничительного кольца
Отметка
Корпус
смесителя
Выступ
Ограничительное
кольцо
* Совместить выступ
ограничительного кольца
с отметкой на корпусе
смесителя, и
только потом
установить кольцо.
Втулка подачи воды
Ограничительное
кольцо
17、21、23
Температура воды
только горячая
Температура воды только
холодная
Детали, требующие проверки
Порядок использования
4. Регулировка высоты держателя ручного душа
Разделитель
потока воды
Сетчатый
фильтр
Зубная
щетка
Установите рукоятку в положение
«Разблокировано». Вы можете
перемещать держатель ручного
душа вверх и вниз. После выбора
подходящей высоты просто
поверните рукоятку в положение
«Заблокировано».
5. Регулировка угла наклона ручного душа
6. Использование многофункционального верхнего душа
7. Очистка и обслуживание душевой головки
Рукоятка
Заблокировано
Трубка верхнего
душа
Держатель
ручного
душа
Разблокировано
Ручной
душ
Держатель
ручного душа
Нажмите
Кнопка переключателя
Comfort
Wave
Warm
Spa
Как показано на рисунке слева,
удерживайте ручной душ и
поворачивайте его по часовой стрелке
или против часовой стрелки.
Отрегулируйте правильный угол наклона
и положение ручного душа.
Как показано на рисунке
слева, выполняйте
переключение между
режимами «Comfort Wave»
и «Warm Spa», нажимая
кнопку переключателя.
В случае
неравномерного
выхода воды
при
использовании
верхнего или
ручного душа,
можно
использовать
полотенце,
чтобы аккуратно
протереть
выпускные
отверстия для
воды и удалить загрязнения.
Для демонтажа
выпускного
отверстия
верхнего душа
используйте
специальный
ключ. После
снятия
позаботьтесь о
сохранности
всех деталей.
Для очистки
сетчатых
фильтров
используйте
зубную щетку.
Сетчатый
фильтр (5 штук)
Крышка выпускного
отверстия (с кольцевым
уплотнителем)
Ключ для демонтажа
выпускного отверстия
