TOTO PJYD2200PWEE [11/20] Объяснение обозначений

Объяснение обозначений

Эта операция должна выполняться подрядчиком.

Операция должна быть проверена.

Обозначает последовательность операций.

Сборка основания ванны

B-11

B-8

B-6

B-7

В = 100~120 мм

Не пропускает воду

Плитка

Д = 700~800 мм

Выполняйте операции непосредственно с дренажным отверстием.

Прокладывая кабель питания ванны в месте установки используйте

кабельный трубопровод с внутренним диаметром не меньше 20 мм.

Ножка (4)

Доступный ход: -2 мм/+10 мм

Крепление ванны

(Фиксируется с помощью

прилагаемого анкерного болта)

Сверло ø8,5 мм x глубина 40 мм

В двух местах

Кабель питания

Кабельный трубопровод

Внутренний диаметр больше 20 мм

Отстойник

Пространство для

установки

сливной трубы

Базовая плоскость

Внутренняя стенка

Внутренний диаметр 40 мм

Сливное

отверстие

Базовая

плоскость

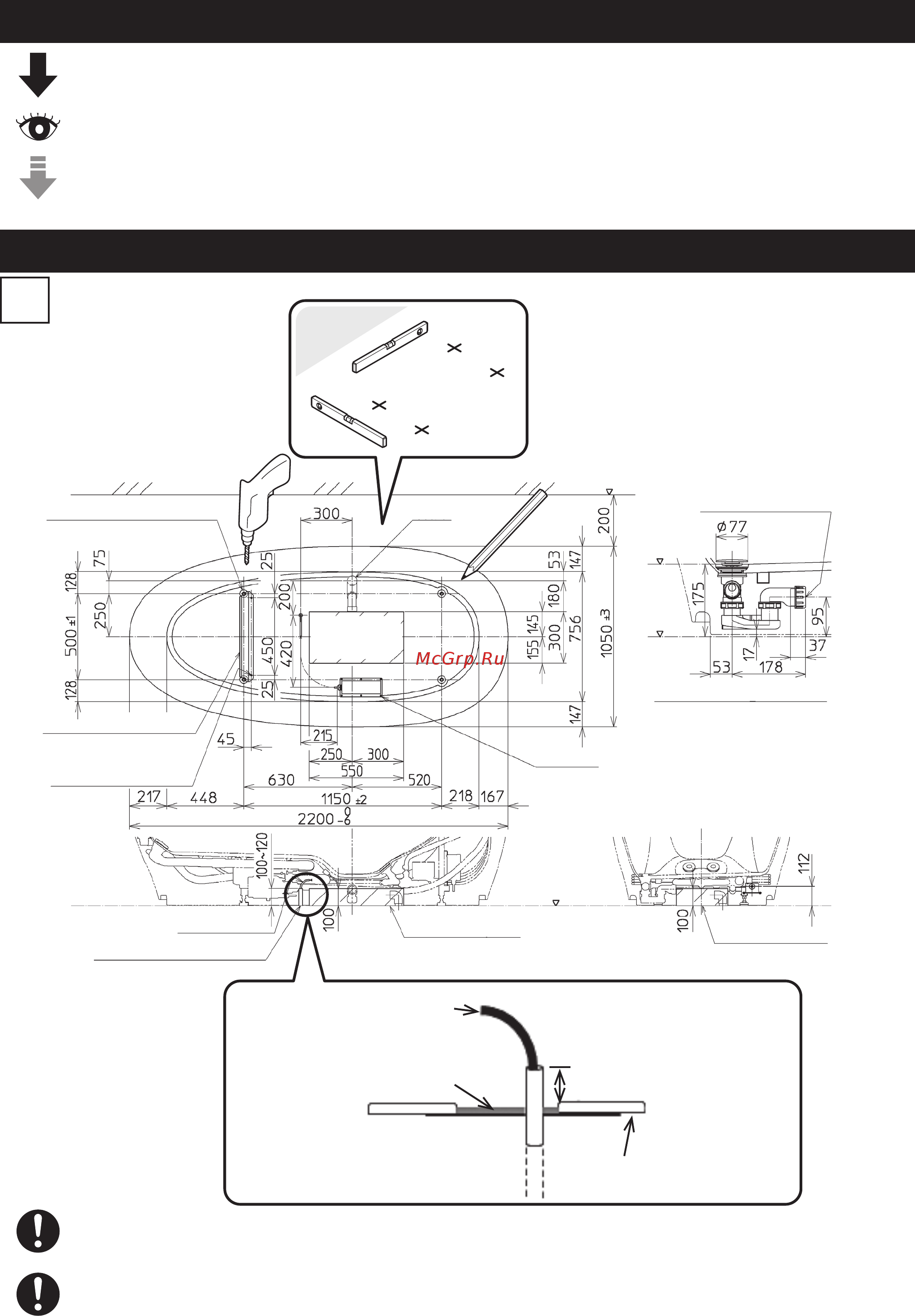

Подробная схема отстойника (S = 1:5)

Пространство для

установки сливной трубы

Больше

Блок питания

Пространство для

установки сливной трубы
