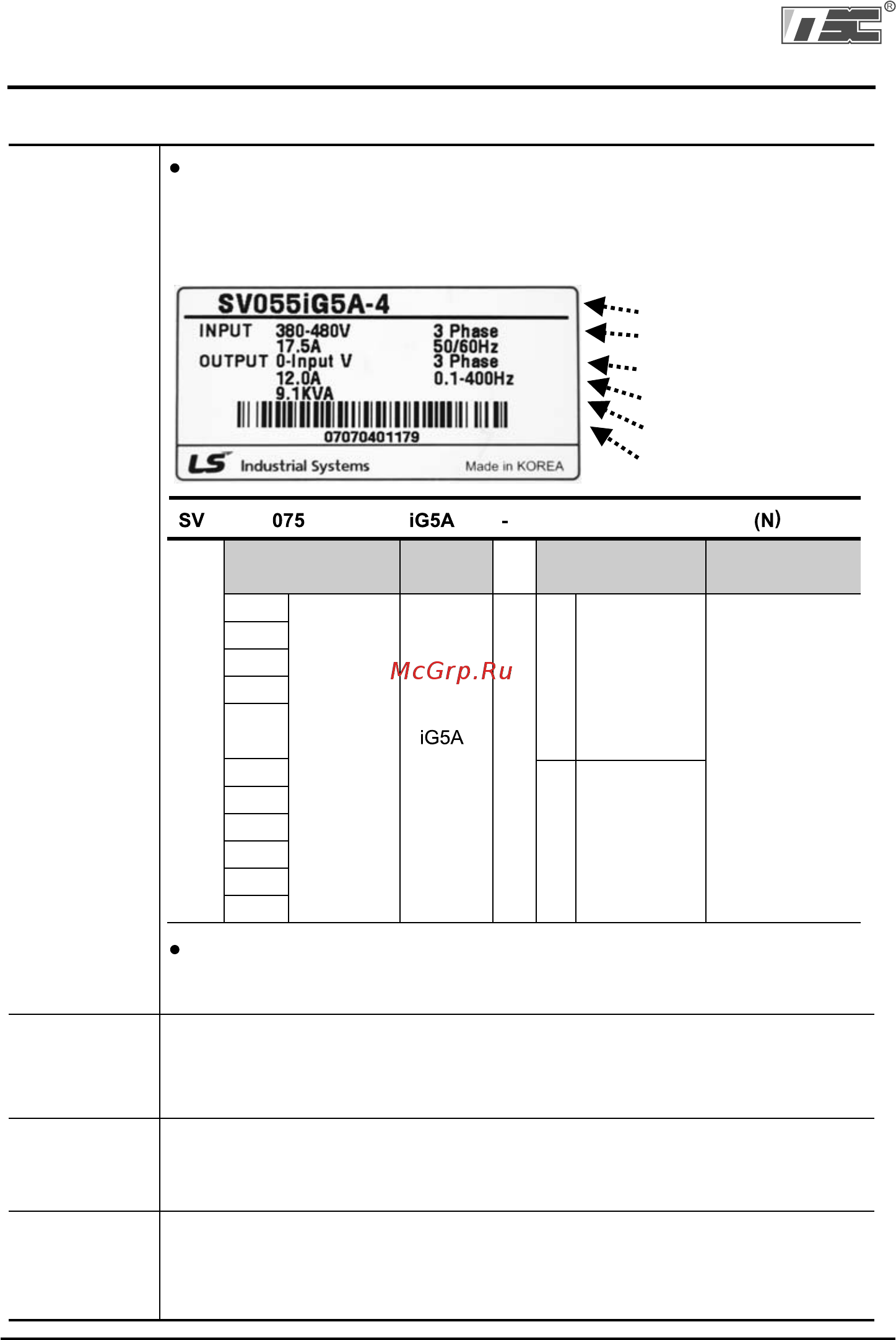

ГЛАВА 1. БАЗОВАЯ ИНФОРМАЦИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
1.1 Важные меры предосторожности
Вскрытие
упаковки
и осмотр
Изучите частотный преобразователь на предмет отсутствия
повреждений после транспортировки. Удостоверьтесь в том, что
данная модель частотного преобразователя подходит для вашего
применения, проверьте тип преобразователя и номинальные
характеристики на паспортной табличке.
Тип преобразователя
Номинальный ток на входе
Номинальная выходная мощность
Номинальный ток на выходе
Мощность (кВА)
Штрихкод и серийный номер
Частотный преобразователь LS
Номинальные
характеристики
0,4 [кВт]
Серия
Напряжение
питания
Пульт
Три фазы
380 – 480 [B]
Отсутствует
Аксессуары
Если вы обнаружили какиелибо отклонения, повреждения и т.д.,
свяжитесь с вашим поставщиком.
Подготовка инструментов и частей зависит от способа использования
частотного преобразователя.
По необходимости подготовьте оборудование и запасные части.
Для долгосрочной и эффективной эксплуатации преобразователя,
устанавливайте его в подходящих для этого местах, соблюдая
правильность установки, оставляя достаточное пространство вокруг.
Подсоедините питание, двигатель и эксплуатационные (управляющие)
сигналы к клеммной колодке. Имейте в виду, что неправильное
подсоединение может повредить частотный преобразователь и
периферийные устройства.
Подготовка
инструментов
и запасных
частей
Установка
Подключение
004
008
015
022
037/
040
055
075
110
150
185
220
0,75 [кВт]
1,5 [кВт]
2,2 [кВт]
3,7/4,0
[кВт]
5,5 [кВт]
7,5 [кВт]
11,0 [кВт]
15,0 [кВт]
18,5 [кВт]
22,0 [кВт]
Одна фаза
200 – 230 [B]
1
4
4
