Глава 7 Основные функции
7-30
частоты остается равным верхней границе диапазона. Как только заданная частота становиться меньше нижней
границы диапазона скачка, она продолжает уменьшаться.

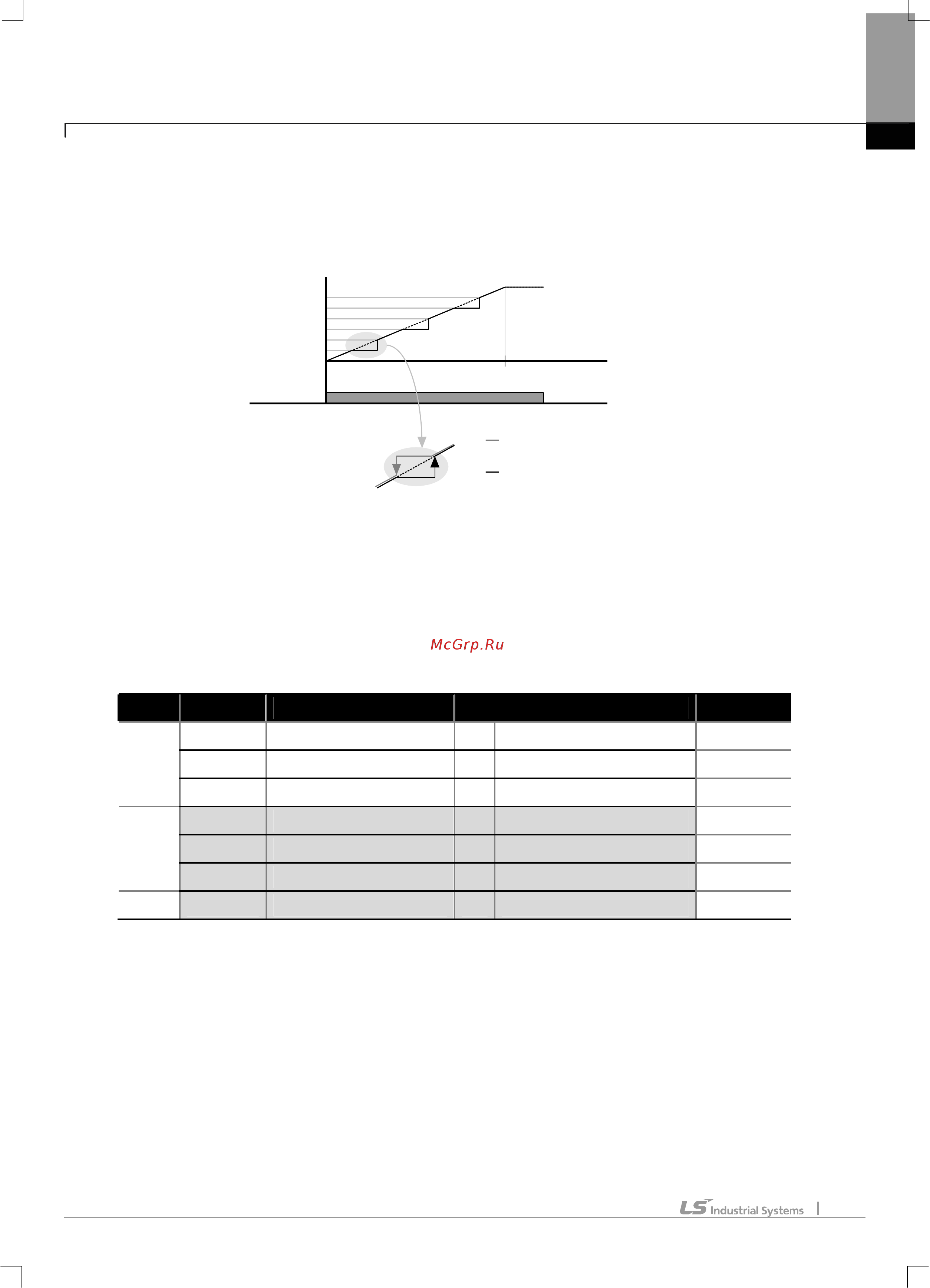

7.1.20 Выбор дополнительного способа управления (By-pass)
Можно установить дополнительный источник задания частоты, пусковых команд и момента, который будет
подключаться по сигналу от дискретного входа. Такая функция может применяться как функция удаленного
управления или для управления преобразователем в процессе ремонта или наладки оборудования.
Группа Код No. Индикация Заданное значение UЕд. изм.
06 Cmd Source 1 Fx/Rx-1 -
07 Freq Ref Src 2 V1 -
DRV
08 Trq Ref Src 0 Keypad-1 -
04 Cmd 2
nd
Src 0 Keypad -
05 Freq 2nd Src 0 KeyPad-1 -
BAS
06 Trq 2
nd
Src 0 Keypd-1 -
IN 65~75 Px Define 15 2nd Source -
Выберете задание параметра для одного из дискретных входов IN-65 ~ IN-75 и задайте на него функцию 2
nd
Source.
BAS-04 Cmd 2nd Src, BAS-05 Freq 2nd Src: Установите дополнительные источники задания частоты и пусковых
команд, которые будут действовать вместо DRV-06 and DRV-07 при активации выбранного дискретного входа.
BAS-06 Trq 2nd Src: Также можно установить источник задания момента, который будет действовать вместо
установленного в параметре DRV-08. Параметры DRV-08 и BAS-06 отображаются в меню, только если выбрано
векторное управление в параметре (DRV-09) и установлена работа по моменту в
параметре
(DRV-10).
Ч
астот
а
A
DV
-
3
3
0
10В
A
DV
-
32
A
DV
-
3
1
A
DV
-
3
0
A
DV
-
2
9
A
DV
-
28
V
1
(
вход напряжения)
2
0мА
I
(
вход тока)
К
оманда Пус
к
У
становка верхней частоты
У
становка нижней частоты
