тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Частотные преобразователи LS Серия iP5A
Диапазон Описание
No Входной сигнал не проверяется.
half of x1
Преобразователь считает, что сигнал
задания потерян, если величина
входного сигнала меньше половины
величины минимального задания
(I/O-02, I/O-07, I/O-13).
below x1
Преобразователь считает, что сигнал
задания потерян, если величина
входного сигнала меньше величины
минимального задания (I/O-02 или
I/O-07, I/O-13).
I/O-18 – Режим работы при потере сигнала
задания скорости.
Следующая таблица демонстрирует выбор в
I/O-18.
Диапазон установки Описание
None
Продолжение работы после потери
сигнала задания.
FreeRun
Преобразователь отключает свои
выходы, останов происходит на
выбеге.
Stop
Останов происходит по
установленной характериститке
разгон/торможение.
При потере аналогового входного сигнала,
преобразователь выдает следующую инфор-
мацию.
Установка Описание
LOV Утеря сигнала аналогового входа V1
LOI Утеря сигнала аналогового входа I
LOA Утеря частоты задания импульса
I/O-19 [Time out] устанавливается время
ожидания, в течении которого преобра-
зователь ожидает восстановления сигнала
задания. После прохождения этого времени
задание считается потерянным.
Потеря сигнала задания может отображаться
в об/мин, когда в режиме DRV-16 [Гц/об/мин]
выбрано ‘rpm’.
Пример: Задание частоты 60 Гц
(1800об/мин) с 1000 импульсного энкодера
I/O-15 [макс. частота имп. входа] =
номинальное значение об/мин/60 сек *
число имп.энкодера
= 1800 [об/мин] / 60[с] * 1000 = 3000 Гц,
Следовательно, установите I/O-15 как 3,0 кГц

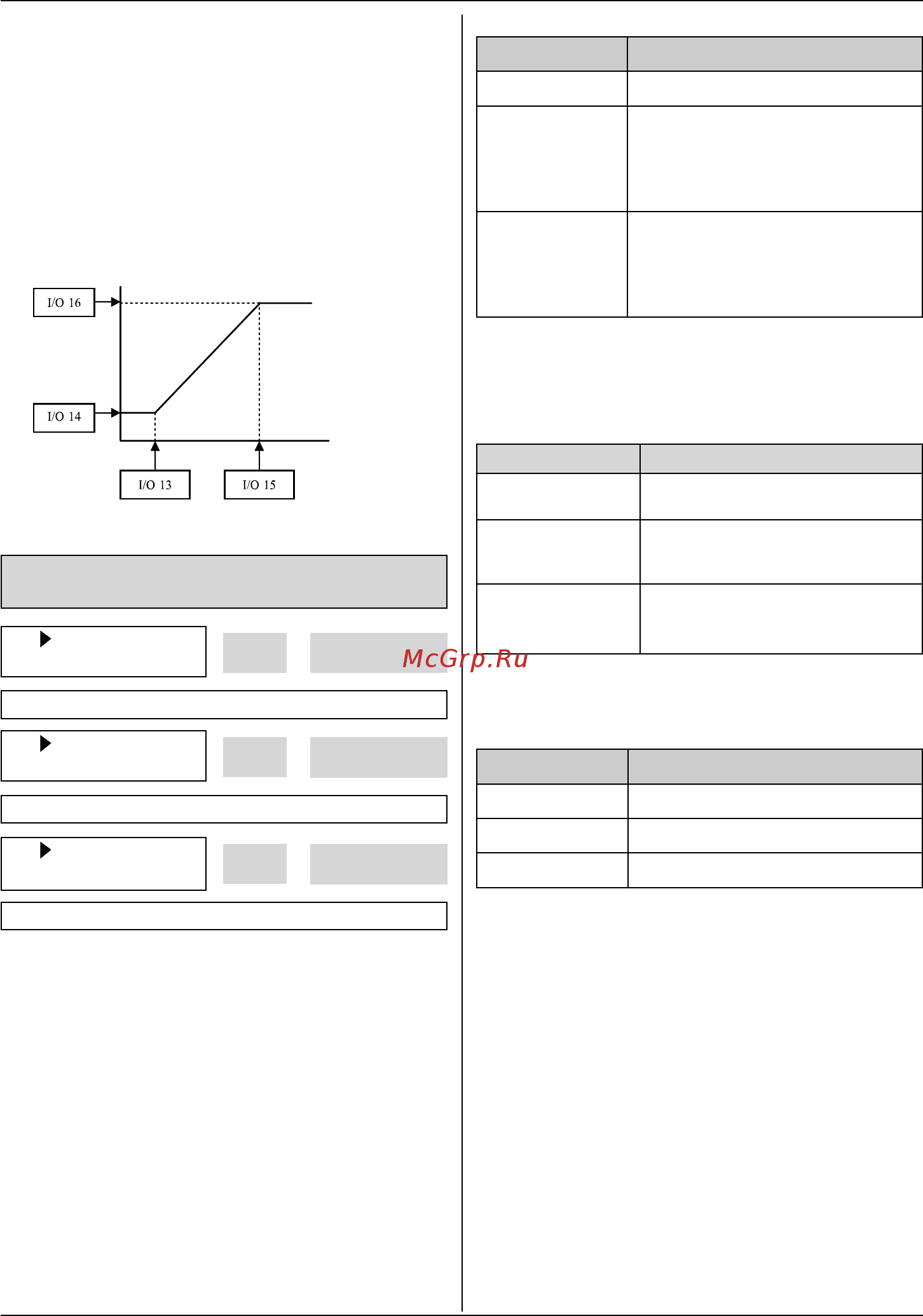

Заданная частота
Импульсный
вход
(0 ÷ 10 кГц)
Мин. импульсная
частота
Макс. импульсная
частота
I/O-17, 18, 19: Определение потери сигнала
задания скорости
I/O Wire broken
17 None
17
Заводская установка: No 0
0
I/O Lost command
18 None
18
Заводская установка: No 0
0
I/O Time out
19 1.0 sec
19
Заводская установка: 1,0 сек 1.0
1.0
Параметр устанавливает условие опреде-
ления потери сигнала задания. Параметр
активен, если в DRV-04 [Источник задания
частоты] установлены значения ‘V1’, ‘V1S’
‘I’, ‘V1+I’ или ‘Pulse’. Однако, для значения
‘V1+I’, главная скорость это – ‘V1’, поэтому
преобразователь не реагирует, когда сигнал ‘I’
не подается. Значения параметра приведены
в таблице.
6-40
