тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Частотные преобразователи LS Серия iP5A
3-2
Защищайте прибор от воздействия влажности и прямого солнечного цвета.
Не устанавливайте частотный преобразователь в местах, где возможно воздействие
водных капель, масляного тумана, пыли и т.д. Устанавливать частотный преобразователь
следует в чистых местах или внутри «полностью герметичной» панели.

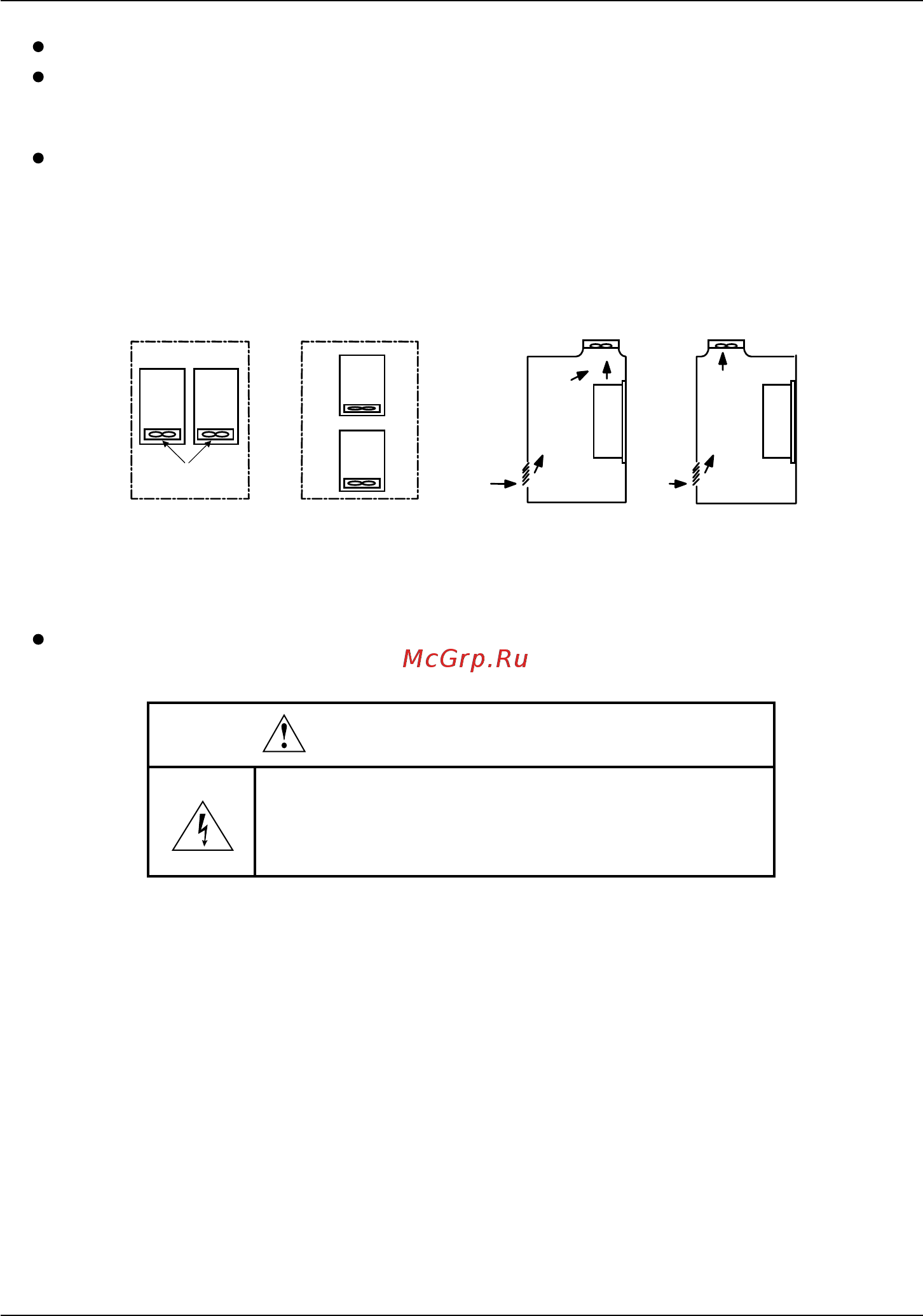

При установке двух или более частотных преобразователей, или если вентилятор
охлаждения установлен на панели, частотные преобразователи и вентилятор должны быть
установлены в надлежащем положении для соблюдения необходимого температурного
режима.
ПРЕДУПРЕЖДЕНИЕ
Риск электрического шока
Для полной разрядки оборудования перед началом
технического обслуживания может потребоваться
несколько размыкающих переключателей
Частотный преобразователь следует надежно крепить при помощи винтов или болтов.
[При установке внутри панели] [При установке вентилятора в панели]
Панель
Преоб-
разо-
ватель
Преоб-
разо-
ватель
Вентилятор
Верно Неверно
Панель
Преоб-
разо-
ватель
Преоб-
разо-
ватель
Вентилятор
Верно Неверно
