тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Обычно, выходной сигнал при ПИД-регулировании становится заданной частотой
преобразователя. В этом случае, режим ПИД контролирует всю систему, а выходной сигнал
становится заданной частотой системы, преобразователь работает в соответствии со временем
разгона/торможения. Время реакции при ПИД-управлении – 10 мс.

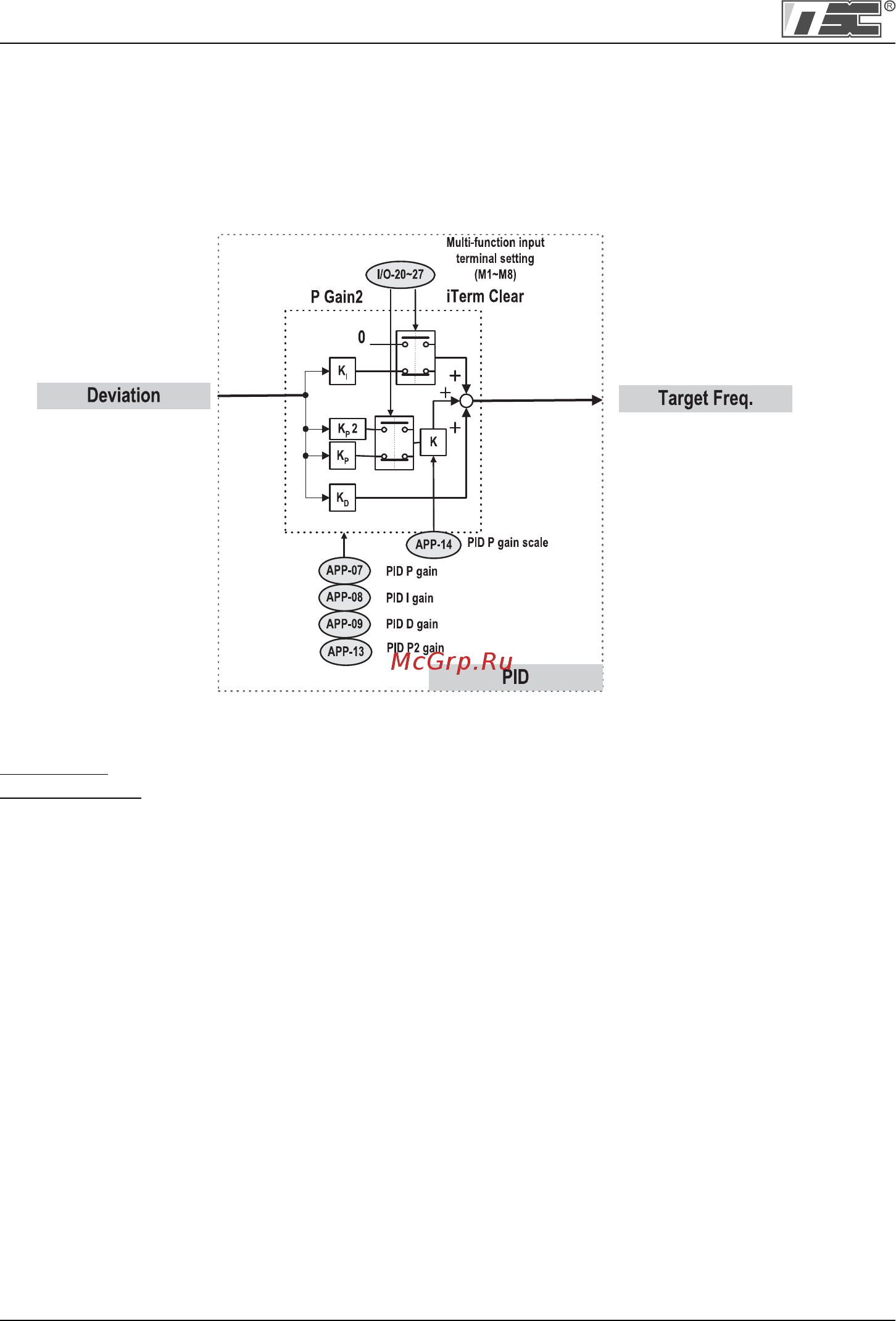

DEVIATION – ОТКЛОНЕНИЕ
TARGET FREQ – ЗАДАННАЯ ЧАСТОТА
MULTI-FUNCTION INPUT TERMINAL SETTING – УСТАНОВКА МНОГОФУНКЦИОНАЛЬНОГО
ВВОДА
ITEM CLEAR – СБРОС В ИСХОДНОЕ СОСТОЯНИЕ
P GAIN 2 – КОЭФФИЦИЕНТ УСИЛЕНИЯ 2
PID P GAIN – КОЭЭФИЦИЕНТ УСИЛЕНИЯ ПИД РЕГУЛЯТОРА
PID I GAIN – ВРЕМЯ ИНТЕГРИРОВАНИЯ ПИД РЕГУЛЯТОРА
PID D GAIN – ВРЕМЯ ДИФФЕРЕНЦИРОВАНИЯ ПИД РЕГУЛЯТОРА
PID P 2 GAIN – КОЭФФИЦИЕНТ УСИЛЕНИЯ ПИД РЕГУЛЯТОРА 2
PID P GAIN SCALE – МАСШТАБ КОЭФФИЦИЕНТА УСИЛЕНИЯ
6-59
Глава 6. Описание парамеров [APP]
