тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Частотные преобразователи LS Серия iP5A
2) Источник команд Пуск/Стоп
1) Группа параметров
5) Код параметра
3) Тип задатчика частоты
6) Состояние преобразователя
7) Выходная частота во время работы,
заданная частота во время остановки
4) Выходной ток
4-2
Детальное описание

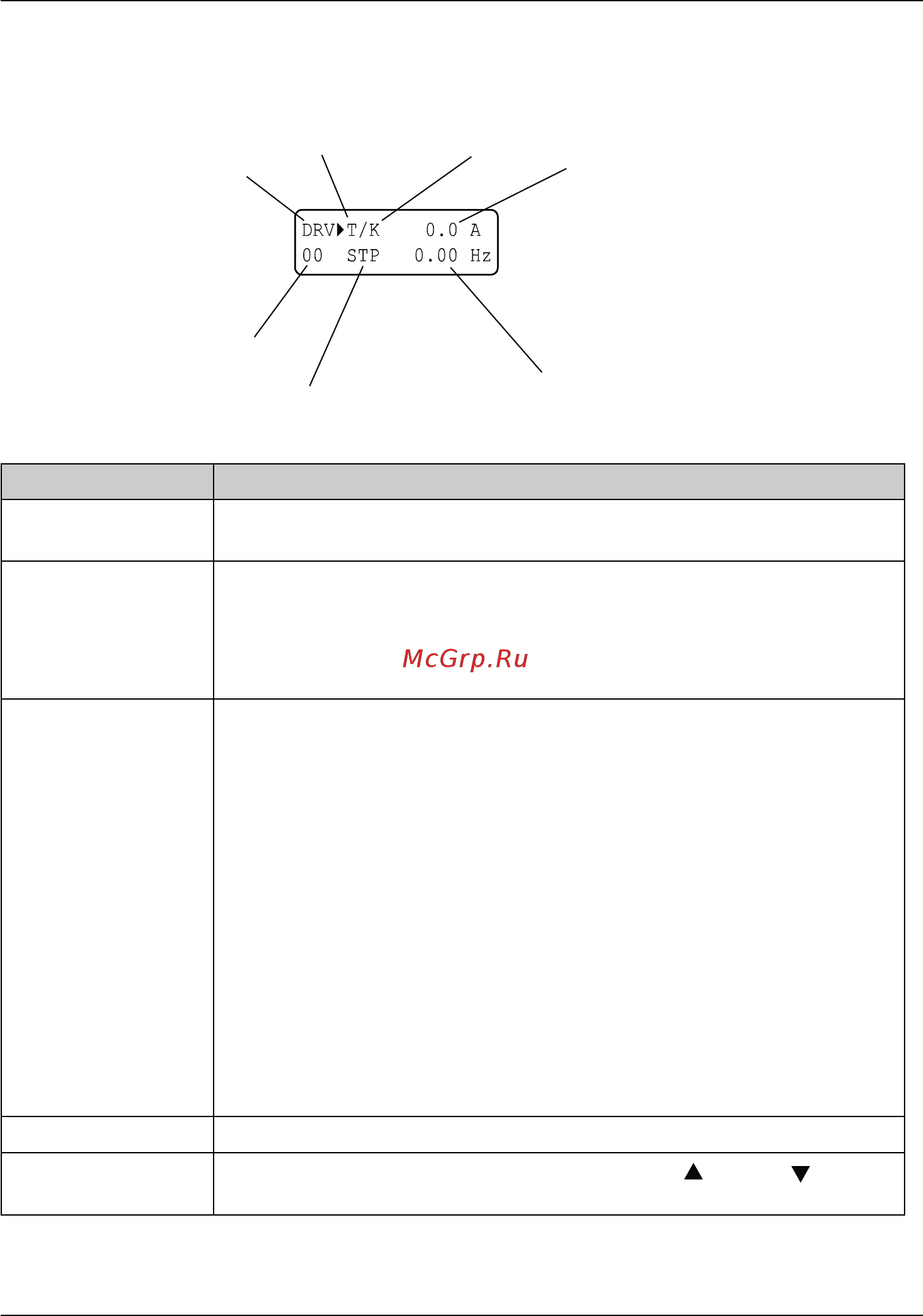

1) Пульт с ЖК дисплеем
Индикация Описание
1) Группа
параметров
Отображает группу параметров. Имеются группы DRV, FU1, FU2, I/O,
EXT, COM, APP.
2) Команды Пуск/
Стоп
Индикация источника стартовых команд
K: Пуск/остановка при помощи клавиш FWD, REV на пульте
T: Пуск/остановка при помощи входов клемм управления FX, RX
R: Пуск/остановка при помощи RS485
O: Пуск/остановка при помощи дополнительной платы
3) Источник
задания частоты
Отображает источник задания частоты
K: Установка частоты при помощи пульта
V: Установка частоты при помощи клемм V1 (0 ÷ 12В или -12 ÷ 12В)
или V1 + I
I: Установка частоты при помощи клеммы I (4 ÷ 20мА)
P: Установка частоты при помощи импульсного входа
R: Установка частоты при помощи RS485
U: при выбранном режиме вверх/вниз (UP/DOWN) входная клемма в
положении UP(вверх)
D: при выбранном режиме вверх/вниз (UP/DOWN) входная клемма в
положении Down (вниз)
S: сигнал стоп при выбранном режиме Up/Down
O: Установка частоты при помощи опциональной платы
X: Установка частоты при помощи дополнительной платы
J: Входная клемма Jog
1 ÷ 15: Работа на скоростях (за исключением Jog)
4) Выходной ток Отображает выходной ток во время работы.
5) Код параметра
Отображает код группы. Используйте клавиши
(Вверх), (Вниз)
для навигации от 0 до 99.
