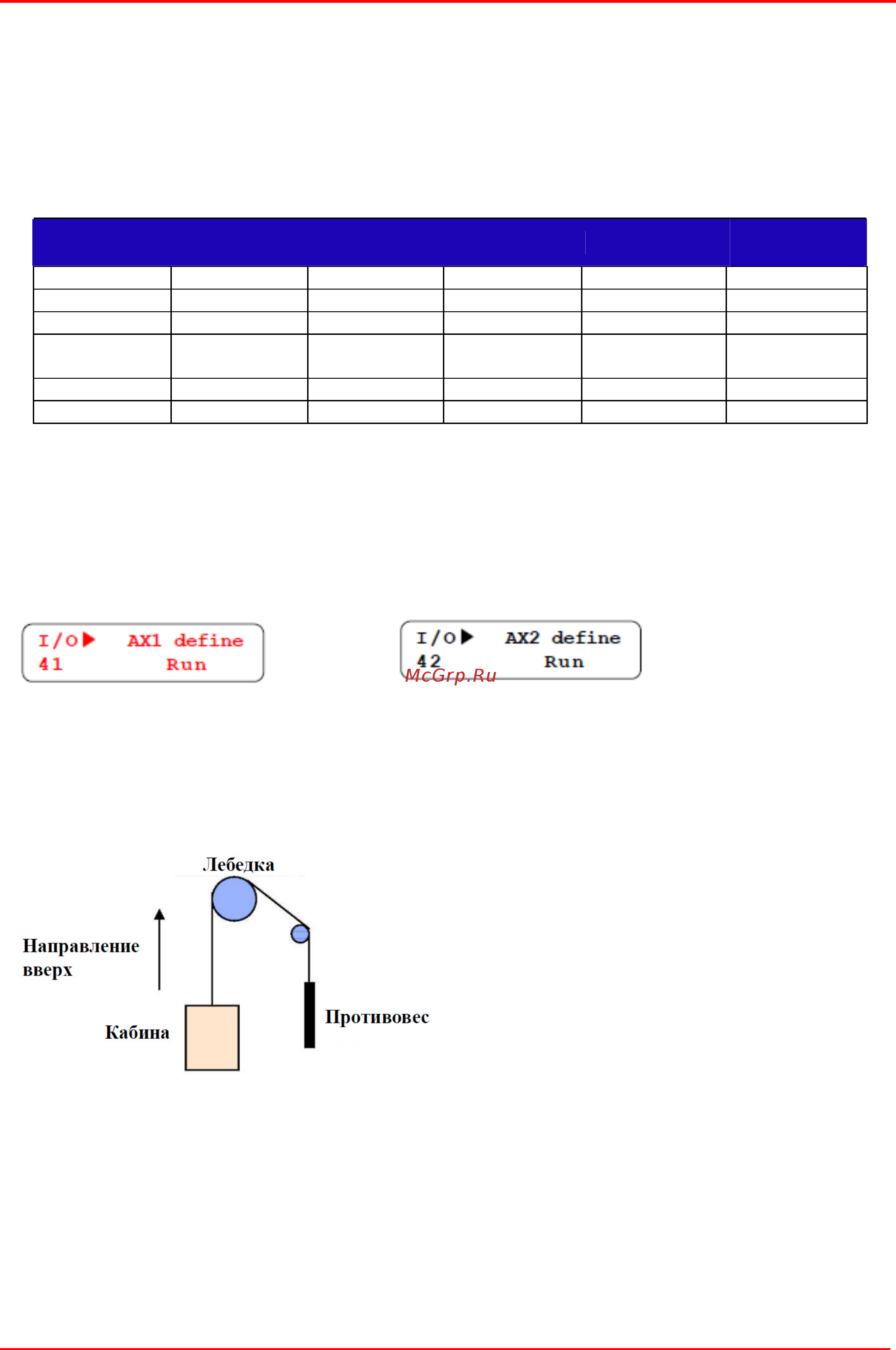

Настройка параметров для работы клеммы управления пример ручное управление 15 м мин перед началом эксплуатации на низкой скорости в ручном режиме проверьте настройки приведенные в следующей таблице и вход многофункциональных входных клемм в dis grp см п 6 15

Определение направления up вверх направление up означает движение кабины вверх кроме того на дисплее пульта отображается сообщение up вверх при включении входной клеммы fx 15

По окончании определения клемм режимы работы определяются в соответствии с состоянием входа p1 p4 как показано ниже если два режима входа назначаются одновременно последний игнорируется если вводится режим fhm при выполнении ручного режима он заменяется режимом fhm однако если определение клемм выполнено но не назначен сигнал или наоборот на дисплее отобразится n a и будет мигать красный светодиод stop reset стоп сброс операция будет прекращена 15

Проверка энкодера в ручном режиме 15

Управление лифтами 15

Эти сигналы относящиеся к рабочим режимам назначенные клеммами p1 p4 терминалы должны быть установлены до команды вверх вниз и сняты после выполнения команды вверх вниз если режим скоростной fhm отключается при включенной команде режима кабина лифта может внезапно остановиться или измерение высоты этажа может быть выполнено некорректно если один из ax1 ax2 установлен в положение run он может быть использован в качестве сигнала вкл выкл торможения машины 15

Управление лифтами 16

Управление лифтами 17

Управление лифтами 18

Функция fhm измерение высоты этажа 18

Управление лифтами 19

Управление лифтами 20

Управление лифтами 21

Автоматический скоростной режим 22

Управление лифтами 22

Управление лифтами 23

Важно поддерживать сигнал скоростного режима и сигнал перемещения на ближайший цокольный этаж до завершения режима для перемещения на ближайший этаж в режиме автоматического выбора скорости необходимо подать сигнал перемещения на ближайший этаж через многофункциональную клемму преобразователя и подать сигнал на движение up вверх или down вниз преобразователь перемещает кабину на ближайший этаж и при первом обнаружении сигнала индуктора up down вверх вниз движение кабины замедляется до остановки на нулевой скорости по истечении установленного времени e l_55 затем отключите команду пуск для завершения операции перемещения на ближайший этаж для сброса информации о положении и этаже кабину следует переместить на цокольный этаж для этого отключите сигнал перемещения на ближайший этаж в скоростном режиме включите сигнал перемещения на цокольный этаж и подайте команду down вниз затем преобразователь обеспечит перемещение кабины вниз и когда индукционная катушка определит верхний нижний индукт 24
