Управление лифтами
СПб, тел.: (812) 326-31-00; Новосибирск, тел.: (383) 305-50-91, www.pes-rus.ru
-37-
После входа этого сигнала, преобразователь подготавливается к торможению и начинает торможение
в точке, где расстояние до заданного этажа соответствует начальному расстоянию торможения и
выполняет выравнивание для остановки на заданном этаже с графиком скорости исходя из
расстояния до заданного этажа.

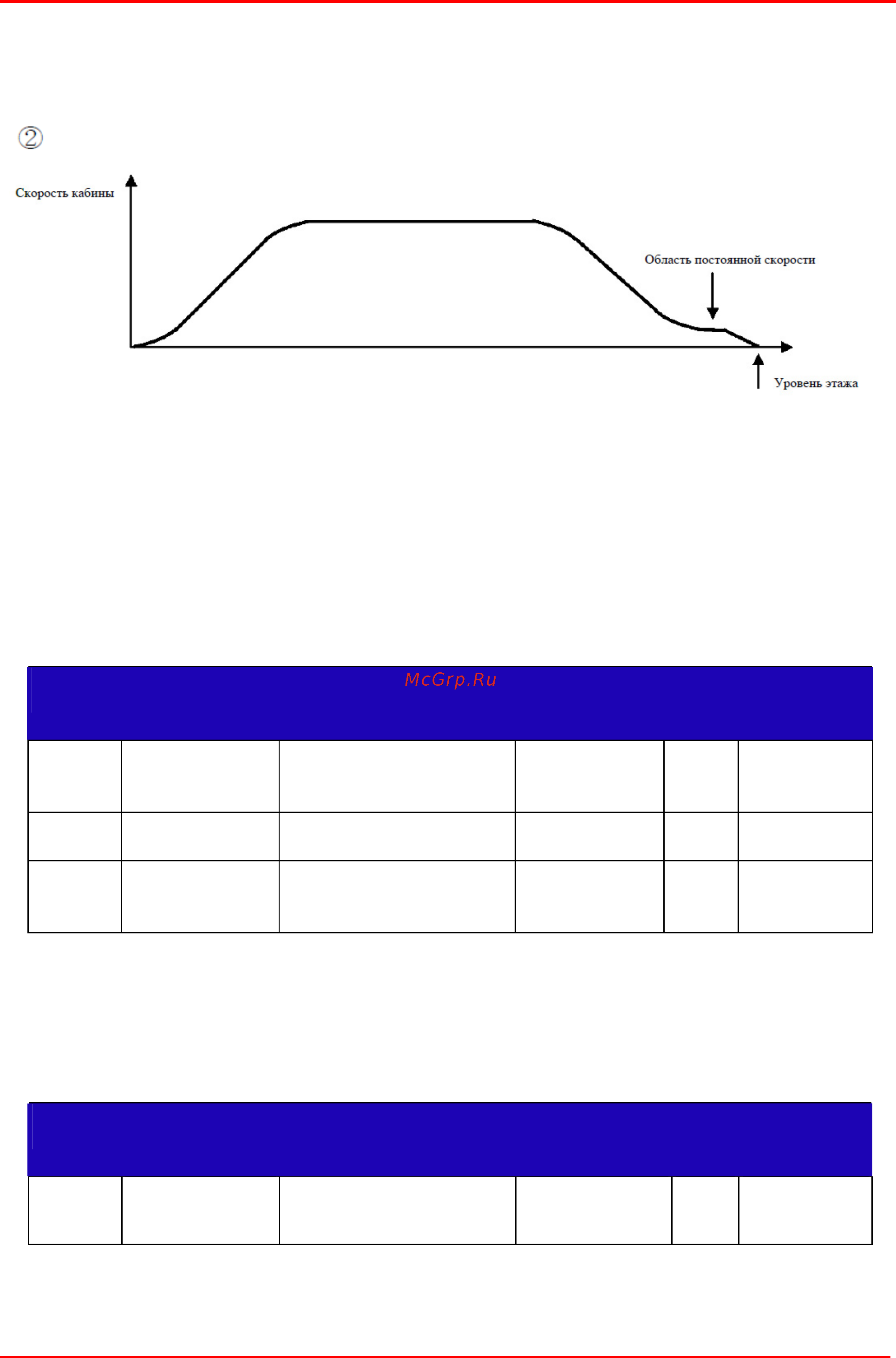

График скорости по «DecelReq-Т/В»
Данный режим похож на «DecelReq-D/B» за исключением того, что имеется возможность установки
участка малой скорости для выравнивания в соответствии с временем установки.
3) E/L-02 (Общее количество этажей)
4) E/L-03 (Номинальная скорость кабины)
5) E/L-04 (Обороты двигателя при номинальной скорости кабины)
Устанавливает количество этажей для остановки кабины лифта, номинальную скорость кабины и
обороты
двигателя. Введите в E/L_02 общее количество этажей, включая подземные этажи. Введите
в E/L_03 номинальную скорость лифта и в E/L_04 обороты двигателя, соответствующие
номинальной скорости.
Код Отображение
на дисплее
Значение параметра Диапазон
установки
Едини
ца
Заводские
установки
E/L_02 Floor Number
Общее количество
остановок кабины лифта
на этажах
1 ~ 32 этаж 32
E/L_03 Car Speed
Номинальная скорость
кабины
30 ~ 420 м/мин 240
E/L_04 Motor Speed
Обороты двигателя при
номинальной скорости
кабины
20,0 ~ 3600,0 об/мин 1500,0
6) E/L-05
iV5 запрограммирован на выполнение движения вверх при входе сигнала FX. Но если кабина
выполняет движение вниз, когда включен Fx, установите этот код на FX-CW для изменения
направления движения кабины.
Код Отображение
на дисплее
Значение параметра Диапазон
установки
Едини
ца
Заводские
установки
E/L_05 UP Direction
Выбор направления
вращения двигателя
FX-CCW
FX-CW
- FX-CCW
