РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 123 -
6.11 Параметры основных функций
PA.00
Рабочий порог нулевой частоты
Заводская настройка 0.00Гц
Диапазон 0.00—50.00Гц
PA.01
Обратный перепад нулевой
частоты
Заводская настройка 0.00Гц
Диапазон 0.00—50.00Гц
Данные параметры используются при задании опорной частоты
преобразователя посредством внешнего аналогового сигнала:

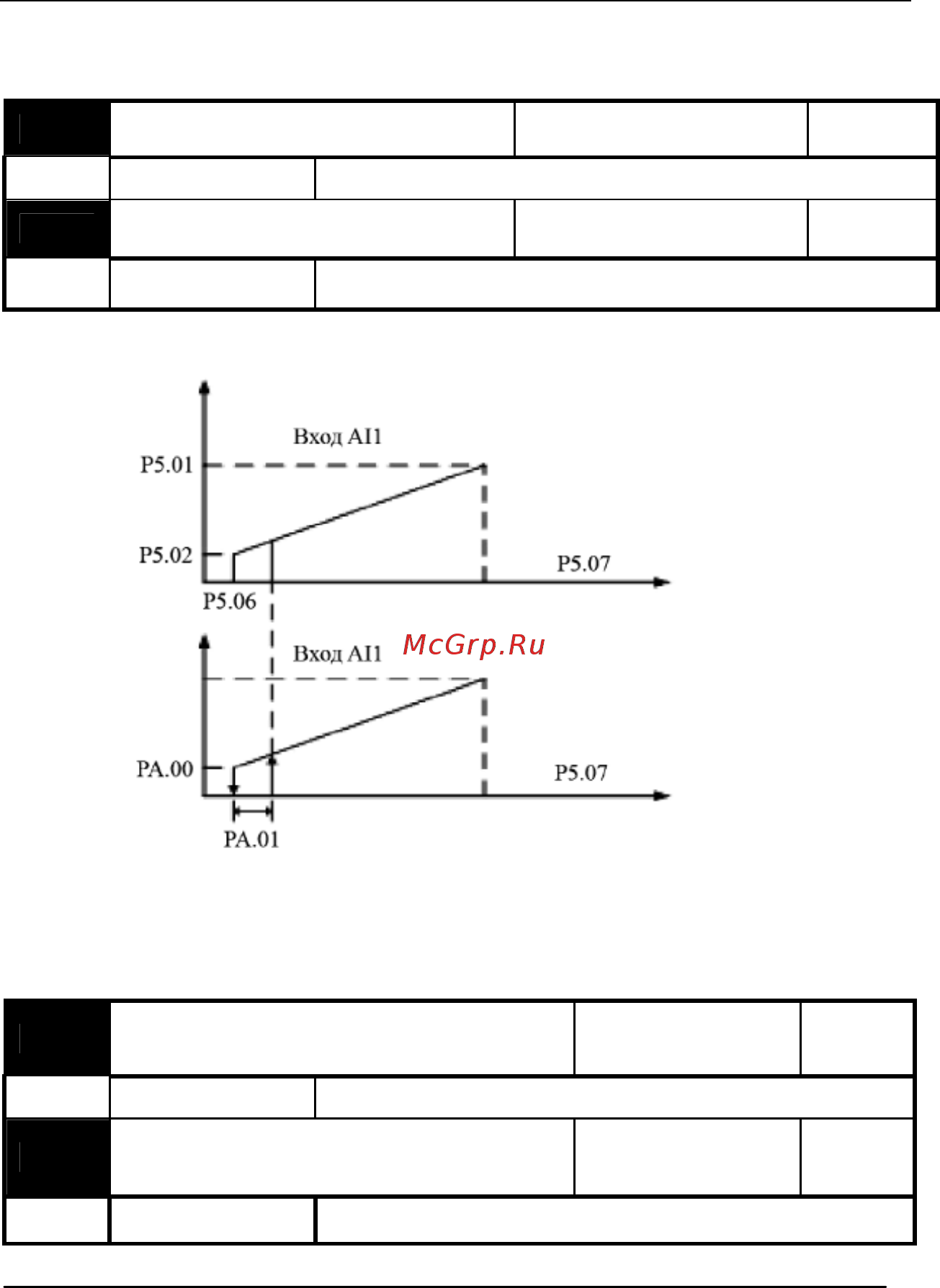

Рисунок 6-33: запаздывание фаз при работе на нулевой састоте
Используя параметры РА.00 и РА.01, можно установить «спящий» режим
работы преобразователя.
PA.02
Напряжение срабатывания
тормозного прерывателя
Заводская
настройка
740В
Диапазон 600—750В
PA.03
Нагрузочный коэффициент
тормозного резистора
Заводская
настройка
50%
Диапазон 10—100%
