РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 86 -
P2.41
Полоса пропускания 3
Заводская настройка 0.00Гц
Диапазон 0.0—10.0Гц
Запрещенные частоты Р2.36, Р2.38 и Р2.40 осуществляют запрет работы
преобразователя на определенных ими значениях в диапазоне изменения
выходной частоты. При этом электродвигатель работает без вибраций,
возникающих из-за влияния исполнительного механизма. Установка
запрещенных частот используется для вывода электродвигателя за
пределы потенциально опасных, с точки зрения возникновения эффекта
резонанса, частотных зон.
Полоса пропускания для каждой из запрещенных частот представляет
собой 2 ширины диапазона перескока соответствующей запрещенной
частоты (см. рисунок ниже), симметрично от нее вверх и вниз. Значения
функциональных параметров Р2.37, Р2.39 и Р2.41 определяют полосу
пропускания, а не ширину диапазона перескока.

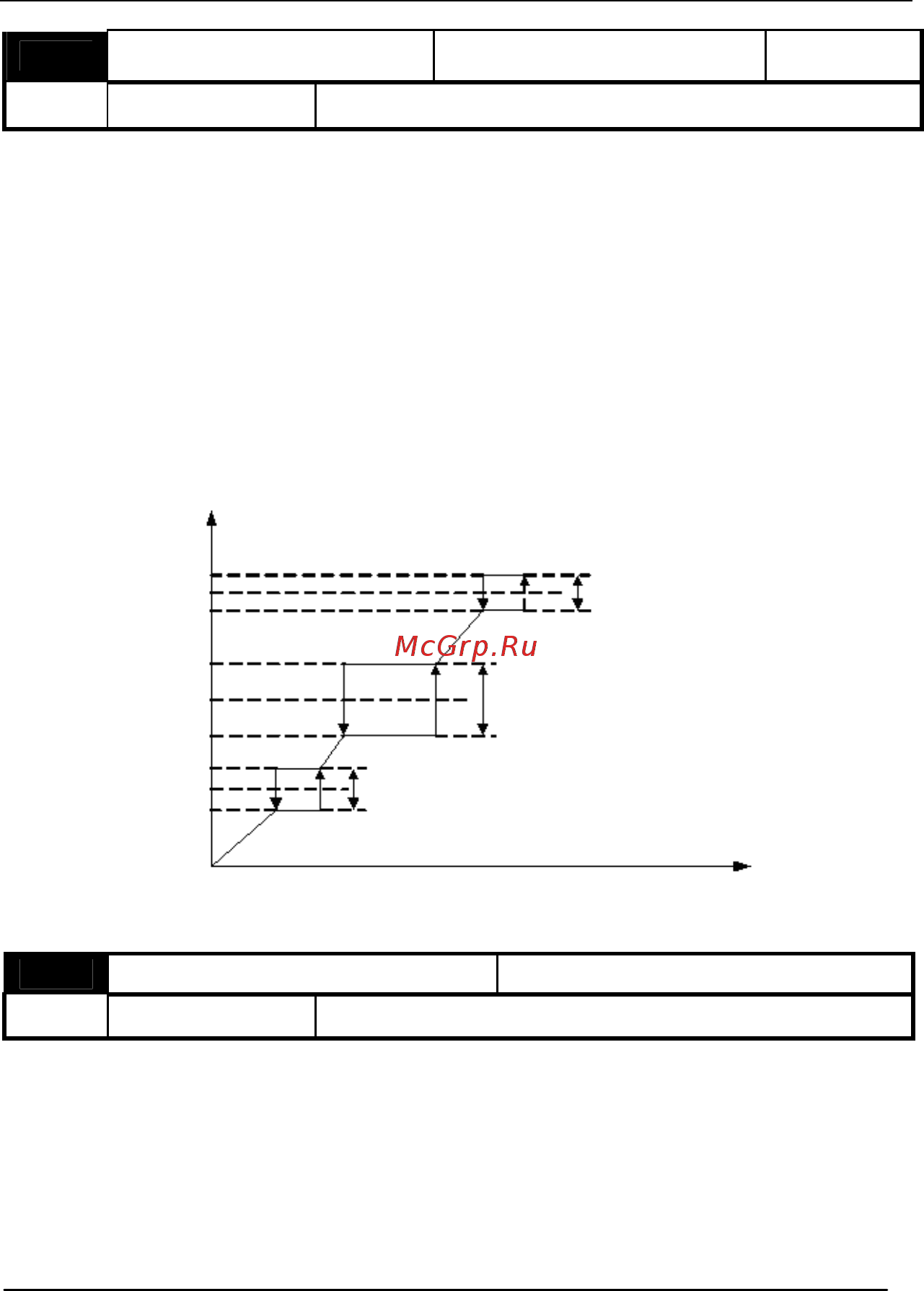

Рисунок 6-10: Функция пропуска частот
P2.42
Несущая частота Определяется моделью
Диапазон 1.0—12.0КГц
Данный функциональный параметр преимущественно используется для
снижения уровня шумовых наводок и помех, обусловленных гармониками
высших порядков, токов утечки и т.д. во время работы преобразователя.
Значение несущей частоты можно установить в диапазоне от 1.0 до 12.00
кГц.
Запрещенная
частота 3
Запрещенная
частота 2
Запрещенная
частота 1
Полоса
пропускания 3
Полоса
пропускания 2
Полоса
пропускания 1
Заданная
частота
Выходная частота
