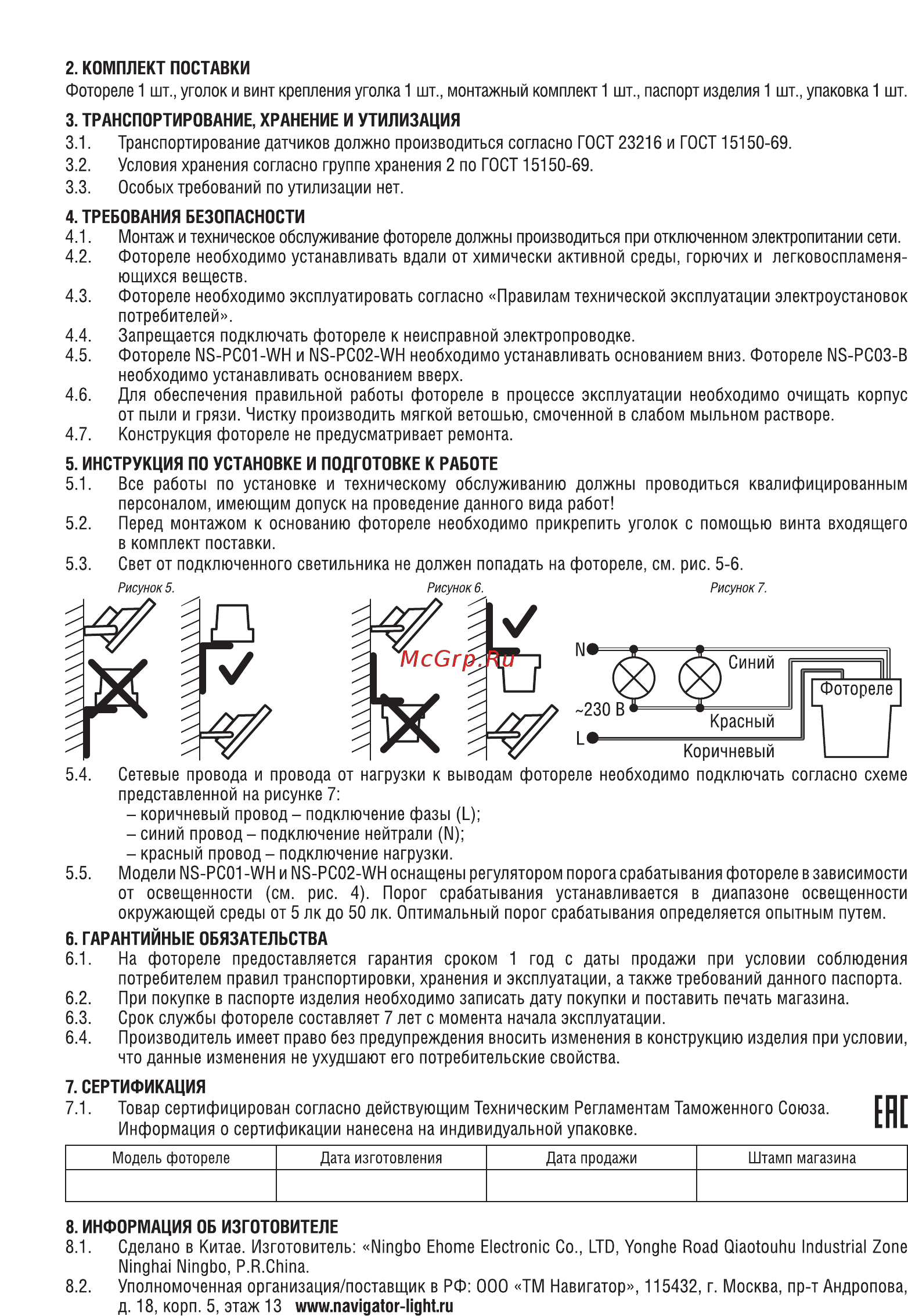

2 КОМПЛЕКТ ПОСТАВКИ Фотореле 1 шт уголок и винт крепления уголка 1 шт монтажный комплект 1 шт паспорт изделия 1 шт упаковка 1 шт 3 ТРАНСПОРТИРОВАНИЕ ХРАНЕНИЕ И УТИЛИЗАЦИЯ 3 1 Транспортирование датчиков должно производиться согласно ГОСТ 23216 и ГОСТ 15150 69 3 2 Условия хранения согласно группе хранения 2 по ГОСТ 15150 69 3 3 Особых требований по утилизации нет 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ 4 1 Монтаж и техническое обслуживание фотореле должны производиться при отключенном электропитании сети 4 2 Фотореле необходимо устанавливать вдали от химически активной среды горючих и легковоспламеня ющихся веществ 4 3 Фотореле необходимо эксплуатировать согласно Правилам технической эксплуатации электроустановок потребителей 4 4 Запрещается подключать фотореле к неисправной электропроводке 4 5 Фотореле М5 РС01 WH и NS PC02 WH необходимо устанавливать основанием вниз Фотореле И5 РСОЗ В необходимо устанавливать основанием вверх 4 6 Для обеспечения правильной работы фотореле в процессе эксплуатации необходимо очищать корпус от пыли и грязи Чистку производить мягкой ветошью смоченной в слабом мыльном растворе 4 7 Конструкция фотореле не предусматривает ремонта 5 ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ПОДГОТОВКЕ К РАБОТЕ 5 1 Все работы по установке и техническому обслуживанию должны проводиться квалифицированным персоналом имеющим допуск на проведение данного вида работ 5 2 Перед монтажом к основанию фотореле необходимо прикрепить уголок с помощью винта входящего в комплект поставки 5 3 Свет от подключенного светильника не должен попадать на фотореле см рис 5 6 Рисунок 5 Рисунок 6 Рисунок 7 5 4 Сетевые провода и провода от нагрузки к выводам фотореле необходимо подключать согласно схеме представленной на рисунке 7 коричневый провод подключение фазы I синий провод подключение нейтрали М красный провод подключение нагрузки 5 5 Модели NS PC01 WH и NS PC02 WH оснащены регулятором порога срабатывания фотореле в зависимости от освещенности см рис 4 Порог срабатывания устанавливается в диапазоне освещенности окружающей среды от 5 лк до 50 лк Оптимальный порог срабатывания определяется опытным путем 6 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 6 1 На фотореле предоставляется гарантия сроком 1 год с даты продажи при условии соблюдения потребителем правил транспортировки хранения и эксплуатации а также требований данного паспорта 6 2 При покупке в паспорте изделия необходимо записать дату покупки и поставить печать магазина 6 3 Срок службы фотореле составляет 7 лет с момента начала эксплуатации 6 4 Производитель имеет право без предупреждения вносить изменения в конструкцию изделия при условии что данные изменения не ухудшают его потребительские свойства 7 СЕРТИФИКАЦИЯ 7 1 Товар сертифицирован согласно действующим Техническим Регламентам Таможенного Союза Информация о сертификации нанесена на индивидуальной упаковке Модель фотореле Дата изготовления Дата продажи Штамп магазина 8 ИНФОРМАЦИЯ ОБ ИЗГОТОВИТЕЛЕ 8 1 Сделано в Китае Изготовитель Ningbo Ehome Electronic Со LTD Yonghe Road Qiaotouhu Industrial Zone Ninghai Ningbo P R China 8 2 Уполномоченная организация поставщик в РФ ООО ТМ Навигатор 115432 г Москва пр т Андропова д 18 корп 5 этаж 13 www navigator light ru
