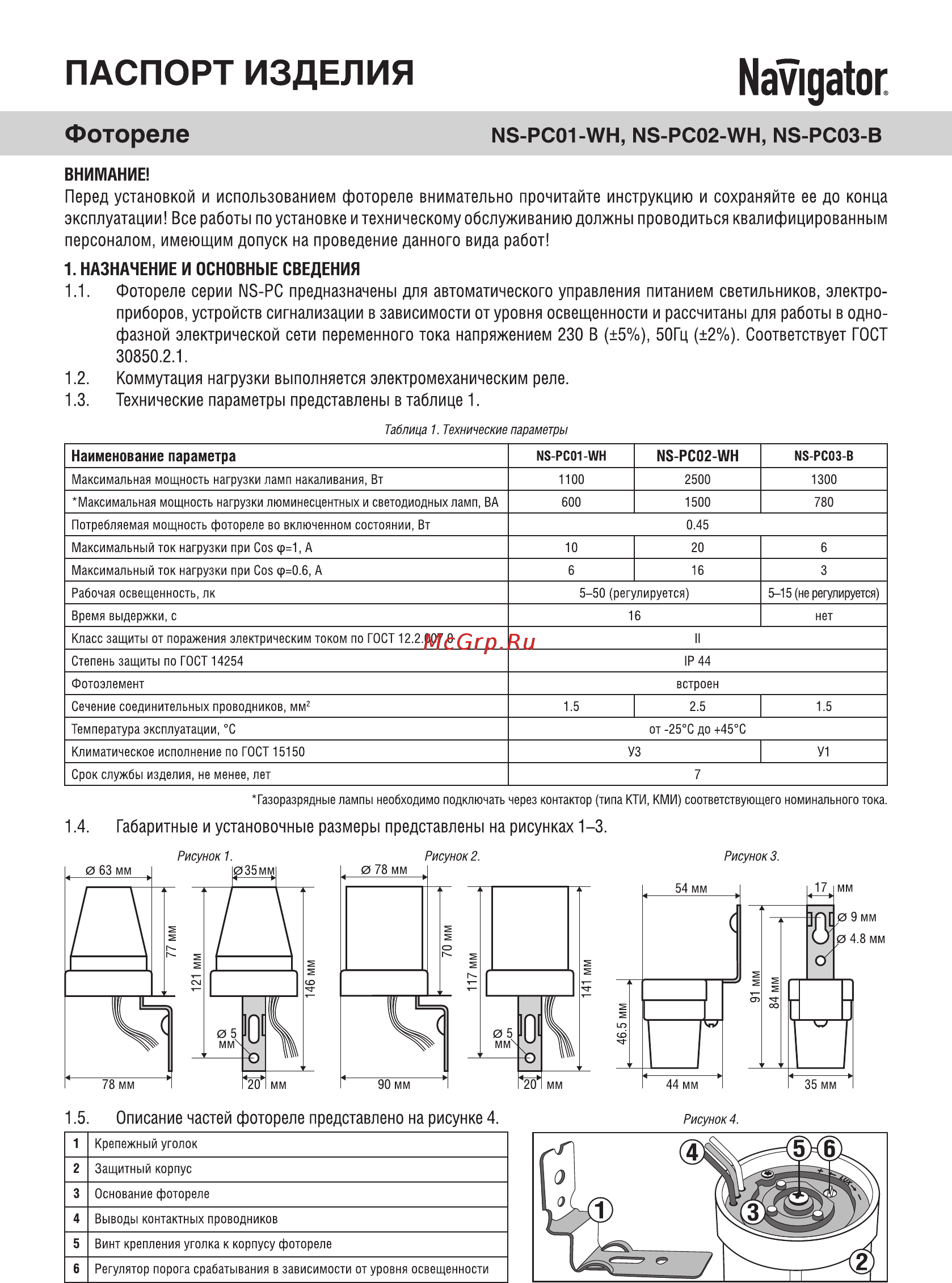

ПАСПОРТ ИЗДЕЛИЯ Navigator Фотореле NS PC01 WH NS PC02 WH NS PC03 B ВНИМАНИЕ Перед установкой и использованием фотореле внимательно прочитайте инструкцию и сохраняйте ее до конца эксплуатации Все работы по установке и техническому обслуживанию должны проводиться квалифицированным персоналом имеющим допуск на проведение данного вида работ 1 НАЗНАЧЕНИЕ И ОСНОВНЫЕ СВЕДЕНИЯ 1 1 Фотореле серии NS PC предназначены для автоматического управления питанием светильников электро приборов устройств сигнализации в зависимости от уровня освещенности и рассчитаны для работы в одно фазной электрической сети переменного тока напряжением 230 В 5 50Гц 2 Соответствует ГОСТ 30850 2 1 1 2 Коммутация нагрузки выполняется электромеханическим реле 1 3 Технические параметры представлены в таблице 1 Таблица 1 Технические параметры NS PC01 WH NS PC02 WH NS PC03 B Максимальная мощность нагрузки ламп накаливания Вт 1100 2500 1300 Максимальная мощность нагрузки люминесцентных и светодиодных ламп ВА 600 1500 780 Наименование параметра Потребляемая мощность фотореле во включенном состоянии Вт 0 45 Максимальный ток нагрузки при Cos ф 1 А 10 20 6 Максимальный ток нагрузки при Cos ф 0 6 А 6 16 3 5 50 регулируется Рабочая освещенность лк Время выдержки с 5 15 не регулируется 16 Класс защиты от поражения электрическим током по ГОСТ 12 2 007 0 нет II IP 44 Степень защиты по ГОСТ 14254 Фотоэлемент встроен Сечение соединительных проводников мм2 1 5 2 5 1 5 ОТ 25 С до 45 С Температура эксплуатации C Климатическое исполнение по ГОСТ 15150 УЗ У1 7 Срок службы изделия не менее лет Тазоразрядные лампы необходимо подключать через контактор типа КТИ КМИ соответствующего номинального тока 1 4 Габаритные и установочные размеры представлены на рисунках 1 3 1 5 Описание частей фотореле представлено на рисунке 4 1 Крепежный уголок 2 Защитный корпус 3 Основание фотореле 4 Выводы контактных проводников 5 Винт крепления уголка к корпусу фотореле 6 Регулятор порога срабатывания в зависимости от уровня освещенности Рисунок 4
