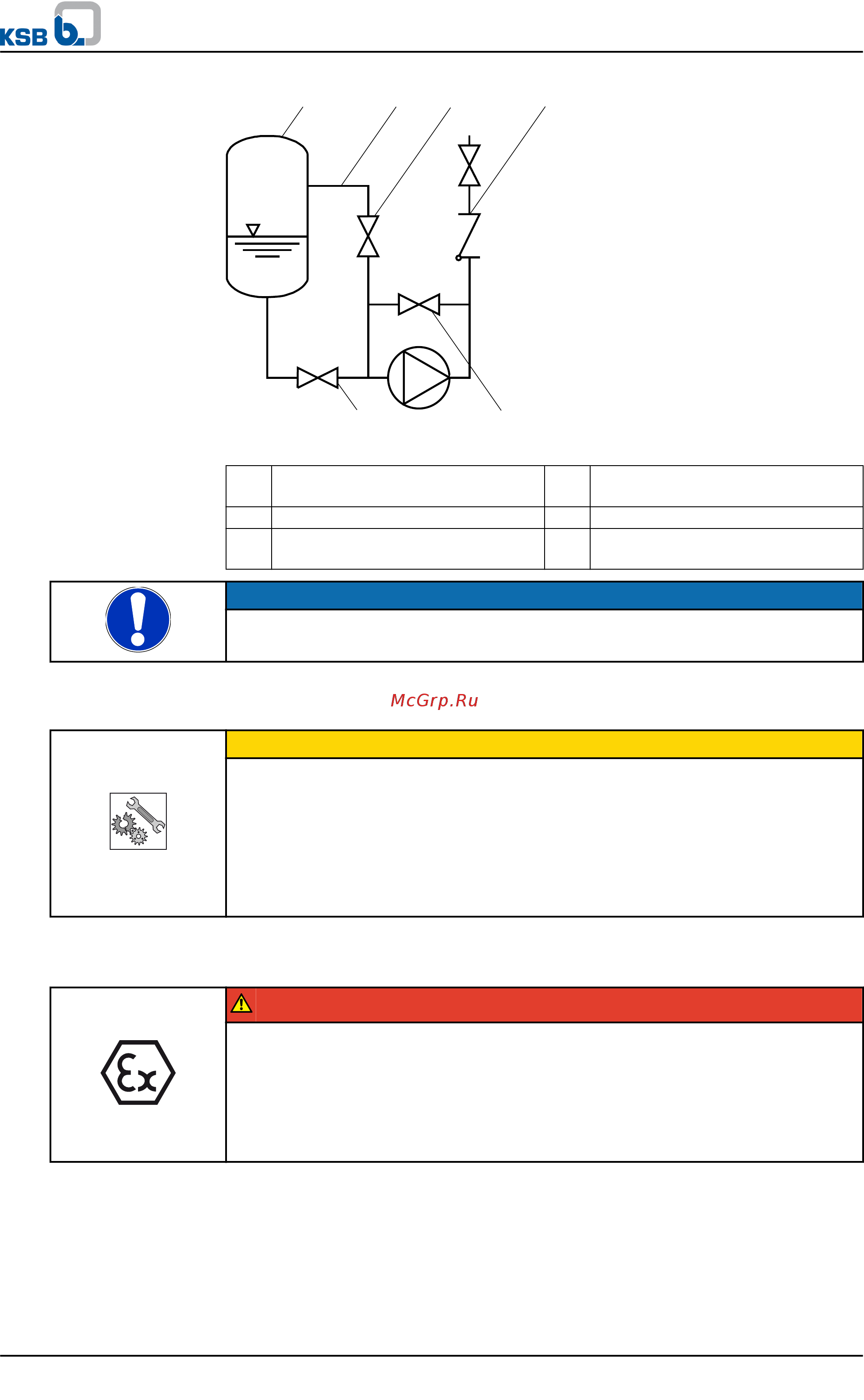

Рисунок 7: Компенсация вакуума
1 Вакуумный резервуар 2 Трубопровод для компенсации
вакуума
3 Запорный орган 4 Обратный клапан
5 Главный запорный вентиль 6 Вакуум-уплотненный запорный
вентиль
УКАЗАНИЕ
Дополнительный трубопровод с запорным органом — уравнительный трубопровод
напорного патрубка — облегчает удаление воздуха из насоса перед пуском.
5.4.4 Места дополнительных присоединений
ВНИМАНИЕ
Неиспользуемые или неправильно используемые дополнительные соединения
(например, затворная, промывочная жидкость и т.д.)
Нарушение работы насоса!
▷
Размеры и расположение дополнительных присоединений показаны на
монтажной схеме или плане трубопроводов и на табличках насоса (при
наличии).
▷ Использовать предусмотренные дополнительные присоединения.
5.5 Защитные устройства
ОПАСНОСТЬ
Образование взрывоопасной атмосферы из-за недостаточного вентилирования
Опасность взрыва!
▷
Обеспечить проветривание пространства между крышкой корпуса/напорной
крышкой и фланцем двигателя.
▷ Не закрывать перфорацию защитных кожухов на поддоне привода (напр.,
изоляцией).
5 Установка/монтаж
Etaline®
23 из 58
