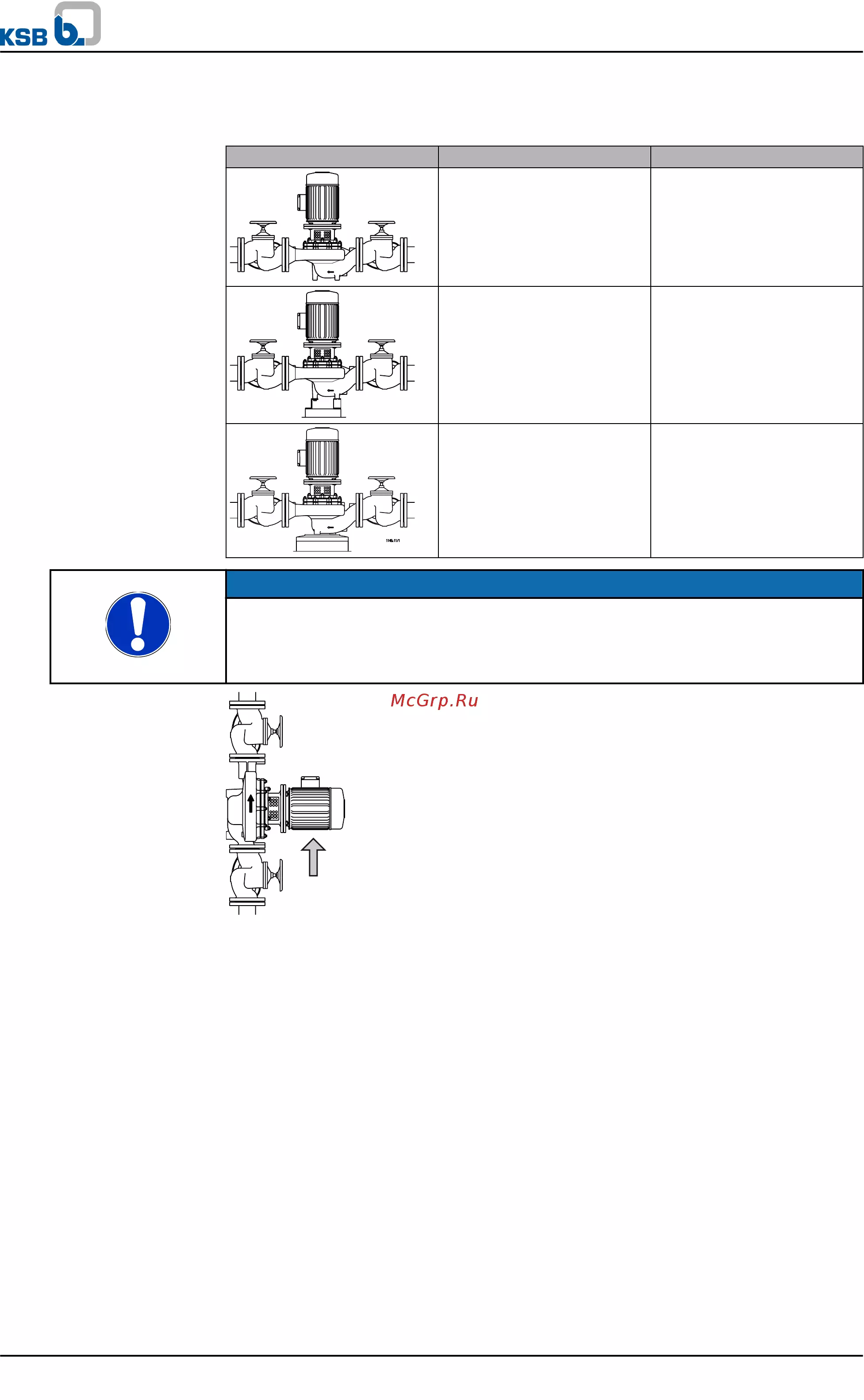

5.4 Трубопроводы
5.4.1 Присоединение трубопровода
ОПАСНОСТЬ
Превышение допустимой нагрузки на насосных патрубках
При вытекании токсичных, едких или горючих жидкостей на неуплотненных местах
создается опасность для жизни!
▷
Насос ни в коем случае не должен служить опорной точкой для закрепления
трубопроводов.
▷ Следует обеспечить закрепление трубопроводов непосредственно перед
насосом и соединение без механических напряжений.
▷ Температурные расширения трубопроводов следует компенсировать
соответствующими средствами.
ВНИМАНИЕ
Неправильное заземление при сварочных работах на трубопроводе
Разрушение подшипников качения (эффект питтинга)!
▷
При электросварке ни в коем случае не использовать для заземления насос
или опорную плиту.
▷ Предотвращать прохождение тока через подшипники качения.
УКАЗАНИЕ
Монтаж обратных клапанов и запорной арматуры может быть рекомендован в
зависимости от конструкции установки и типа насоса. При этом должна
обеспечиваться возможность опорожнения и беспрепятственной разборки
агрегата.
✓ Всасывающий/подводящий трубопровод к насосу прокладывается с уклоном
вверх, а на подаче - с уклоном вниз.
✓
Номинальный диаметр трубопроводов должен, по меньшей мере,
соответствовать диаметру патрубков насоса.
✓ Во избежание чрезмерных потерь давления выведены переходники на больший
условный проход с углом расширения около 8°.
✓ Следует обеспечить закрепление трубопроводов непосредственно перед
насосом и соединение без механических напряжений.
1. Баки, трубопроводы и соединения следует тщательно очистить, промыть и
продуть (особенно в новых установках).
2. Перед установкой в трубопровод удалить заглушки с фланцев всасывающего и
напорного патрубков насоса.
ВНИМАНИЕ
Сварочный грат, окалина и другие загрязнения в трубопроводах
Повреждение насоса!
▷
Удалить загрязнения из трубопроводов.
▷ При необходимости установить фильтр.
▷ Соблюдать указания в (⇨ Глава 7.2.2.2 Страница 35).
3. При необходимости установить фильтр в трубопровод (см. рисунок: "Фильтр в
трубопроводе").
5 Установка/монтаж
