Руководство по эксплуатации преобразователей серии PR6000
- 5 -
Глава 1. Общие сведения
1.1 Подтверждение исправности и работоспособности
преобразователя
После распаковки проверьте, пожалуйста, нет ли на поверхности преоб-
разователя царапин или других повреждений, полученных при перевозке; так-
же нужно проверить, соответствуют ли указанные на паспортной табличке
номинальные значения предъявляемым к преобразователю требованиям, кото-
рые указаны в заказе.
При возникновении каких-либо затруднений, пожалуйста, обращайтесь к
поставщику или к нам − в компанию-изготовитель.
Обознач
ение моделей
PR6000 – 0055 T 3 G
G
Встроенное
торможение
Напряжения Код
220 В
2
380 В
3
Вход
Код
Одна фаза
S
Три фазы T
Серия
преобразователя
Код
Соотв.
мощность
0055
5,5 кВт
0075
7,5 кВт
0110
11 кВт
0180
18,5 кВт
1100
110 кВт

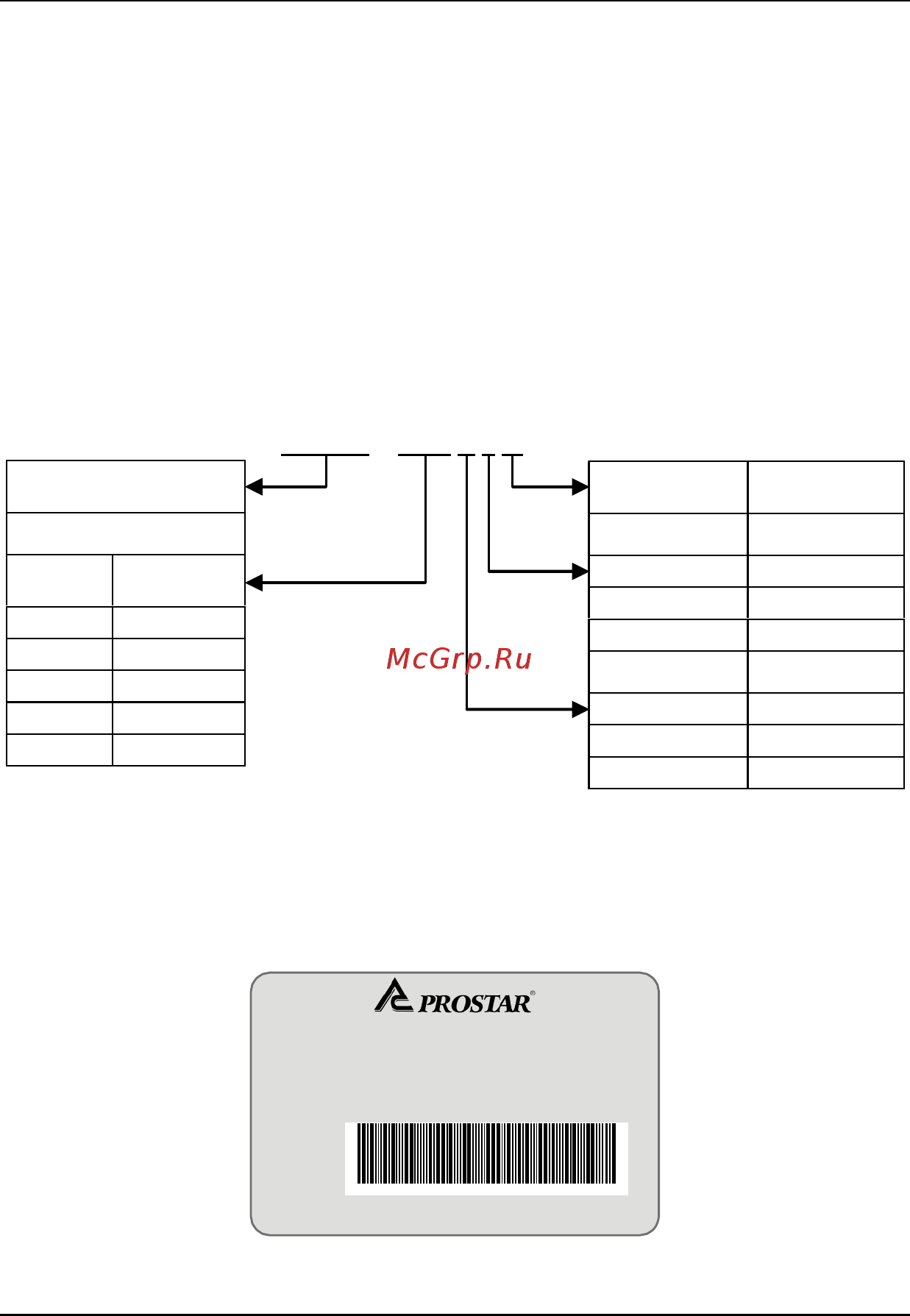

Рисунок 1-1. Обозначение моделей преобразователя
В нижней части правой панели корпуса преобразователя находится пас-
портная табличка, на которой указаны модель преобразователя и номинальные
значения основных параметров; представленная на табличке информация вы-
глядит, как показано ниже:
MODEL : PR6000-0055T3G
(модель)
INPUT : AC 3PH 380V
( (вход) (перем.ток) (фазы) В)
OUTPUT : AC 3PH . kW .
( ()выход) кВт
55 130А
0-400Hz
(Гц)
S/N:
(серийный
номер)
PROSTAR INTERNATIONAL ELECTRIC CO., LTD.
1234567890123
Рисунок 1-2. Паспортная табличка преобразователя
