Руководство по эксплуатации преобразователей серии PR6000
- 38 -
4.2 Управление преобразователем с помощью клавиатуры
4.2.1 Схема расположения клавиш на клавиатуре
Для управления работой преобразователя, изменения частоты вращения,
выполнения останова, торможения, для задания рабочих параметров и управ-
ления внешними устройствами могут использоваться пульт управления и
управляющие клеммы. Пульт управления показан на Рисунке 4-3, а клавиатура
пульта дистанционного управления
−
на Рисунке 4-2.
RUN
STOP
RESET
PRG
SET
Четырёхразрядное табло
Программирование выход/
Работа
Останов Сброс состояния
наличия неисправности
/
Вверх Вниз/
Сохранить
Сдвиг
Бесступенчатая настройка частоты
Вращение в прямом направлении
Вращение в обратном направлении
Аварийная сигнализация
Единица измерения тока (A)
()Единица измерения напряжения В
Работа в импульсном режиме
Еди ица измерения частоты Гц() н
REV
JOG

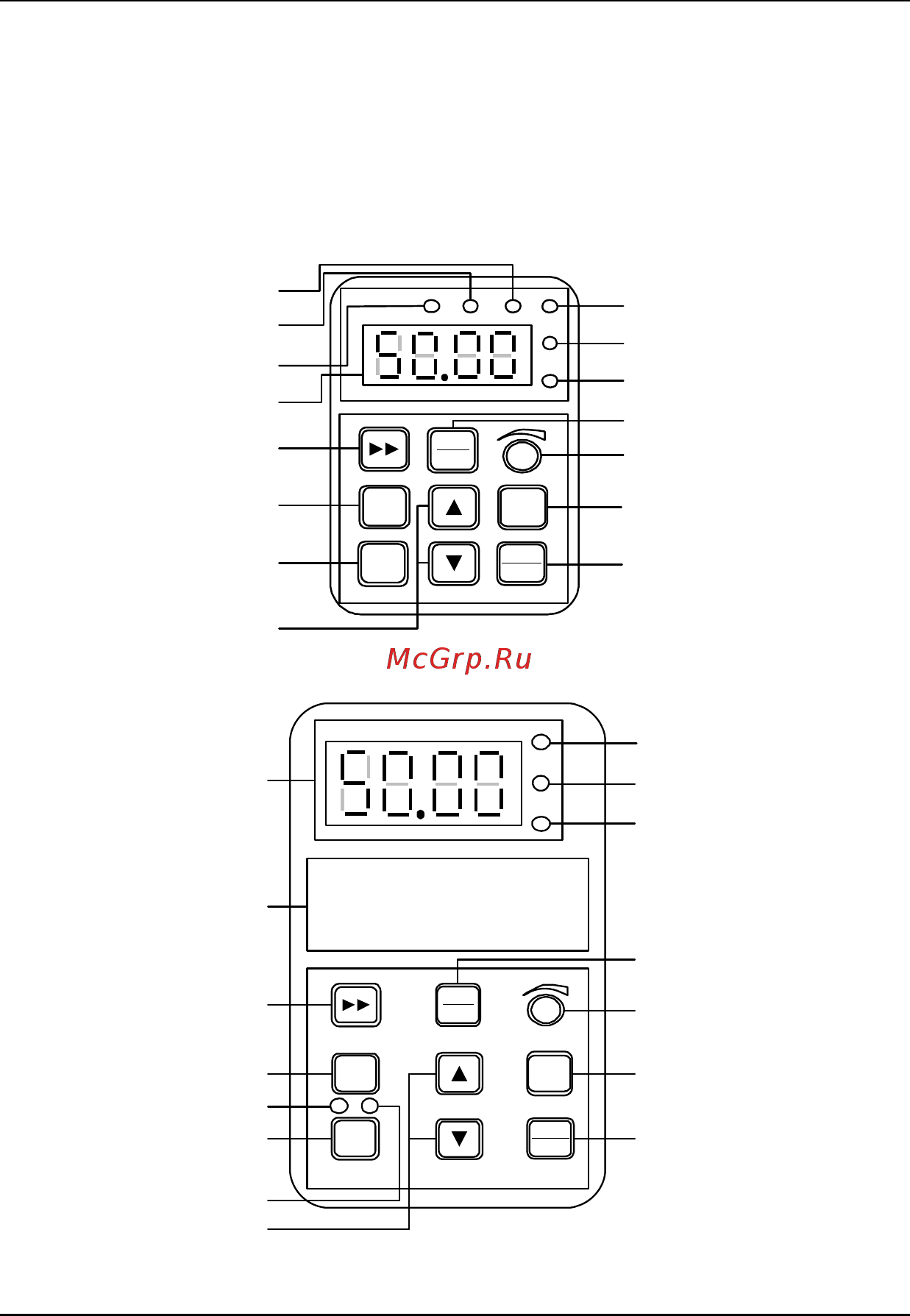

Рисунок 4-2. Клавиатура преобразователя серии PR6000
Четырёхразрядное табло
Сдвиг
/Программирование выход
PRG
RUN
STOP
RESET
SET
Жидкокристаллическое табло
Работа
Останов Сброс состояния
наличия неисправности
/
Up/down
Сохранить
Бесступенчатая настройка частоты
Единица измерения тока А()
Единица измерения напряжения В()
Единица измерения частоты Гц()
Работа в импульсном режиме
REV
JOG
Вращение в прямом направлении /
Вращение в обратном направлении
Alarm
Рисунок 4-3. Клавиатура пульта дистанционного управления
