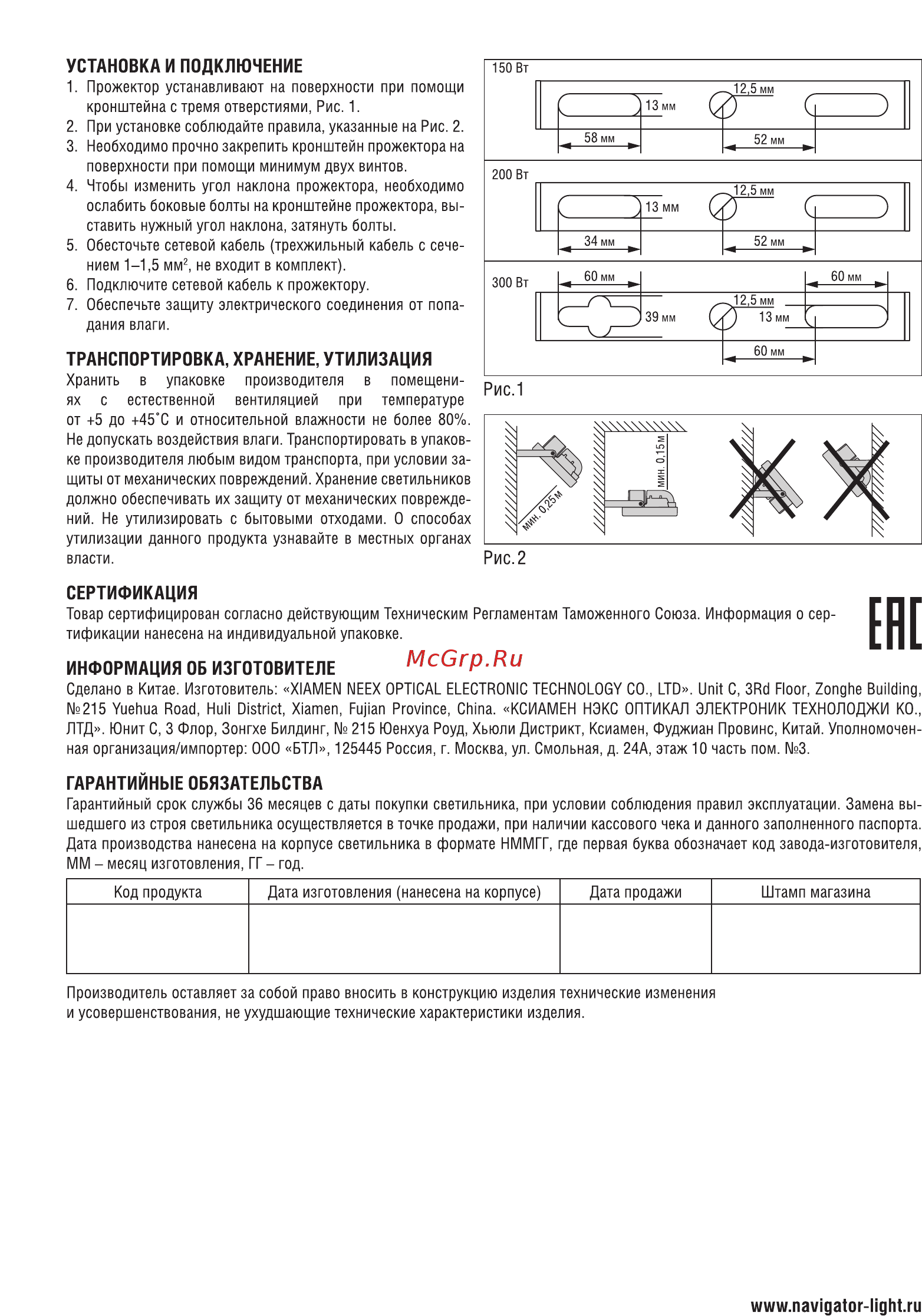

УСТАНОВКА И ПОДКЛЮЧЕНИЕ 1 Прожектор устанавливают на поверхности при помощи кронштейна с тремя отверстиями Рис 1 2 При установке соблюдайте правила указанные на Рис 2 3 Необходимо прочно закрепить кронштейн прожектора на поверхности при помощи минимум двух винтов 4 Чтобы изменить угол наклона прожектора необходимо ослабить боковые болты на кронштейне прожектора вы ставить нужный угол наклона затянуть болты 5 Обесточьте сетевой кабель трехжильный кабель с сече нием 1 1 5 мм2 не входит в комплект 6 Подключите сетевой кабель к прожектору 7 Обеспечьте защиту электрического соединения от попа дания влаги ТРАНСПОРТИРОВКА ХРАНЕНИЕ УТИЛИЗАЦИЯ Хранить ях с в упаковке естественной производителя вентиляцией в при помещени температуре Рис 1 от 5 до 45 0 и относительной влажности не более 80 Не допускать воздействия влаги Транспортировать в упаков ке производителя любым видом транспорта при условии за щиты от механических повреждений Хранение светильников должно обеспечивать их защиту от механических поврежде ний Не утилизировать с бытовыми отходами О способах утилизации данного продукта узнавайте в местных органах Рис 2 власти СЕРТИФИКАЦИЯ Товар сертифицирован согласно действующим Техническим Регламентам Таможенного Союза Информация о сер Г П I тификации нанесена на индивидуальной упаковке ИНФОРМАЦИЯ ОБ ИЗГОТОВИТЕЛЕ Сделано в Китае Изготовитель XIAMEN NEEX OPTICAL ELECTRONIC TECHNOLOGY CO LTD Unit C 3Rd Floor Zonghe Building 215 Yuehua Road Hull District Xiamen Fujian Province China КСИАМЕН НЭКС ОПТИКАЛ ЭЛЕКТРОНИК ТЕХНОЛОДЖИ КО ЛТД Юнит С 3 Флор Зонгхе Билдинг 215 Юенхуа Роуд Хьюли Дистрикт Ксиамен Фуджиан Провинс Китай Уполномочен ная организация импортер ООО БТЛ 125445 Россия г Москва ул Смольная д 24А этаж 10 часть пом 3 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Гарантийный срок службы 36 месяцев с даты покупки светильника при условии соблюдения правил эксплуатации Замена вы шедшего из строя светильника осуществляется в точке продажи при наличии кассового чека и данного заполненного паспорта Дата производства нанесена на корпусе светильника в формате НММГГ где первая буква обозначает код завода изготовителя ММ месяц изготовления ГГ год Код продукта Дата изготовления нанесена на корпусе Дата продажи Штамп магазина Производитель оставляет за собой право вносить в конструкцию изделия технические изменения и усовершенствования не ухудшающие технические характеристики изделия www navigator light ru
