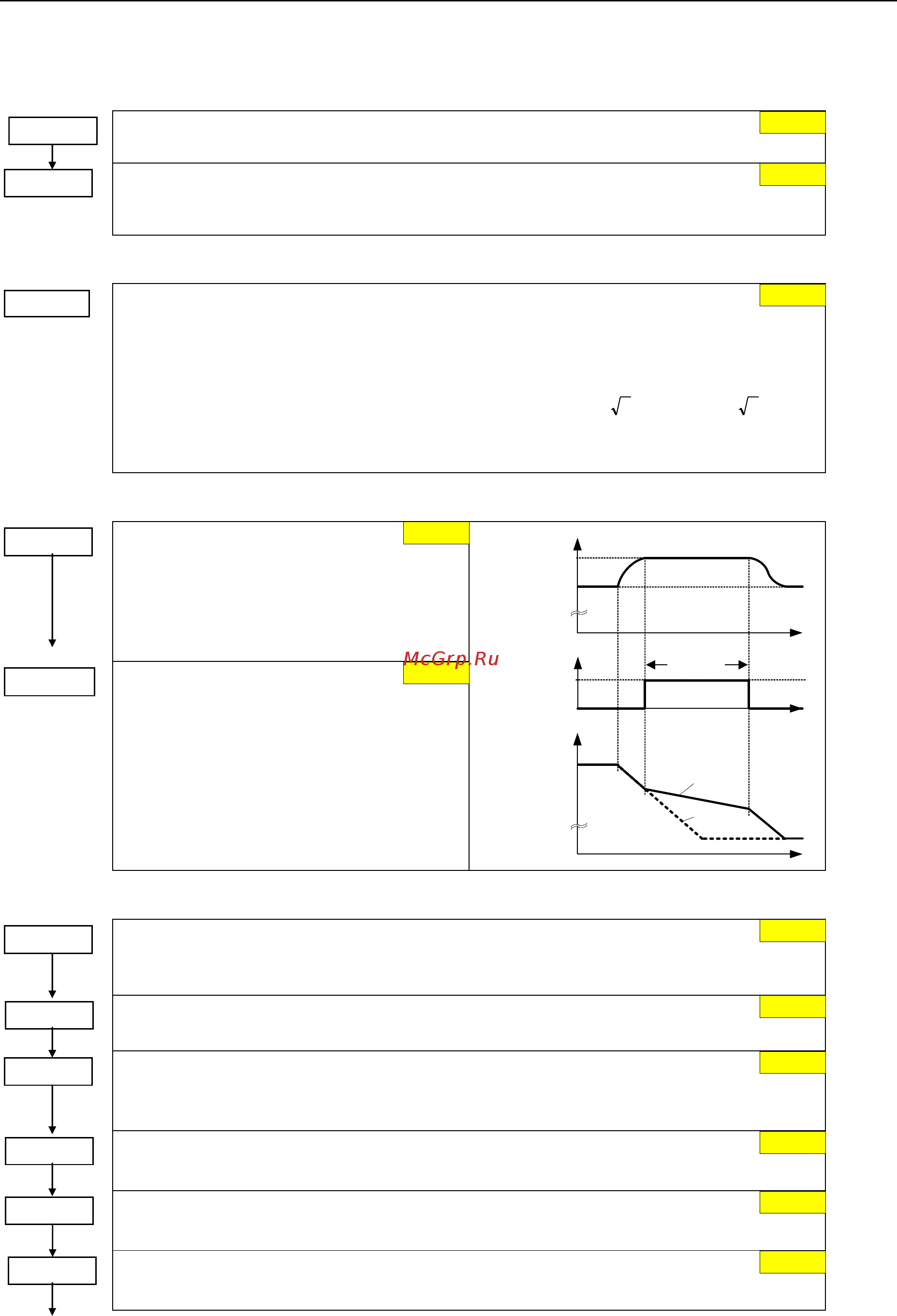

3 Функции Издание 10/06
MICROMASTER 420 Руководство по эксплуатации
84 6SE6400-5AA00-0PP0
Тормоз постоянного тока
P1232 =...
Ток тормоза DC (ввод в %)
Определяет уровень постоянного тока в % относительно ном. тока двигателя (P0305).
P1233 =...
Продолжительность работы тормоза DC (ввод в с)
Определяет продолжительность торможения DC в секундах после команды ВЫКЛ1
или ВЫКЛ3.
Смешанное торможение
P1236 =...
Смешанное торможение (ввод в %)
Параметр P1236 определяет постоянный ток, который после превышения порога
напряжения промежуточного контура накладывается на ток двигателя. Значение вводится в
процентах относительно ном. тока двигателя (P0305) (см. также раздел "Vdc-регулятор").
Порогвключениясмешанноготорможения
P0210213.1V21.13 U mains
DC_Comp
ЕслиP1254=0:
1242r0.98 U
DC_Comp
Порогвключениясмешанноготорможения
вдругихслучаях:
Регулятор Vdc
P1240 =...
Конфигурация регулятора Vdc
Активирует /деактивирует регулятор
напряжения промежуточного контура
(регулятор Vdc).
0 Регулятор Vdc заблокирован
1 Регулятор Vdc-max разрешен
P1254 =...
Автоматическая регистрация
уровня включения регулятора Vdc
Активирует/ деактивирует автоматическое
определение порогов включения для
регулирования напряжения промежуточного
контура.
0 заблокировано
1 разрешено
t
t
f
1
‐регуляторактивен
V
DC_max
t
V
DC
0
r0056 Бит14
r1242
A0911
f
f
фкт
зад
ПИД-регулятор
P2200 =...
BI: разрешение ПИД-регулятора
Выбор источника для разрешения/блокировки ПИД-регулятора. Сигнал 1 разрешает
ПИД-регулятор.
P2253 =...
CI: заданное значение ПИД
Выбор источника для заданного значения ПИД.
P2254 =...
CI: источник доп. зад. значения ПИД
Выбор источника для доп. заданного значения ПИД (компенсирующее воздействие).
Этот сигнал умножается на усиление P2255 и прибавляется к зад. значению ПИД.
P2257 =...
Время разгона для заданного значения ПИД
Устанавливает время разгона для заданного значения ПИД.
P2258 =...
Время торможения для заданного значения ПИД
Устанавливает время торможения для заданного значения ПИД.
P2264 =...
CI: фактическое значение ПИД
Выбирает источник сигнала фактического значения ПИД.
100 %
0 с
0 %
1
1
0.0
0.0
0.0
1.00 c
1.00 c
755.0
