3 Функции Издание 10/06
MICROMASTER 420 Руководство по эксплуатации
156 6SE6400-5AA00-0PP0
3.17 Регулятор Vdc_max
Область параметров: P1240, r0056 Bit 14
r1242, P1243
P1250 – P1254
Предупреждения A0502, A0910
Ошибки F0002
Номер функциональной схемы: FP4600
Перенапряжение промежуточного контура
Наряду с DC- и смешанным торможением, у MICROMASTER существует
возможность недопущения перенапряжения промежуточного контура посредством
регулятора Vdc. При этом методе выходная частота выходная частота автоматически
изменяется Vdc-регулятором при работе таким образом, что двигатель не слишком
сильно переходит в генераторный режим.
Причина:
Привод в генераторном режиме и подает слишком много энергии в
промежуточный контур.
Метод устранения:
Посредством снижения генераторного момента до нуля напряжение
промежуточного контура снова уменьшается с помощью Vdc_max-регулятора.
С помощью этой функции (разрешение через P1240) можно справиться с
кратковременной генераторной нагрузкой, без отключения с сообщением об ошибке
F0002 ("Перенапряжение промежуточного контура"). При этом частота регулируется
таким образом, что двигатель не слишком сильно переходит в генераторный режим
.
Если при торможении машины из-за слишком короткого времени торможения P1121
возникает слишком сильная генераторная нагрузка на преобразователь, то рампа
торможения / время торможения автоматически увеличивается и преобразователь
работает на границе напряжения промежуточного контура r1242 (см. рис. 3-67). При
падении ниже порога промежуточного контура r1242, увеличение рампы торможения
через Vdc_max-регулятор снова отменяется.
t
t
f
1
‐регуляторактивен
V
DC_max
t
V
DC
r1242
0
r0056 Бит 14
f
f
фкт
зад
A0911

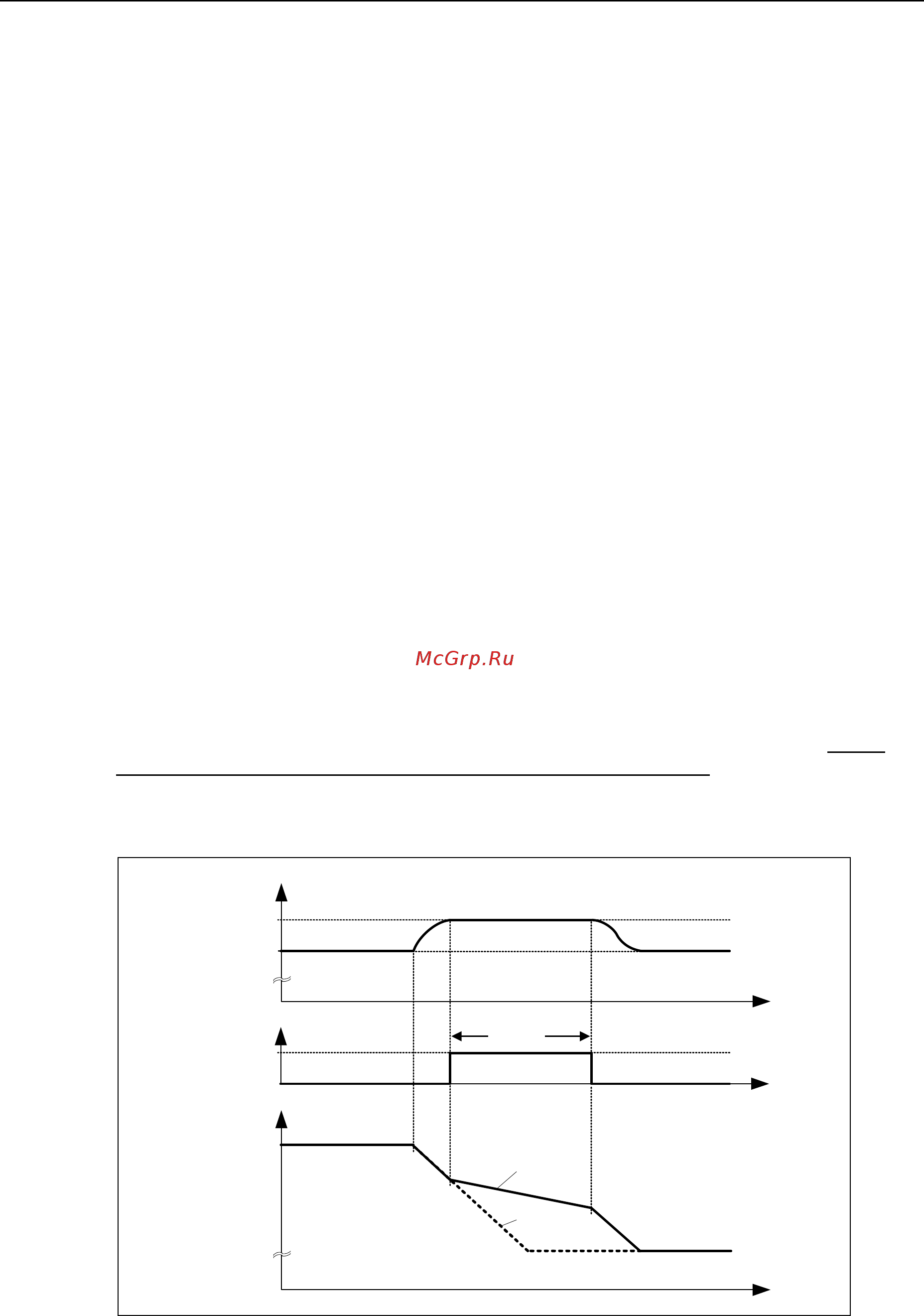

Рис. 3-67 Регулятор Vdc_max
