Издание 10/06 2 Установка
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
31
2.4.3 Управляющие клеммы
Допустимое сечение кабелей: 0.08 … 2.5 мм
2
(AWG: 28 … 12)
Клемма Обозначение Функция
1 - Выход +10 В
2 - Выход 0 В
3 ADC+ Аналоговый вход (+)
4 ADC- Аналоговый вход (-)
5 DIN1 Цифровой вход 1
6 DIN2 Цифровой вход 2
7 DIN3 Цифровой вход 3
8 - Выход +24 В
9 - Выход 0 В
10 RL1-B Выходной релейный контакт
11 RL1-C Выходной релейный контакт
12 DAC+ Аналоговый выход (+)
13 DAC- Аналоговый выход (-)
14 P+ RS485-соединение
15 P- RS485-соединение

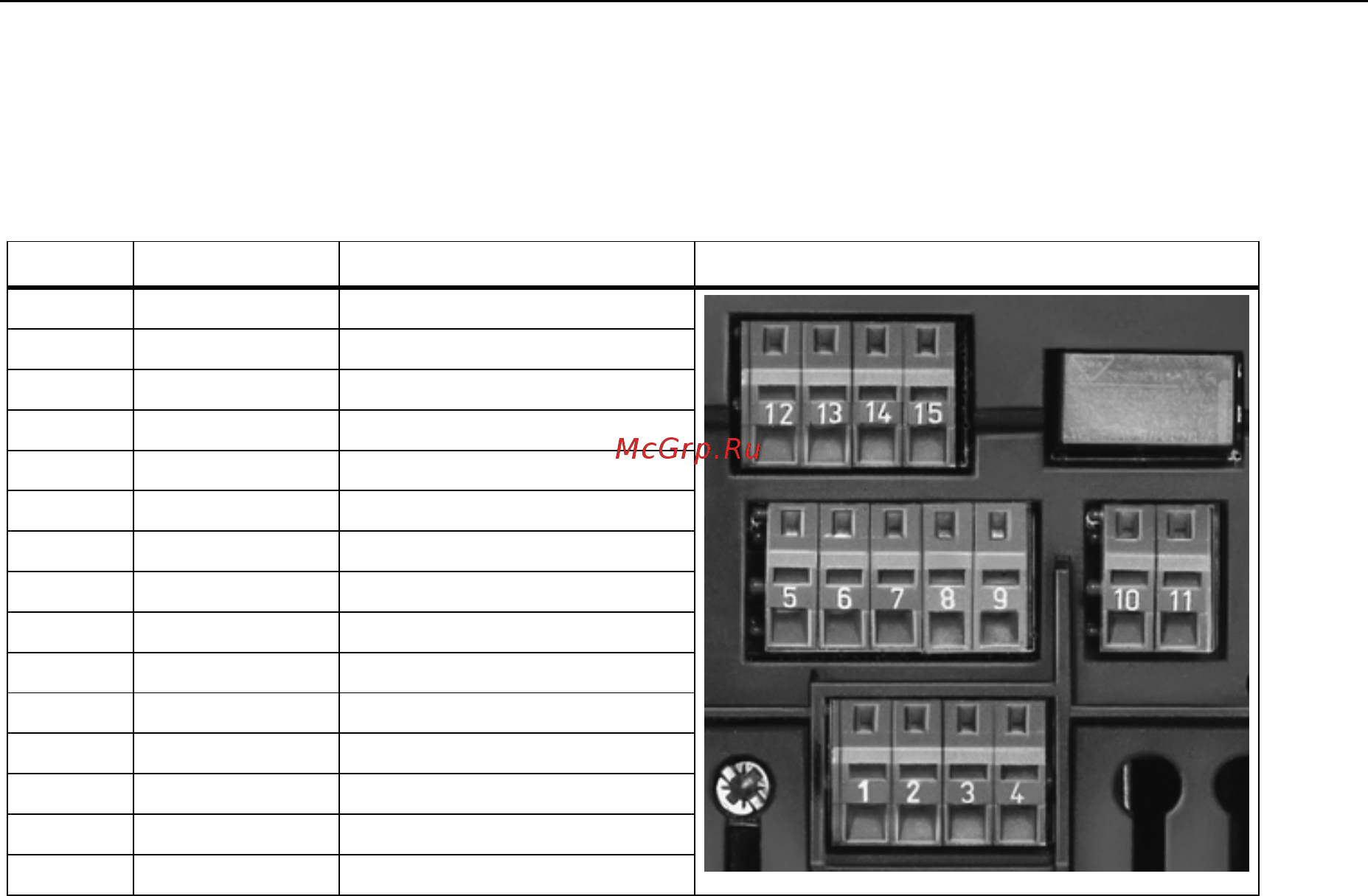

Рис. 2-7 Управляющие клеммы MICROMASTER 420
Точное описание входов и выходов можно найти в разделе 3.6.
