3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
124

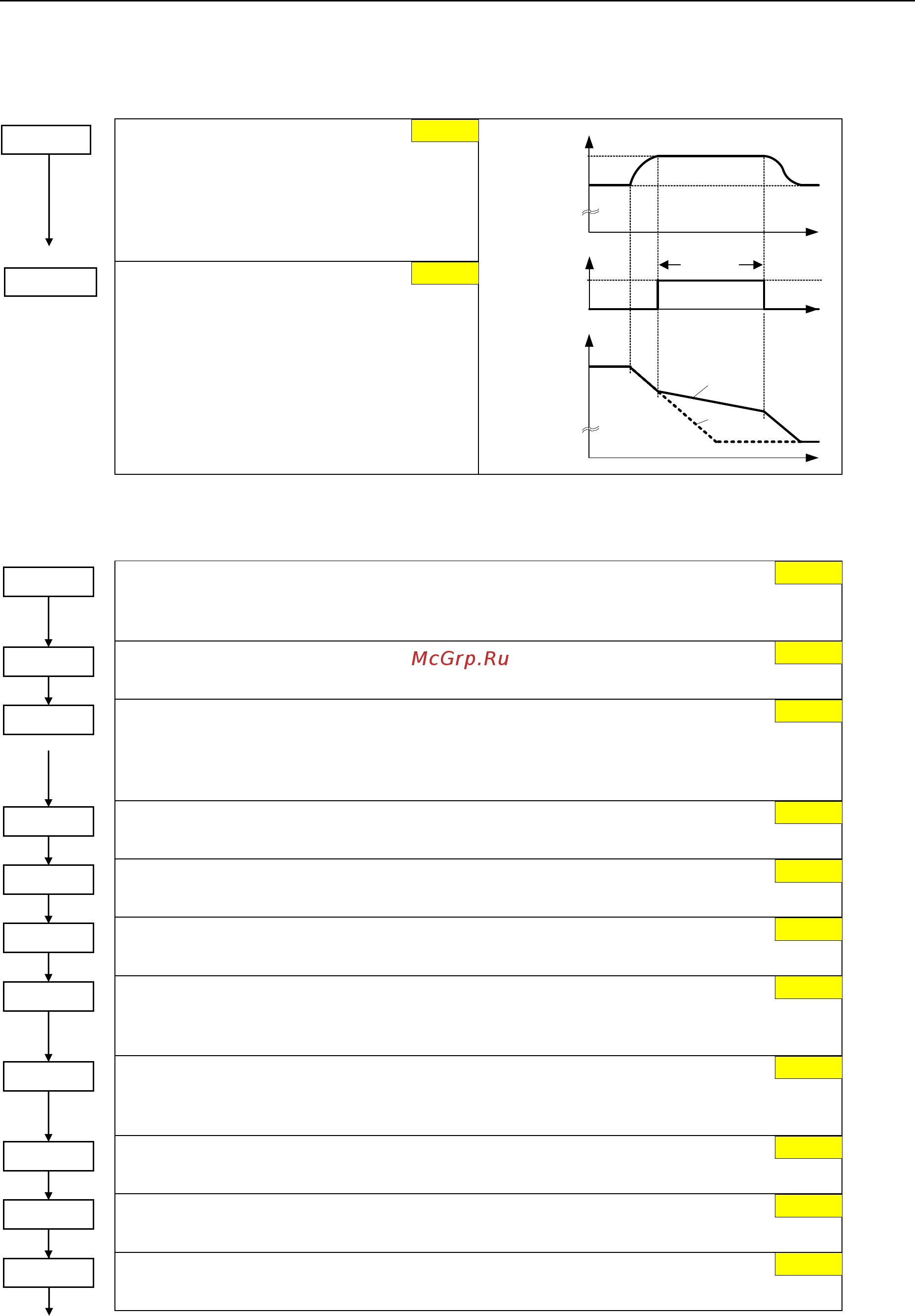

Регулятор Vdc
Конфигурация регулятора Vdc *
Активирует /деактивирует регулятор
напряжения промежуточного контура
(регулятор Vdc).
0 Регулятор Vdc заблокирован
1 Регулятор Vdc-max разрешен
P1254 =...
Автоматическая регистрация
уровня включения регулятора Vdc
Активирует/деактивирует автоматическое
определение порогов включения для
регулирования напряжения
промежуточного контура.
0 заблокировано
1 разрешено
t
t
f
1
‐регуляторактивен
V
DC_max
t
V
DC
0
r0056 Bit14
r1242
A0911
f
f
фкт
зад
ПИД-регулятор
BI: разрешение ПИД-регулятора
Выбор источника для разрешения/блокировки ПИД-регулятора. Сигнал 1 разрешает
ПИД-регулятор.
CI: заданное значение ПИД
Выбор источника для заданного значения ПИД.
CI: источник доп. зад. значения ПИД
Выбор источника для доп. заданного значения ПИД (компенсирующее воздействие).
Этот сигнал умножается на усиление P2255 и прибавляется к заданному значению
ПИД.
Время разгона для заданного значения ПИД
Устанавливает время разгона для заданного значения ПИД.
Время торможения для заданного значения ПИД
Устанавливает время торможения для заданного значения ПИД.
CI: фактическое значение ПИД
Выбирает источник сигнала фактического значения ПИД.
Макс. фактическое значение ПИД
Устанавливает верхнюю границу для значения сигнала фактического значения ПИД
(в %).
Мин. фактическое значение ПИД
Устанавливает нижнюю границу для значения сигнала фактического значения ПИД
(в %).
ПИД пропорциональное усиление
Позволяет пользователю установить П-усиление для ПИД-регулятора.
Время интегрирования ПИД
Устанавливает постоянную времени интегрирования для ПИД-регулятора.
Макс. значение ПИД-выхода
Устанавливает верхнюю границу для выхода ПИД-регулятора (в %).
P1240 =...
P2200 = ...
P2253 = ...
P2254 = ...
P2257 = ...
P2258 = ...
P2264 = ...
P2268 = ...
P2267 = ...
P2291 = ...
P2285 = ...
P2280 = ...
1
1
0.0
0.0
0.0
1.00 с
1.00 с
755.0
100.00 %
0.00 %
3.000
0.000 с
100.00 %
