MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
37

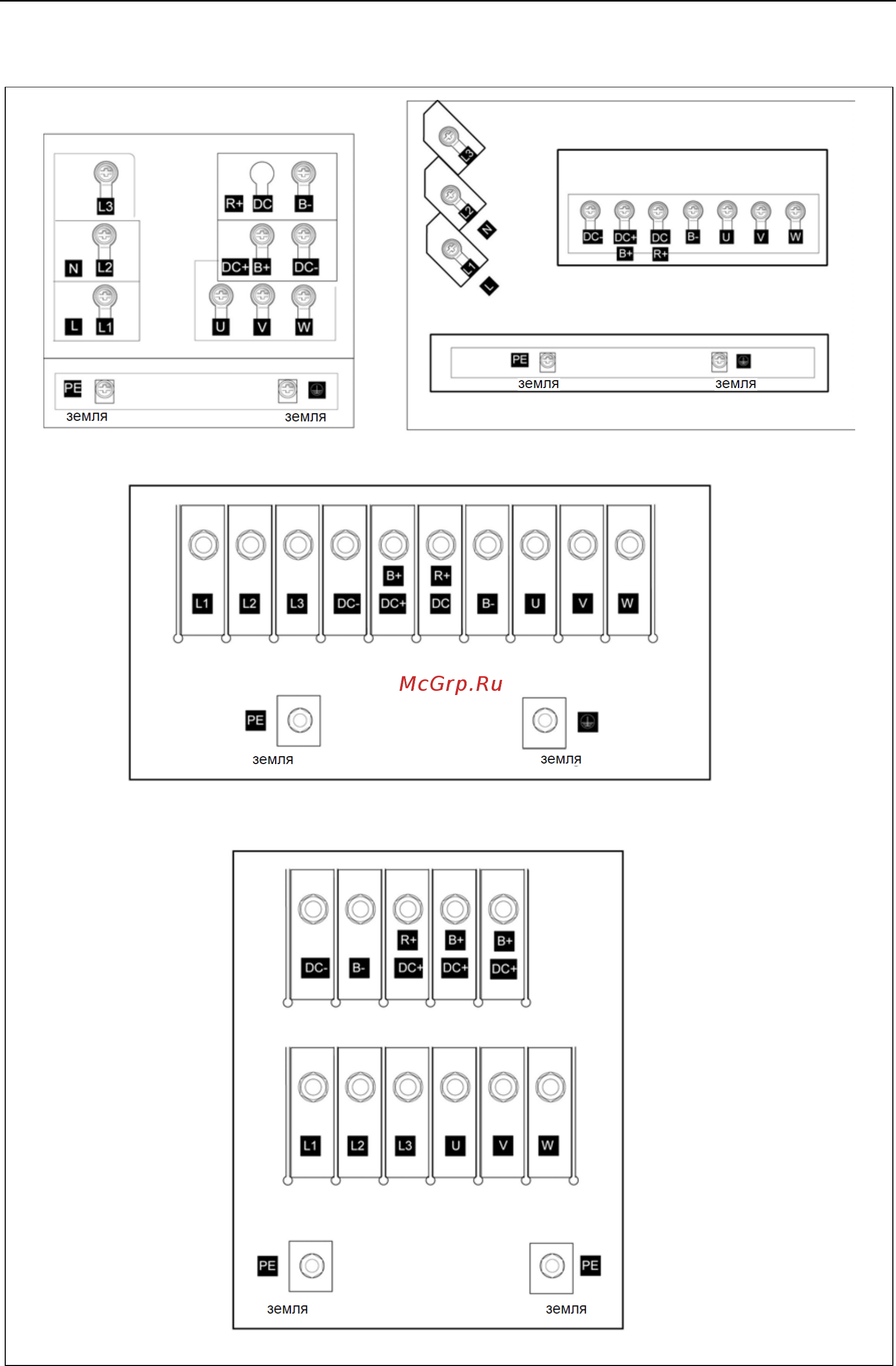

Рис. 2-8 Клеммы подключения MICROMASTER 440 исполнения A-F
Типоразмер А
Типоразмер B & C
Типоразмер D & E
Типоразмер F
