РЕГЕНЕРАТИВНЫЙ ПРИВОД С НИЗКИМИ ГАРМОНИКАМИ vacon • 49
Служба круглосуточной технической поддержки: +7 (495) 768 73 82 •
Адрес эл. почты: vacon@vacon.ru
7
7. РЕГЕНЕРАТИВНЫЙ ПРИВОД С НИЗКИМИ ГАРМОНИКАМИ
В настоящей главе описываются функции органов управления (переключателей, кнопок и
светодиодных сигналов) регенеративного привода NXC с низкими гармониками (модели FI9-14).
Здесь не описывается дополнительное оборудование «+».
7.1. Предварительная зарядка регенеративного шкафа NXC с низкими
гармониками и инструкции по управлению МССВ
Существует три вида управления контуром предварительной зарядки постоянного тока и
автоматическими выключателями (далее – МССВ) в регенеративном приводе с низкими
гармониками. Место и способ управления можно выбрать переключателем REM-MAN-AUTO (-S6).
Три способа/ места управления, это:
• MAN – ручное управление переключателем 0-1-Start на двери шкафа
• REM – дистанционное управление сигналами, которые подаются на пульты управления
• AUTO - автоматический режим эксплуатации, в котором выполняется предварительная
зарядка, а когда подается питание, МССВ закрывается

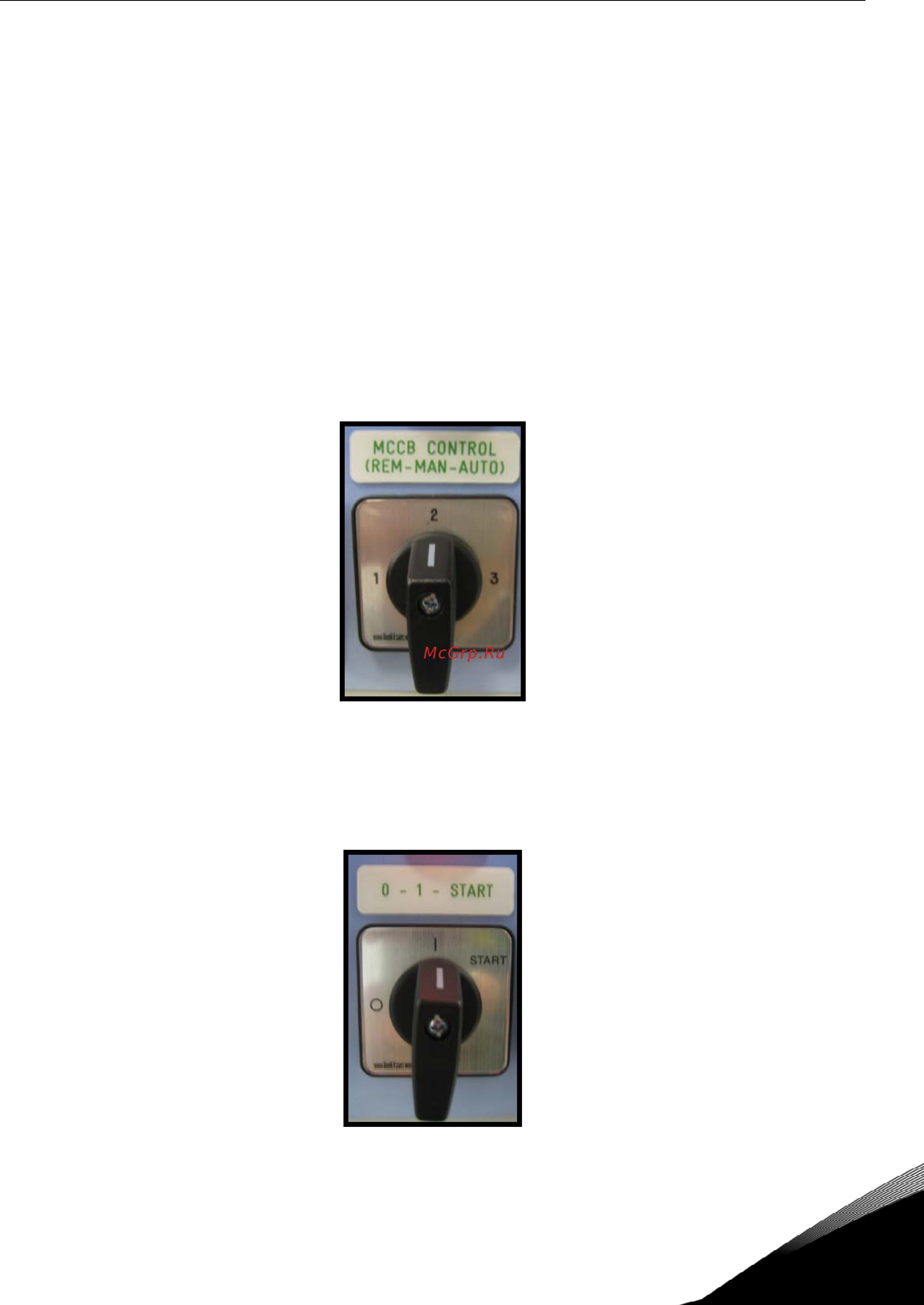

Рисунок 7-1. Переключатель режимов управления MCCB (-S6)
7.1.1. Ручное управление (MAN)
Когда переключатель –S6 находится в положении Man, оператор может вручную управлять с
корпуса шкафа автоматическим выключателем (МССВ) и зарядным контуром. Переключатель 0-1-
Start используется для местного управления МССВ и предварительной зарядки контура.
Рисунок 7-2. Переключатель 0-1-Start (-S10)
