3. СИГНАЛЫ НА КЛЕММАХ УПРАВЛЯЮЩИХ ВХОДОВ/ВЫХОДОВ
Клемма Сигнал
Заводская уста-
новка
Описание
1
+10Vref
Выход опорного
напряжения
Максимальная нагрузка 10
мА
2
AI1 Аналоговый вход 1
Опорная частота
P)
0 ... 10 В, Ri = 300 кОм (мин)
3
GND
Земля входных/
выходных сигналов
6
24Vout
Выход 24 В для дис-
кретных входов
%, макс. нагрузка 50
мА
7
GND
Земля входных/
выходных сигналов
8
DI1 Дискретный вход 1
Пуск вперед
P)
Положительный:
Логика1: 8…30В;
Логика0: 0…1,5В,
Ri = 20кОм
9
DI2 Дискретный вход 2
Пуск назад
P)
10
DI3 Дискретный вход 3
Сброс отказа
P)
А
А RS485, сигнал A Связь FB Отрицательный
B
B RS485, сигнал B Связь FB Положительный
4
AI2 Аналоговый вход 2
Текущее значение PI
P)
0(4) - 20 мA, Ri 200
5
GND
Земля входных/
выходных сигналов
13
GND
Земля входных/
выходных сигналов
14
DI4 Цифровой вход 4
Предустановленная
скорость B0
P)
Положительный:
Логика1: 8…30В;
Логика0: 0…1,5В,
Ri = 20кОм
15
DI5 Дискретный вход 5
Предустановленная
скорость B1
P)
16
DI6 Дискретный вход 6
Внешний отказ
P)
18
AO Аналоговый выход
Выходная частота
P)
0(4) - 20 мA, RL 500
20
DO Дискретный выход
Активный = ГОТОВ
P)
Открытый коллектор,
макс. нагрузка 35В / 50мА
22
RO1 NO
Релейный
выход 1
Активный = ВРАЩЕ-
НИЕ
P)
Коммутируемая нагрузка:
250 В~/3A, 24 В= 3A
23
RO1 CM
24
RO2 NC
Релейный
выход 2
Активный = ОТКАЗ
P)
Коммутируемая нагрузка:
250 В~/3A, 24 В= 3A
25
RO2 CM
26
RO2 NO

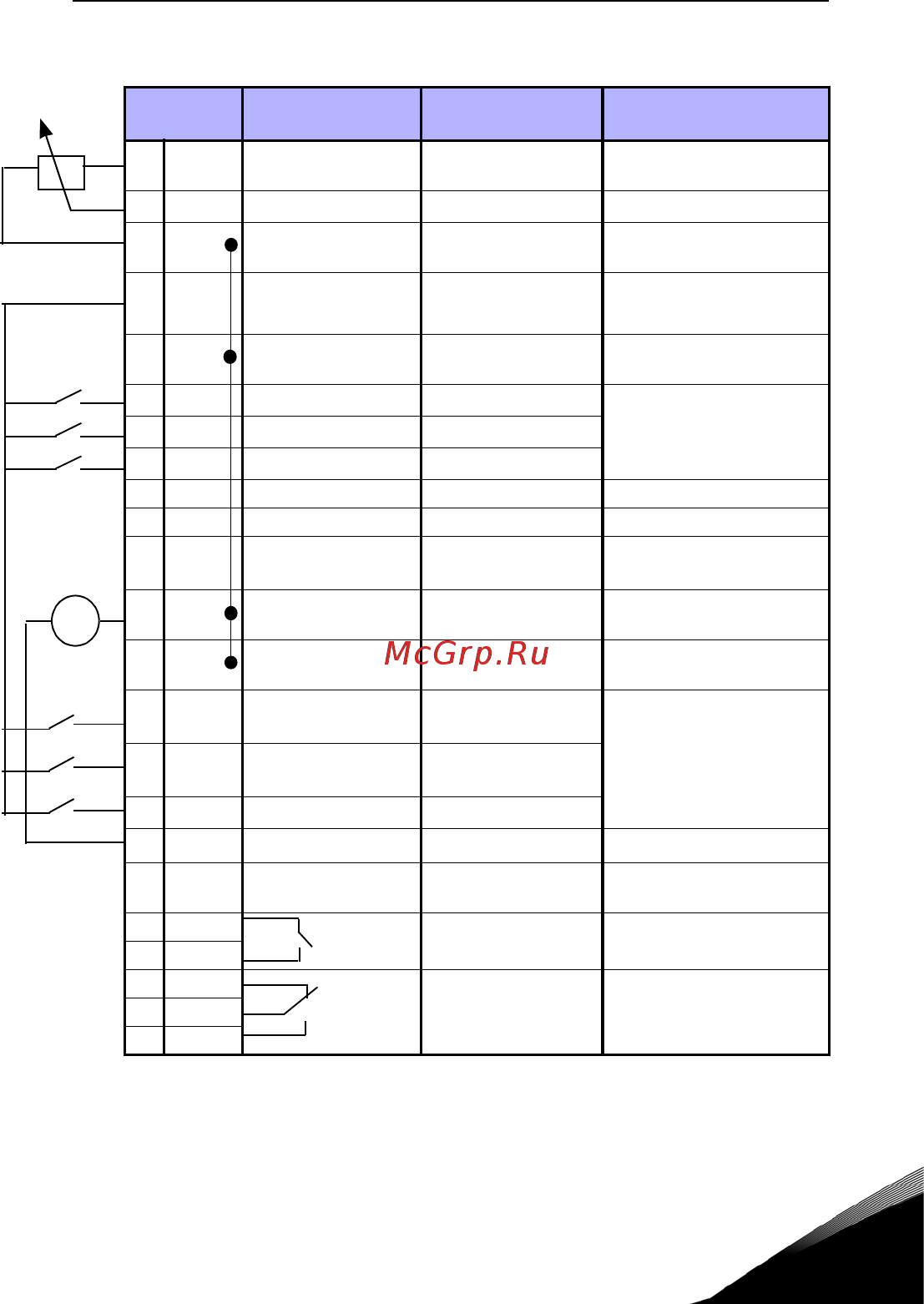

Table 3.1: Стандартная конфигурация входа/выхода и подключение
Vacon 10
P) = программируемая функция, см. перечни и описания
параметров, главы и 5.
