1. Назначение и основные сведения

Светодиодный светильник серии «Магистраль v3.0», далее Светильник, предназначен для

освещения автомагистралей, городских улиц, парков, придомовых территорий, производственных

и промышленных площадей.

2. Комплектность поставки

- Паспорт не менее 1 на светильник

- Светильник см. Табл. 1

- Упаковка

3. Модели светильников, мощность, световой поток, масса, габариты

№ Название

Мощность,

Вт±10%

Свет. поток,

Лм±10%

Масса, кг

Габариты

ДШВ, мм

Температура

эксплуатации,

○

Ø Посад.

отв.

Кол-во в уп, шт

Промлед Магистраль v3.0-50

6500

1,7

272х174х117

-50…+50

(по запросу

-60…+50)

Ø 26-56

2 Промлед Магистраль v3.0-60 60 6900 1,8 272х174х117 1

3 Промлед Магистраль v3.0-80 80 9840 1,8 272х174х117 1

4 Промлед Магистраль v3.0-100 100 12000 2,7 341х174х117

-60…+50

Промлед Магистраль v3.0-150

150

18000

3,8

462х174х117

6 Промлед Магистраль v3.0-200 200 24000 4,9 583х174х117 1

7 Промлед Магистраль v3.0-50 Экстра 50 6500 1,7 272х174х117

-60…+50

8 Промлед Магистраль v3.0-100 Экстра 100 13000 2,7 341х174х117 1

Промлед Магистраль v3.0-150 Экстра

150

19500

3,8

462х174х117

10 Промлед Магистраль v3.0-200 Экстра 200 26000 4,9 583х174х117 1

Промлед Магистраль v3.0-55 Cree Экстра

8250

1,7

272х174х117

-50…+50

(по запросу

-60…+50)

12 Промлед Магистраль v3.0-110 Cree Экстра 110 16500 2,7 341х174х117 1

Промлед Магистраль v3.0-160 Cree Экстра

160

24000

3,8

462х174х117

-60…+50

14 Промлед Магистраль v3.0-215 Cree Экстра 215 32250 4,9 583х174х117 1

15 Промлед Магистраль v3.0-30 ЭКО 30 4350 1,5 272x174x117

-50…+50

16 Промлед Магистраль v3.0-40 ЭКО 40 5200 1,6 272x174x117 1

17 Промлед Магистраль v3.0-50 ЭКО 55 6500 1,6 272х174х117 1

18 Промлед Магистраль v3.0-60 ЭКО 60 6900 1,8 272x174x117 1

Промлед Магистраль v3.0-80 ЭКО

9840

1,8

272х174х117

Промлед Магистраль v3.0-100 ЭКО

110

13000

2,7

341х174х117

21 Промлед Магистраль v3.0-150 ЭКО 165 19500 3,7 462х174х117 1

Табл. 1

4. Основные технические данные и характеристики серии

4.1 Тип крепления: консольный, для установки на опоры диаметром, указанным в Табл. 1

4.2 Рекомендуемая высота установки светильников над уровнем земли составляет 3 – 18 метров;

4.3 Напряжение сети: 220±20% В;

4.4 Частота: 50±10% Гц;

4.5 Класс защиты от поражения электрическим током I по ГОСТ Р МЭК 60598-1-2011;

4.6 Гальваническая развязка – есть;

4.7 Тип кривой силы света: ШБ (Широкая Боковая) – 140х85°, Ш (Широкая) - 120°, Г (Глубокая) - 60°; Г

(Глубокая) - 45°; Л (полуширокая) - 90°;

4.8 Ресурс светодиодов не менее, 100000 ч;

4.9 Индекс цветопередачи Ra не менее 75;

4.10 Варианты доступных цветовых температур: 3000К/4500К/5000К(Cree)/6500К;

4.11 Вид климатического исполнения УХЛ 1 согласно ГОСТ 15150-69;

4.12 Степень защиты светильника IP 67 по ГОСТ 14254-2015;

4.13 Температура эксплуатации указана в Табл.1;

4.14 Назначенный срок службы светильника - 12 лет (при 12-ти часовой эксплуатации);

4.15 Предприятие-изготовитель оставляет за собой право, без предварительного уведомления

покупателя, вносить изменения в конструкцию, комплектацию или технологию производства

светильника с целью улучшения его свойств.

5. Требования по технике безопасности. Запрещается:

5.1. Монтировать/демонтировать, проводить техническое обслуживание светильников находящихся

под напряжением;

5.2. Эксплуатация светильника без защитного заземления;

5.3. Эксплуатация светильника в питающей электросети с напряжением отличным от 220В ±20%;

5.4. Разбирать светильник;

5.5. Включать с диммирующими устройствами, кроме тех, которые рекомендованы предприятием-

изготовителем.

6. Подготовка к эксплуатации, установка светильника, эксплуатация, техническое обслуживание

6.1 Распакуйте светильник, убедитесь в его целостности, и правильности комплектности;

6.2 Установка, монтаж и эксплуатация светильника должны осуществляться в соответствии с

«Правилами технической эксплуатации электроустановок потребителей»;

6.3 При обращении со светильником без упаковки не допускать повреждения корпуса,

светопропускающего элемента, кабелей. Не допускать падений светильника. Не перемещать

светильник методом волочения.

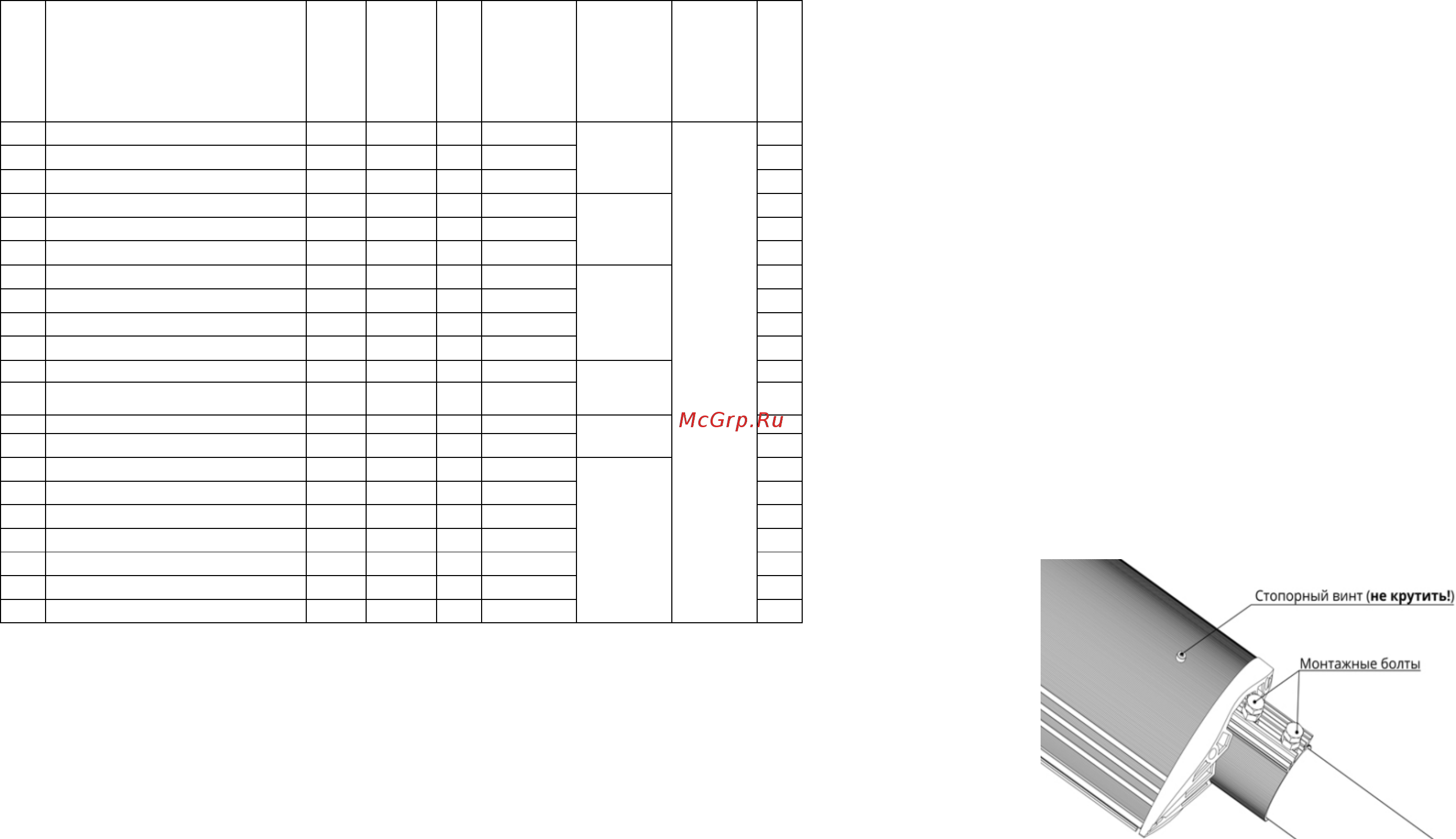

6.4 Произвести монтаж светильника как показано на рис.1:

Надеть светильник на консоль, затянуть монтажные болты, после чего зафиксировать болтовое

соединение контрящими гайками;

6.5 Убедиться в надежности крепления светильника (приспособления для подвешивания или

установки светильников должны выдерживать в течение 10 мин без повреждения и остаточных

деформаций приложенную к ним нагрузку, равную пятикратной массе светильника);

6.6 Подключение светильника к питающей электросети:

- Коричневая/белая жила/Промаркированный провод 1 – Фаза (L);

- Синяя жила/Промаркированный провод 2 – Ноль (N);

- Желто-зеленая жила – Заземление (GND);

6.7 Включить электропитание;

6.8 Чистку от загрязнений производите, по необходимости, при отключенном питании светильника.

Чистку производить сухой мягкой ветошью.

Рис. 1
