РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Часть I (версия 2.1)
EI-9011
32
(1)
ИЗМЕНЕНИЕ ЗНАЧЕНИЯ ОПОРНОЙ ЧАСТОТЫ
Пример. Изменение значения опорной частоты от 0.00 Гц до 50.00 Гц с
использованием пульта управления.

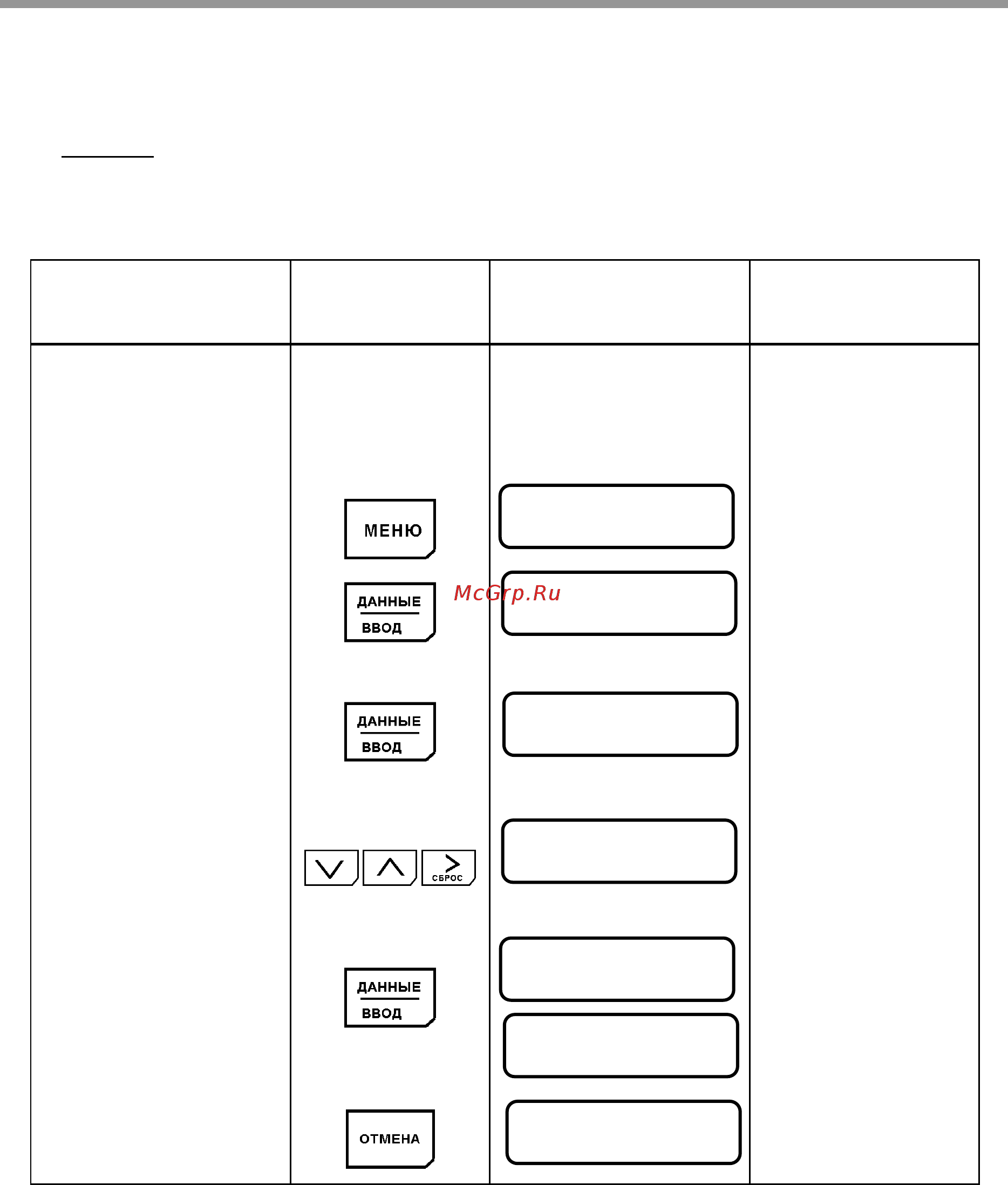

Таблица 10. Изменение значения опорной частоты
Описание
Последователь
-
ность операций с
кнопками
Состояние дисплея
пульта управления
Примечания
Преобразователь в
режиме местного
управления. (Управление
осуществляется
кнопками пульта
управления).
• Высвечивается
«Работа»
• Войти в раздел
«Работа».
Высвечивается
опорная частота.
• Нажать кнопку
[ ДАННЫЕ/ВВОД
].
Устанавливаемая
величина начнет
мигать.
• Изменить значение
опорной частоты до
50 Гц
• Записать значение
константы.
• Вернуться к
индикации опорной
частоты
После того, как
высветилось
подтверждение ввода
установленного
значения опорной
частоты, через 0,5 с
дисплей высвечивает
вновь установленное
значение опорной
частоты.
Примечание: Может быть изменена лишь мигающая цифра.
** ** Меню** **
Работа
Опорная Частота
U1- 01= 0.00 Гц
Опорная Частота
000.00 Гц
Опорная Частота
050.00 Гц
Запись
Опорная Частота
050.00 Гц
Опорная Частота
U1-01= 50.00 Гц
