5
Глава 2. Инструкции по монтажу
1. Условия эксплуатации
•
Температура окружающего воздуха от - 10 до + 50 °С
•
Относительная влажность воздуха не более 95% (без образования конденсата)
•
Вибрация: не более 1g при частоте < 20 Гц; не более 0,2 g при частоте 20…50 Гц
Преобразователь частоты должен быть защищен от следующих
неблагоприятных факторов:
•
Внешние источники нагрева
•
Прямой солнечный свет
•
Водяной и соляной туман или брызги
•
Масляный туман или брызги
•
Горючие вещества: разбавители, растворители и т.д.
•
Коррозионные газы и жидкости
•
Пыль и металлические частицы в воздухе
•
Магнитный фон (например: сварочные агрегаты, энергетическое оборудование, размещенные
поблизости)
•
Радиоактивные материалы

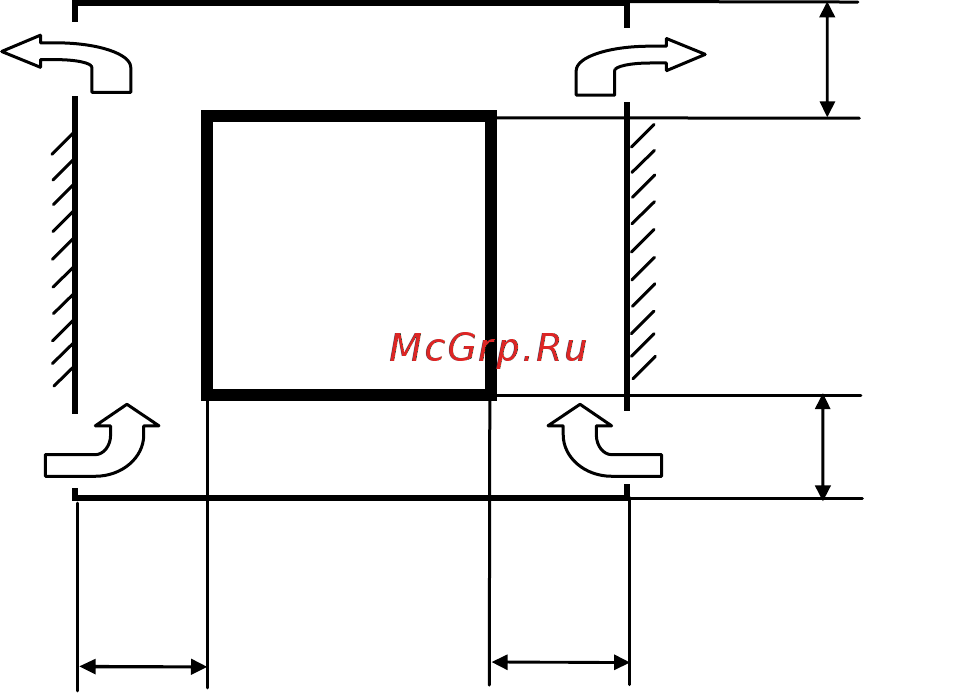

Размещение E2-MINI в шкафу с естественной вентиляцией
5 см
5 см
E2-MINI
10 см
10 см
