РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E4 - 8400
28

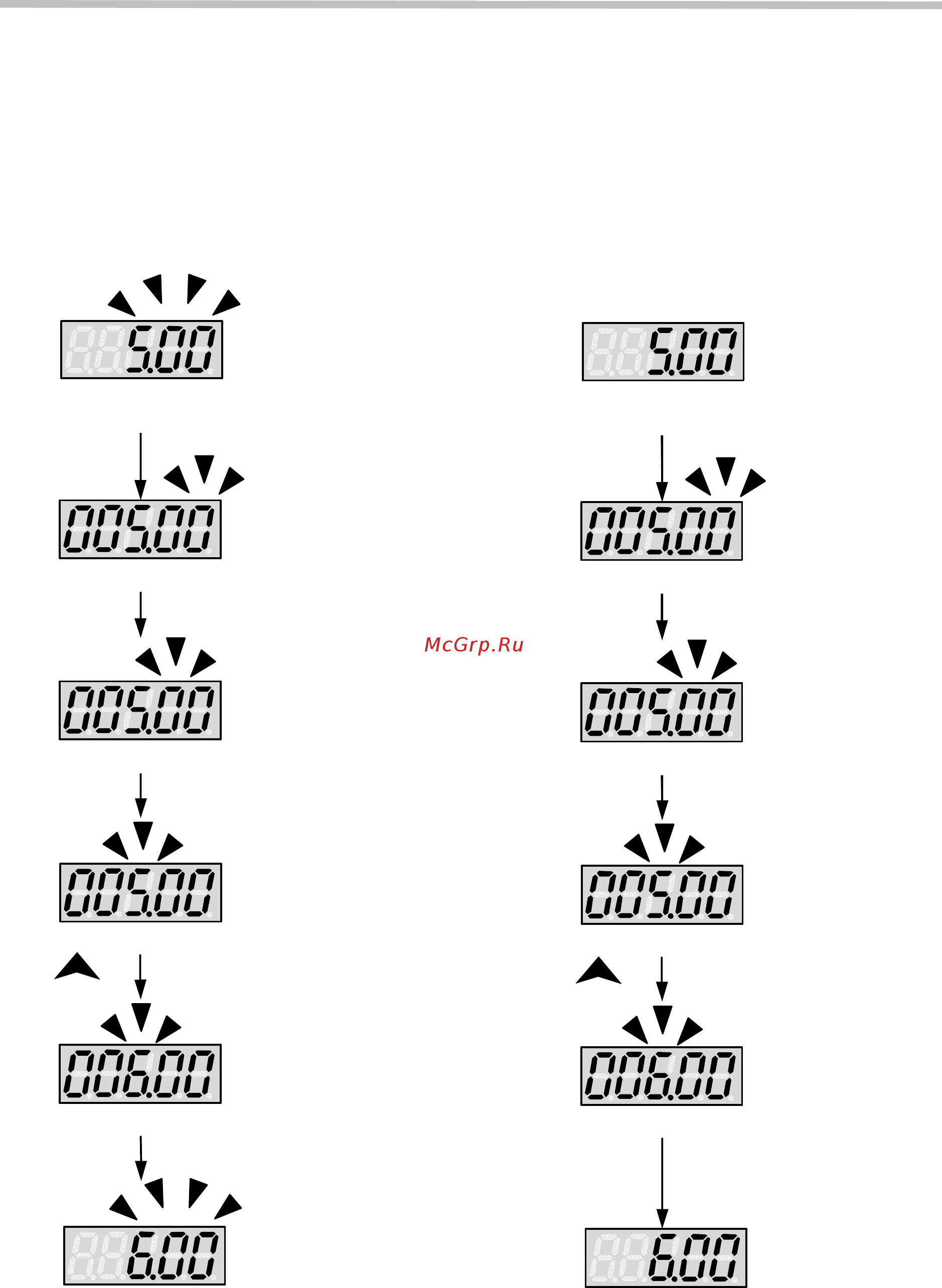

4.3.5. Примеры изменения значения частоты в режимах останова и вращения
Увеличение заданной частоты с 5,0 Гц до 6,0 Гц:
РЕЖИМ ОСТАНОВА
ВВОД/<
Выходная частота.
Значащие разряды не мигают.
ВВОД/<
ВВОД/<
Мигает младший разряд
Мигает 2-й разряд
Мигает 3-й разряд
1 раз
ВВОД/<
удерживать
3-й разряд увеличивается на 1
Новое значение выходной частоты.
Значащие разряды не мигают.
РЕЖИМ ВРАЩЕНИЯ
ВВОД/<
Заданная частота.
Мигают значащие разряды.
ВВОД/<
ВВОД/<
Мигает младший разряд
Мигает 2-й разряд
Мигает 3-й разряд
1 раз
ВВОД/<
удерживать
3-й разряд увеличивается на 1
Новое значение заданной частоты.
Мигают значащие разряды.
