РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
21

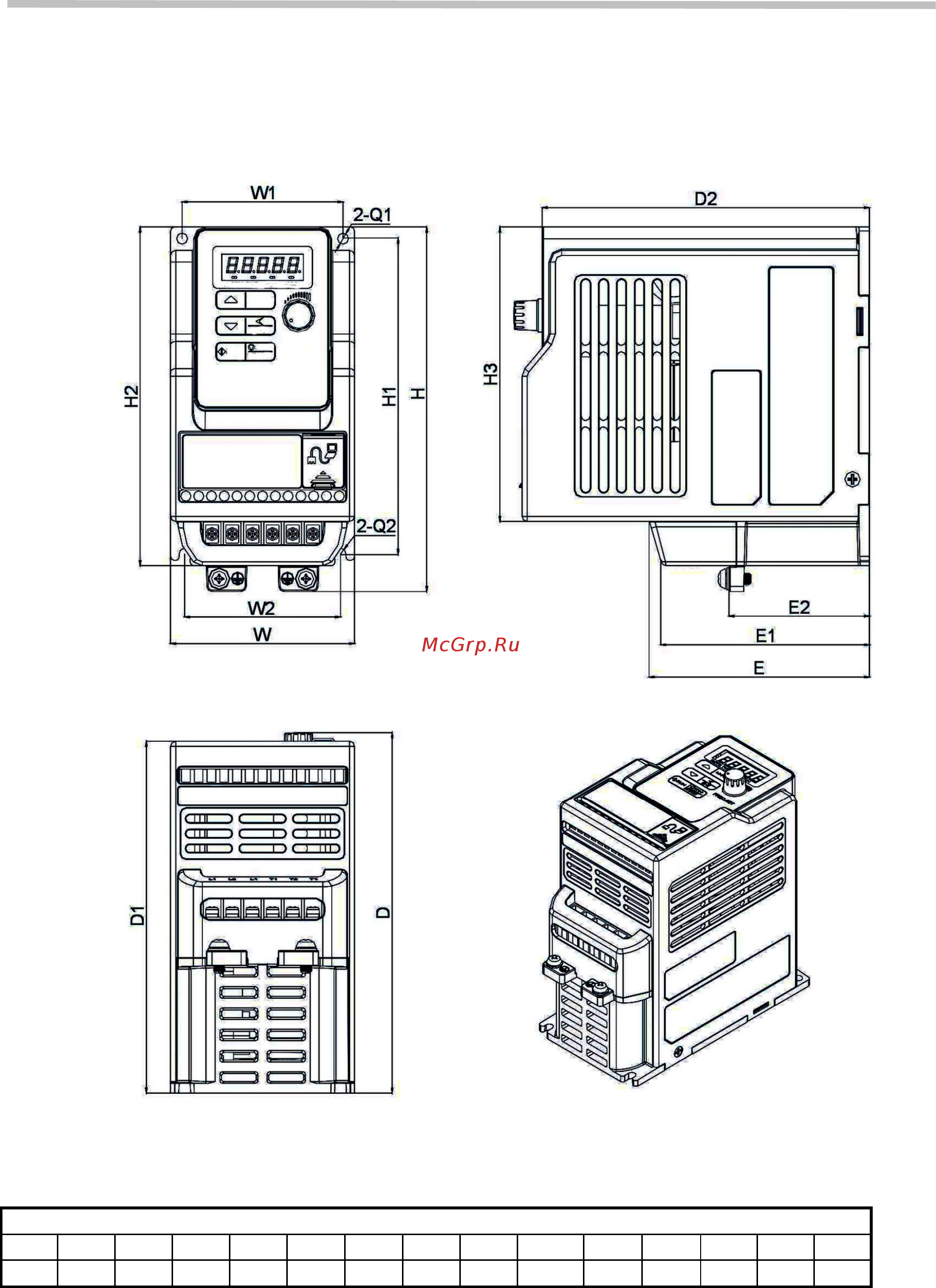

3.7 Габаритные размеры
Типоразмер 1
(модели SP25L, SP5L, S1L)
Размеры
[
мм
]
W
W1
W2
H
H1
H2
H3
D
D1
D2
E
E1
E2
Q1
Q2
72
63
61
141
131
122
114
141
136
128.2
83.6
81.1
55
4.4
4.4
