РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E5-P7500
165

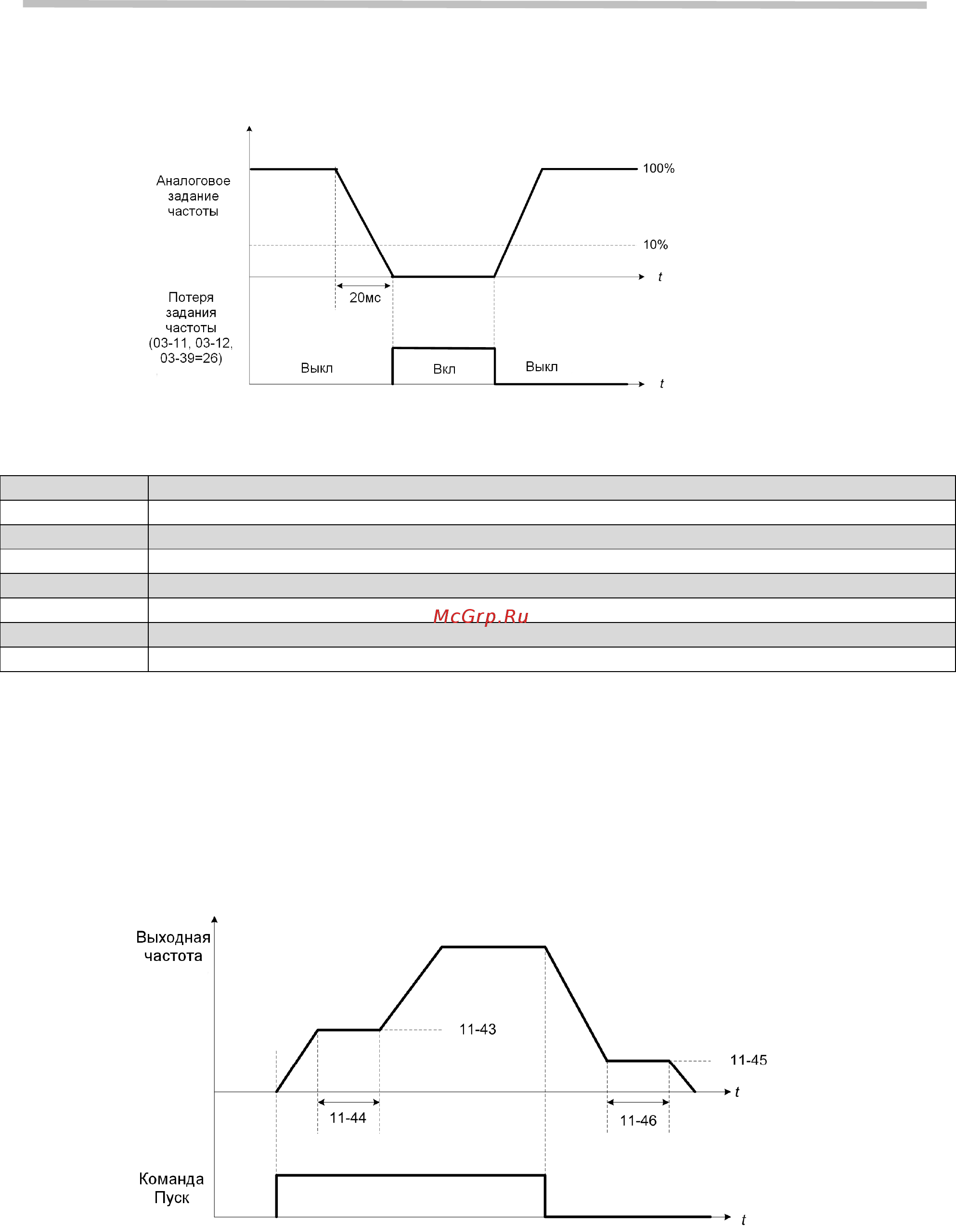

Многофункциональные дискретные выходы (R1, R2, R3) могут быть активированы при оп-
ределении потери задания частоты.
11
-
43
Частота удержания при пуске
Значения
0,0~400,0 Гц
11
-
44
Время удержания при пуске
Значения
0,0~10,0 с
11
-
45
Частота удержания при останове
Значения
0,0~400,0 Гц
11
-
46
Время удержания при останове
Значения
0,0~10,0 с
Функция удержания используется для временного запрета разгона/торможения двигате-
ля, чтобы предотвратить его заклинивание или перегрузку во время запуска или останова
из-за условий работы нагрузки.
Во время запуска преобразователь будет работать на частоте удержания при пуске
(11-43) в течение времени, указанного в 11-44 для стабилизации магнитного поля.
Примечание: Времена разгона и торможения не включают в себя время удержания при
пуске и останове.
Когда преобразователь находится в состоянии останова, эта функция также может быть
использована для предотвращения запуска вращающегося двигателя, а также для кон-
тролируемого торможения двигателя с использованием энергии торможения(параметр
