РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E5-P7500
172

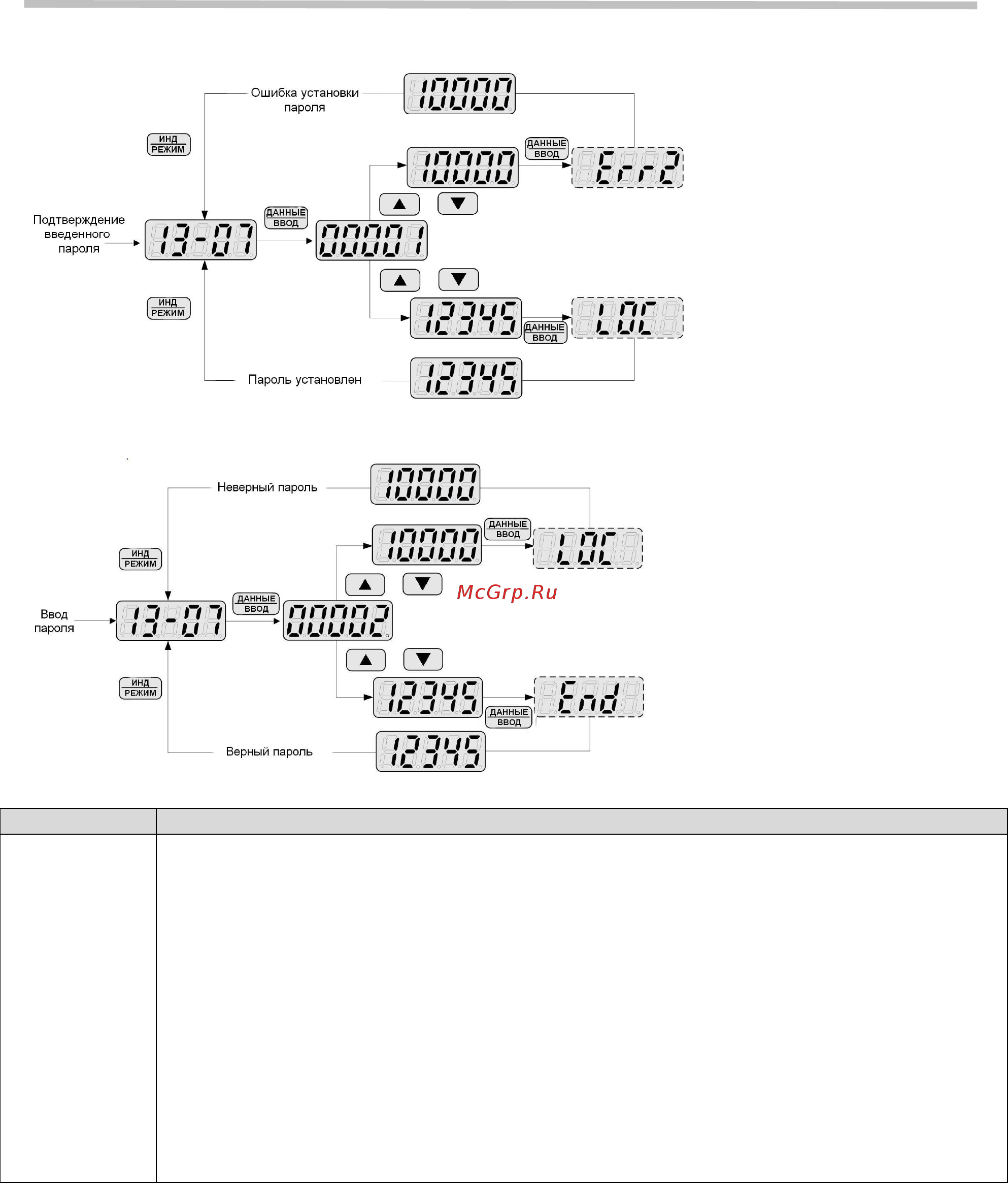

Второй шаг:
Порядок ввода пароля:
13
-
08
Инициализация (восстановление заводских зн
а
чений)
Значения
0: Нет инициализации
2: 2х-проводная инициализация (440В, 60 Гц)
3: 3х-проводная инициализация (440В, 60 Гц)
4: 2х-проводная инициализация (415В, 50 Гц)
5: 3х-проводная инициализация (415В, 50 Гц)
6: 2х-проводная инициализация (380В, 50 Гц)
7: 3х-проводная инициализация (380В, 50 Гц)
8: Инициализация ПЛК
9: 2х-проводная инициализация (460В, 60 Гц)
10: 3х-проводная инициализация (460В, 60 Гц)
11: 2х-проводная инициализация (400В, 60 Гц)
12: 3х-проводная инициализация (400В, 60 Гц)
13: 2х-проводная инициализация (400В, 50 Гц)
14: 3х-проводная инициализация (400В, 50 Гц)
Используйте параметр 13-08 для инициализации преобразователя (возврата к заводским
установкам). Рекомендуется записать измененные параметры перед инициализацией
преобразователя. После инициализации, значение 13-08 снова становится равным нулю.
2х-проводная инициализация: многофункциональный цифровой вход S1 выполняет
функцию Пуск Вперед/Стоп, а вход S2 - функцию Пуск Назад/Стоп;
3х-проводная инициализация: многофункциональный цифровой вход S5 выполняет
функцию Вперед/Назад, клеммы S1 и S2 устанавливаются для 3х-проводного управления
пуском и остановом;
Параметр входного напряжения (01-14) автоматически устанавливается в зависимости от
выбранного значения параметра 13-08. Если 01-00 = F (характеристика U/f), максимальная
